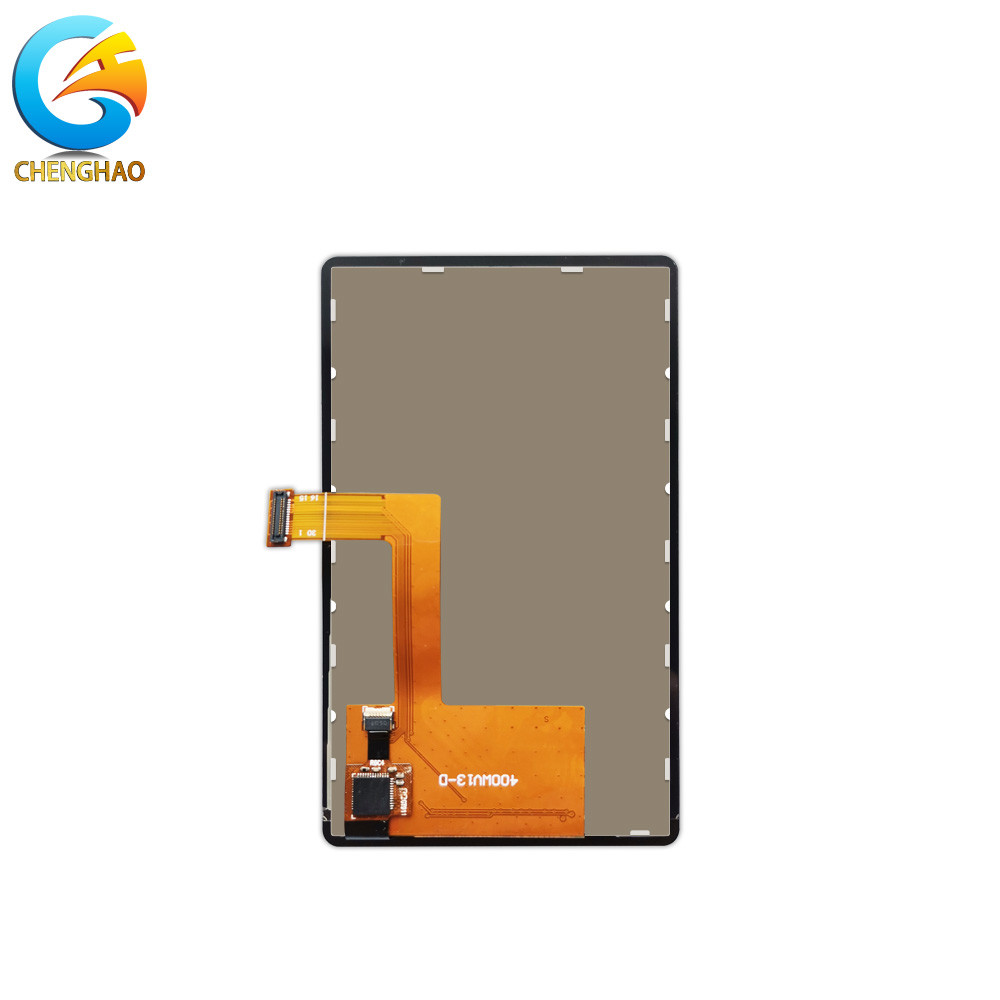

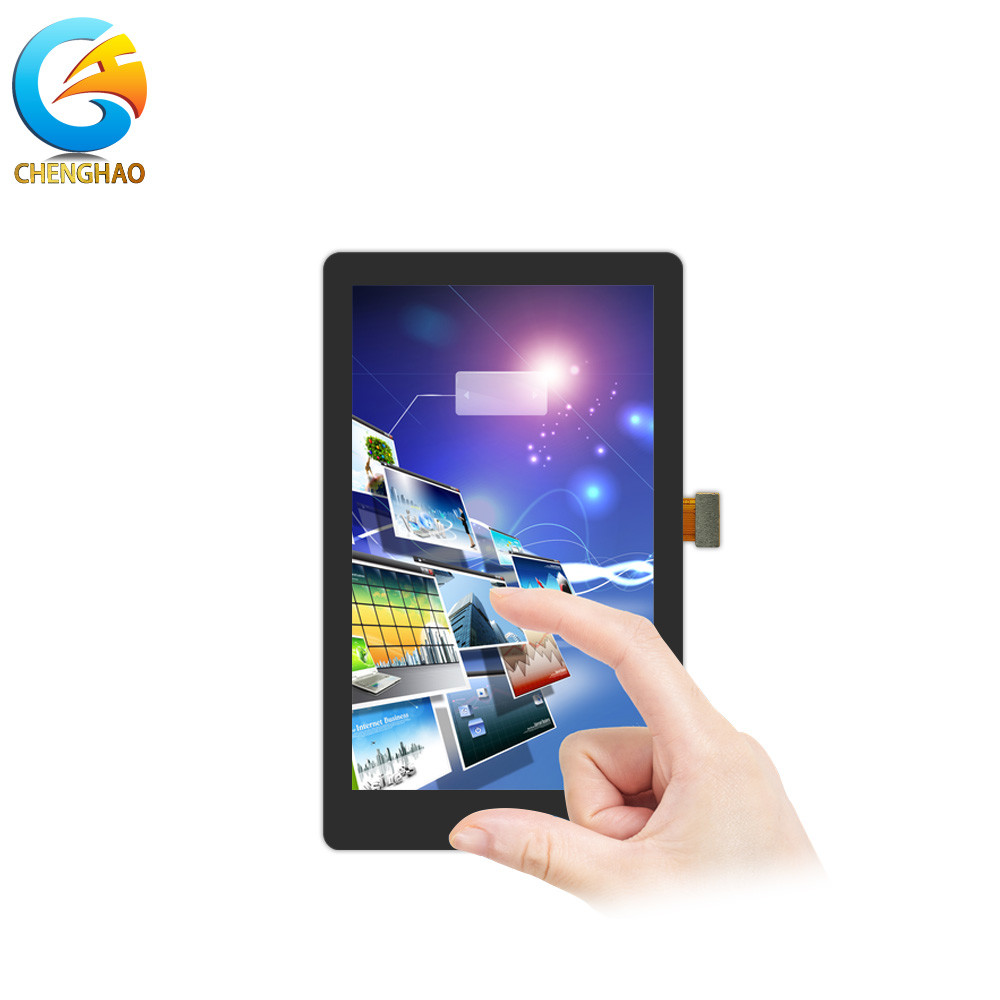

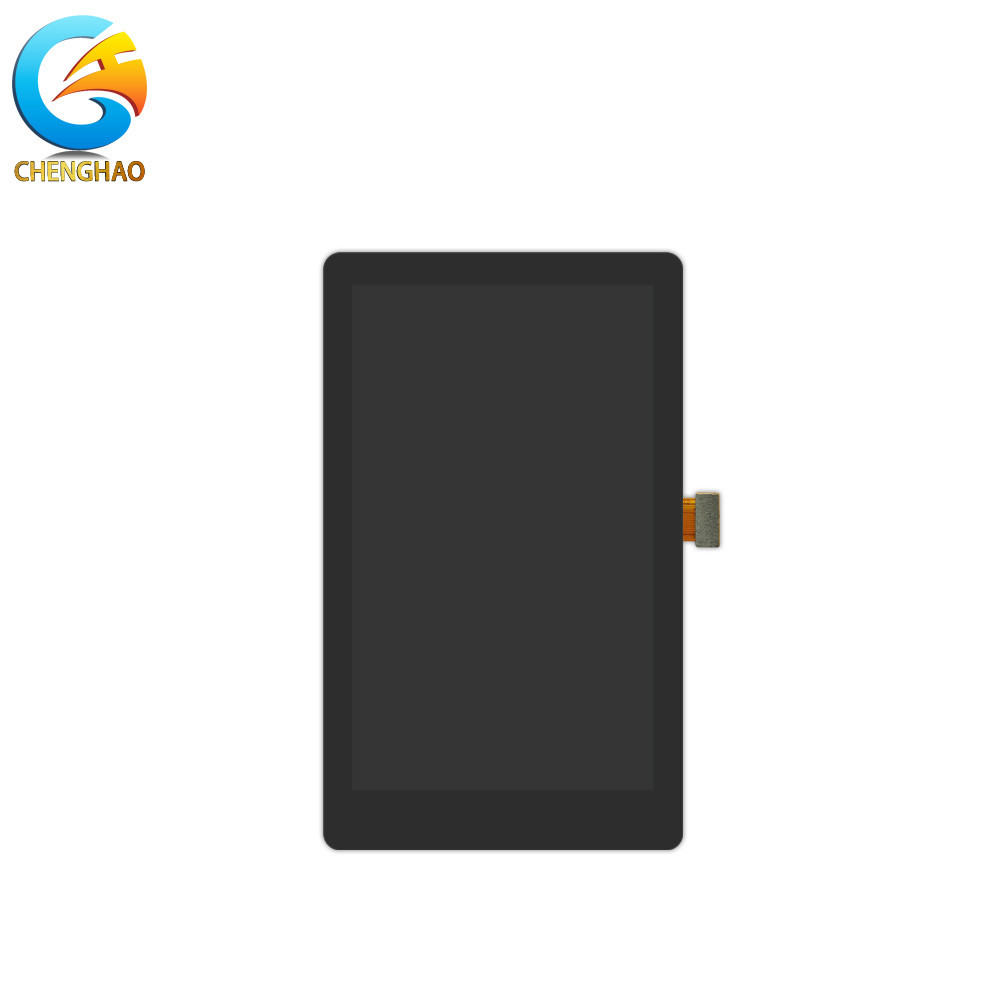

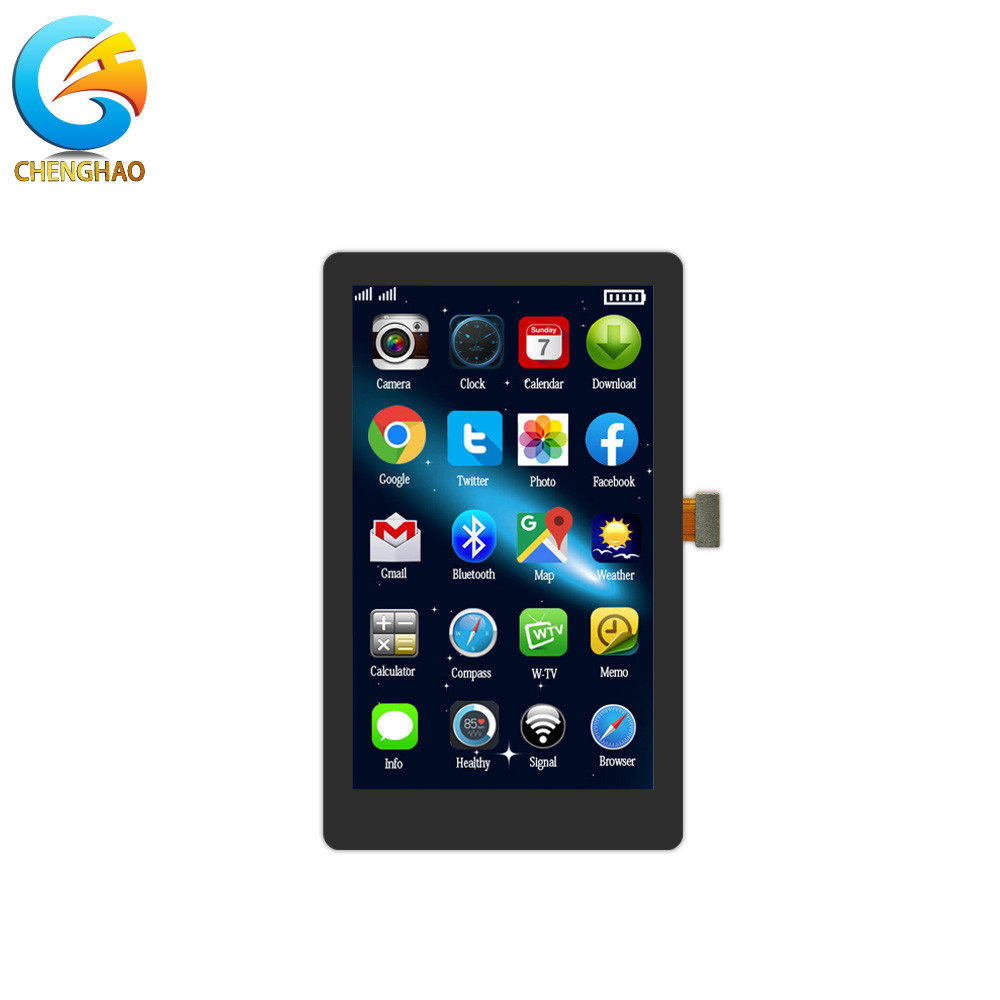

Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800

Quantità di ordine minimo : 1PCS Prezzo : /
Imballaggi particolari : Tutti i prodotti sono imballati nel giusto modo tenerlo sicuro. Per le piccole dimensioni dei prodo Tempi di consegna : 7-15 giorni lavorativi
Termini di pagamento : T/T Capacità di alimentazione : 300Kpcs/month
Luogo di origine: Shenzhen, Cina Marca: 4 Inch TFT
Certificazione: ROHS、ISO9001、CE Numero di modello: CH400WV13A-CT

Informazioni dettagliate

Nome di prodotto: Piccolo touch screen LCD Tipo dell'affissione a cristalli liquidi: A 3,95 pollici
Disposizione del punto: 480 (RGB) ×800 Matrice del filtro colorato: Banda verticale di RGB
Modo di esposizione: IPS NormallyBlack Transmissive/ Direzione d'esame: Tutti
TFTDriver IC: ST7701S
Evidenziare:

Pannello di tocco resistente di ST7701S TFT

,

Pannello di tocco resistente a 3

,

95 pollici di TFT

Descrizione di prodotto

Touch screen alto a 3,95 pollici su misura di risoluzione tutta l'osservazione libera

Pixel di direzione 480x800



Categoria di prodotto della società



L'esposizione OPTOELETTRONICA di CHENGHAO TFT è un fornitore LCD dell'esposizione di colore professionale, fornente ai clienti i servizi su misura per gli schermi LCD di vario colore di piccola dimensione fra a 1.1~10.1 pollici. Le categorie che di prodotto offriamo sono come segue: Schermo di visualizzazione a 1,1 pollici del tft, schermo di visualizzazione a 1,14 pollici del tft, schermo di visualizzazione a 1,44 pollici del tft, schermo di visualizzazione a 1,47 pollici del tft, schermo di visualizzazione a 1,5 pollici del tft, schermo di visualizzazione a 1,54 pollici del tft, schermo di visualizzazione a 1,77 pollici del tft, schermo di visualizzazione a 1,8 pollici del tft, schermo di visualizzazione a 2,0 pollici del tft, schermo di visualizzazione a 2,1 pollici del tft, schermo di visualizzazione a 2,2 pollici del tft, schermo di visualizzazione a 2,31 pollici del tft, schermo di visualizzazione a 2,4 pollici del tft, schermo di visualizzazione a 2,8 pollici del tft, schermo di visualizzazione a 3,0 pollici del tft, schermo di visualizzazione a 3,2 pollici del tft, schermo di visualizzazione a 3,5 pollici del tft, schermo di visualizzazione a 3,9 pollici del tft, schermo di visualizzazione a 3,95 pollici del tft, schermo di visualizzazione a 3,97 pollici del tft, Schermo di visualizzazione a 4,0 pollici del tft, schermo di visualizzazione a 4,3 pollici del tft, schermo di visualizzazione a 4,41 pollici del tft, schermo di visualizzazione a 4,5 pollici del tft, schermo di visualizzazione a 5,0 pollici del tft, schermo di visualizzazione a 5,5 pollici del tft, schermo di visualizzazione a 6,0 pollici del tft, schermo di visualizzazione a 6,8 pollici del tft, schermo di visualizzazione a 7,0 pollici del tft, schermo di visualizzazione a 8,0 pollici del tft, schermo di visualizzazione a 9,0 pollici del tft, schermo di visualizzazione a 10,1 pollici del tft.





1. Specificazione di piccolo touch screen LCD





OGGETTO VALORI STANDARD UNITÀ
Tipo LCD 3,97' “TFT --
Disposizione del punto 480 (RGB) ×800 punti
Matrice del filtro colorato Banda verticale di RGB --
Modo di esposizione IPS NormallyBlack Transmissive/ --
Direzione d'esame TUTTI --
TFTDriver IC ST7701S --
CTPtype G+F+F --
Trattamento di superficie 6H --
Driver IC di PCT GT911 --
Dimensione del modulo 61,0 (W)×102.0 (H)×3.7 (T) millimetro
Area di TFT/CTPActive 51,84 (W)×86.4 (H) millimetro
Dotpitch 0,108 (W)×0.108 (H) millimetro
Interfaccia 2-lane_MIPI DSI --
Temperatura di funzionamento -20~+70
Temperatura di stoccaggio -30~ +80
Luce posteriore 8 LED bianco nella pubblicazione periodica --
Peso TBD g





2. dettaglio rapido di piccolo touch screen LCD





(1) note di TFT


  • TIPO DI ESPOSIZIONE:                    3,97" TFT/IPS
  • DIREZIONE D'ESAME:         TUTTI
  • AZIONAMENTO LCD IC:                     ST7701S
  • MODO DEL POLARIZZATORE:            TRANSMISSIVE/NEGATIVE
  • IMPIEGATI DI FUNZIONAMENTO:             -20°C~+70°C
  • IMPIEGATI DI STOCCAGGIO:                 -30°C~+80°C
  • TOLLERANZA DI UNMARKER:  ±0.20
  • Connettore di Recomnend:         ASCIA 530124
  • REQUISITI DI PROTEZIONE DELL'AMBIENTE: RoHS

(2) note di PCT

  • LENS+ ITO Film +FPC+adhesive:
    1. ITO Film:             0.45mm
    2. VETRO DELLA LENTE:    1.1mm
    3. IC:                       GT911
  • Tensione di operazione:       2.8V ~ 3,3 V
  • Trasmissione:             ≥87%
  • La durezza della copertura:    6H
  • Impiegati di operazione:         -20~70℃, RH del ≤ 90%
  • Impiegati di stoccaggio:            -30~80℃, RH del ≤ 90%



3. Descrizione di piccolo touch screen LCD





L'esposizione CH400WV13A-CT di modello di ChengHao è un transistor di film sottile attivo della matrice di colore (TFT)

display a cristalli liquidi che (LCD) usa il silicio amorfo TFT come dispositivo di commutazione. Questo modello

è composto di pannello di TFT LCD, IC movente, una lampadina di alta luminosità, un tocco capacitivo

pannello e FPC.

Questo TFT LCD ha i 3,97 (16: 9) il pollice diagonalmente ha misurato l'area di esposizione attiva con WVGA

(orizzontale 480 dal pixel verticale 800) risoluzione.

Il driver ha usato per questo progetto è lo ST7701S e può visualizzare i colori di 16M da 24 bit R.G.B.

input di segnale. Il driver è montato sul vetro e sul collegamento via FPC compreso COM

- ponents per guidare il modulo dell'esposizione. Interfaccia di RGB di sostegno.

Inoltre, FPC può anche essere personalizzato secondo i requisiti di cliente, come modificazione

lampadina e struttura di PCT, definizione di interfaccia, ecc.

Conformità & alogeno di RoHS liberi.

Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800 0



4. Caratteristica della lente di piccolo touch screen LCD


  • Forma: Irregolare e foro
  • Colore: Stampa di seta, logo
  • Materiali di vetro: Vetro, PMMA
  • Trattamenti: AG, AR, AF, antiesplosione
  • Spessore: 0. 55mm.0.7mm1.0mm, 1.1mm, 1.8mm, 2.omm, 3.0mm, 4. 0mm, 5. 0mm, 6.0mm



5. Personalizzazione di piccolo touch screen LCD



Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800 1



Descrizione su ordinazione:

Le parti elencate sopra possono sostenere la personalizzazione. Se avete più bisogni di personalizzazione, contatti prego il nostro

servizio di assistenza al cliente



6. vantaggi di piccolo touch screen LCD





(1). Perché scelga ChengHao?

  • IS9001 ha certificato, la direzione della fabbrica fornita
  • RoHs compiacente, senza piombo, portata Complliant
  • Prezzo competitivo e breve tempo d'esecuzione
  • Gruppo professionale con Rich Experience nella progettazione/Mfg/controllo di qualità
  • Piccolo supporto di Moq & risposta veloce ai clienti
  • Rifornimento a lungo termine

(2). Servizio

  • Garanzia: Un anno.
  • Gruppo di servizio di assistenza al cliente: Il centro di servizio di assistenza al cliente è fornito di un gruppo professionale di servizio tecnico
  •

(3). Termine d'esecuzione

  • 001~20 pc (campioni) immediatamente
  • 021~100 pc 1 settimana
  • 101~500 pc 1~2 settimane
  • >1000 pc negoziano

(4). Circa i certificati del prodotto



Tutti i nostri prodotti sono passati certificati del CE, di ROHS e del CE, se avete bisogno di più informazioni sul prodotto

 la prova, ci contatta prego!



Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800 2
(5). I nostri partner principali

Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800 3



7. Applicazione di piccolo touch screen LCD





Introduzione del campo di applicazione:

I prodotti sono ampiamente usati nelle comunicazioni generali, elettrodomestici, controllo industriale,
attrezzatura medica, macchine di posizione, strumenti, metri, navigazione di GPS, strutture digitali della foto,
netbooks, elettronica finanziaria, elettronica di comunicazione, prodotti elettronici di consumo, informazioni
apparecchi, cultura, istruzione, sport e spettacolo, campo ecc. Quale la macchina di partecipazione,
dispositivo dell'impronta digitale, macchina del controllo di accesso, macchina di riserva, walkie-talkie, video campanello, imparante mach
- ine, macchina di lettura del punto, navigatore di GPS, ecc.

Modulo resistente a 3,95 pollici dell'affissione a cristalli liquidi di Tft del pixel del pannello di tocco di ST7701S TFT 480x800 4





8. FAQ di piccolo touch screen LCD





Q: Siete aperto all'elaborazione dell'OEM?
: SÌ!

Q: Termini di pagamento?
: Paypal può essere accettato per il campione, ma la carta di credito e T/T hanno pagato in anticipo fabbricazione in serie.
Q: Che cosa è il vostro metodo della consegna?
: DHL UPS/FEDEX/TNT, o spedire le merci al vostro spedizioniere della HK.
Q: I prodotti sono in azione?
: Il nostro inventario è pricipalmente materie prime, semilavorate e una piccola quantità di prodotti finiti.
Q: Quanto tempo potete consegnare?
: Dopo il pagamento, i campioni disponibili in azione saranno inviati entro i 3 giorni; La piccola consegna in lotti prende 2-3
settimane; La grande consegna in lotti richiede 5-6 settimane
Q: Che genere di imballaggio? Il processo di trasporto non sarà danneggiato?
: I nostri prodotti sono divisi in due categorie, piccole - isolamento della carta del coltello di uso di dimensione media che imballa,
i grandi schermi sono utilizzati nel contenitore di aerei che imballa, tutti i pacchetti sono protetti la scatola esterna ed attaccando per assicurare la sicurezza di materiale
trasporto.
Q: Come controllare la qualità dei prodotti?
: La società ha un gruppo professionale di qualità e tutti i prodotti sono 100% ispezionati prima della spedizione.
Q: Quanto tempo è la garanzia ed il servizio del prodotto?
: Il periodo di garanzia è generalmente di un anno. Dipende dai prodotti differenti.
Garantiamo i nostri prodotti per essere esenti dai difetti del produttore. La responsabilità nell'ambito di questa garanzia è limitata alla sostituzione di tutto il prodotto trovato per essere difettosa nell'ambito di uso normale.
Q: Che certificazione ha potuto fornire?
: Prodotti da RoHS, CE, certificazione ISO9001.
Q: Potete fornire i disegni del prodotto e le relazioni sull'esperimento?
: Secondo i bisogni del cliente, la nostra società può fornire le informazioni relative al prodotto e le relazioni sull'esperimento.
Q: La specificazione di prodotto è in cinese o inglese?
: La versione della specificazione di prodotto è inglese.
