800 480 pixel Display orizzontale 7 pollici Tocco capacitivo per Samrt Home

Descrizione del prodotto:

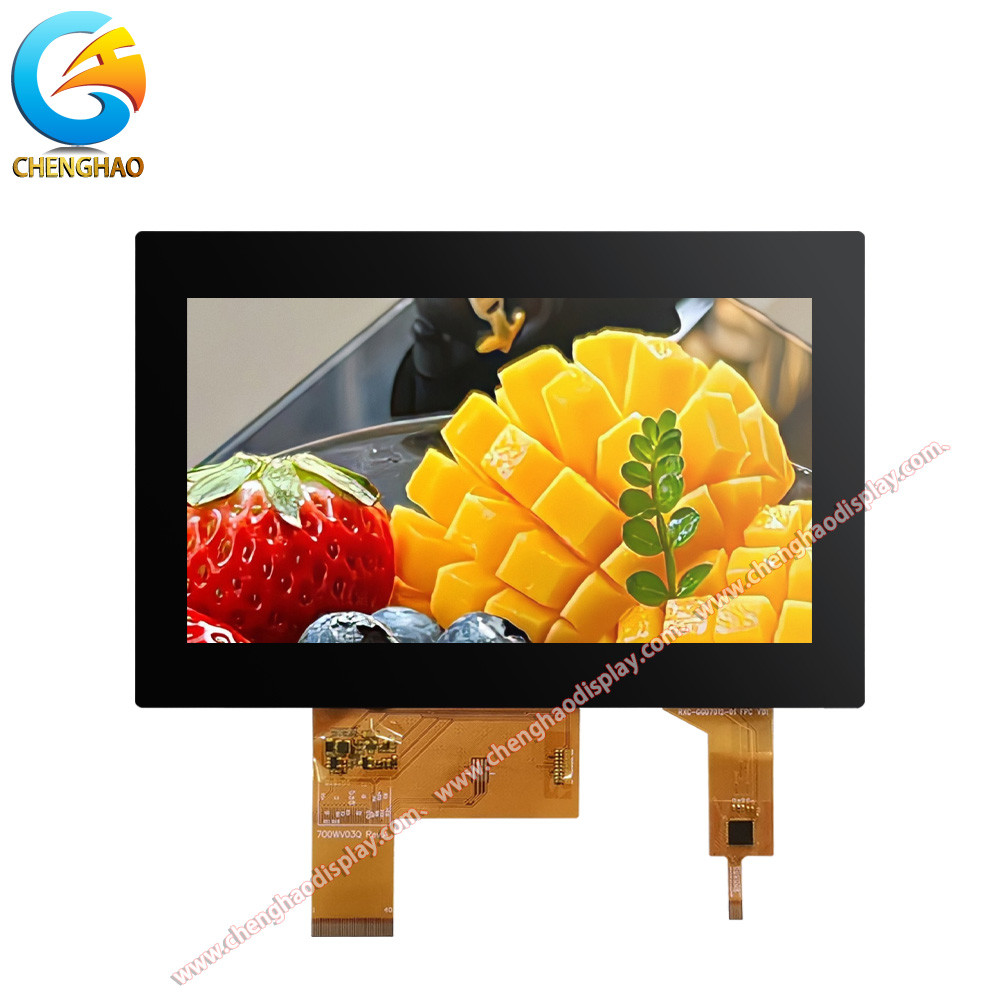

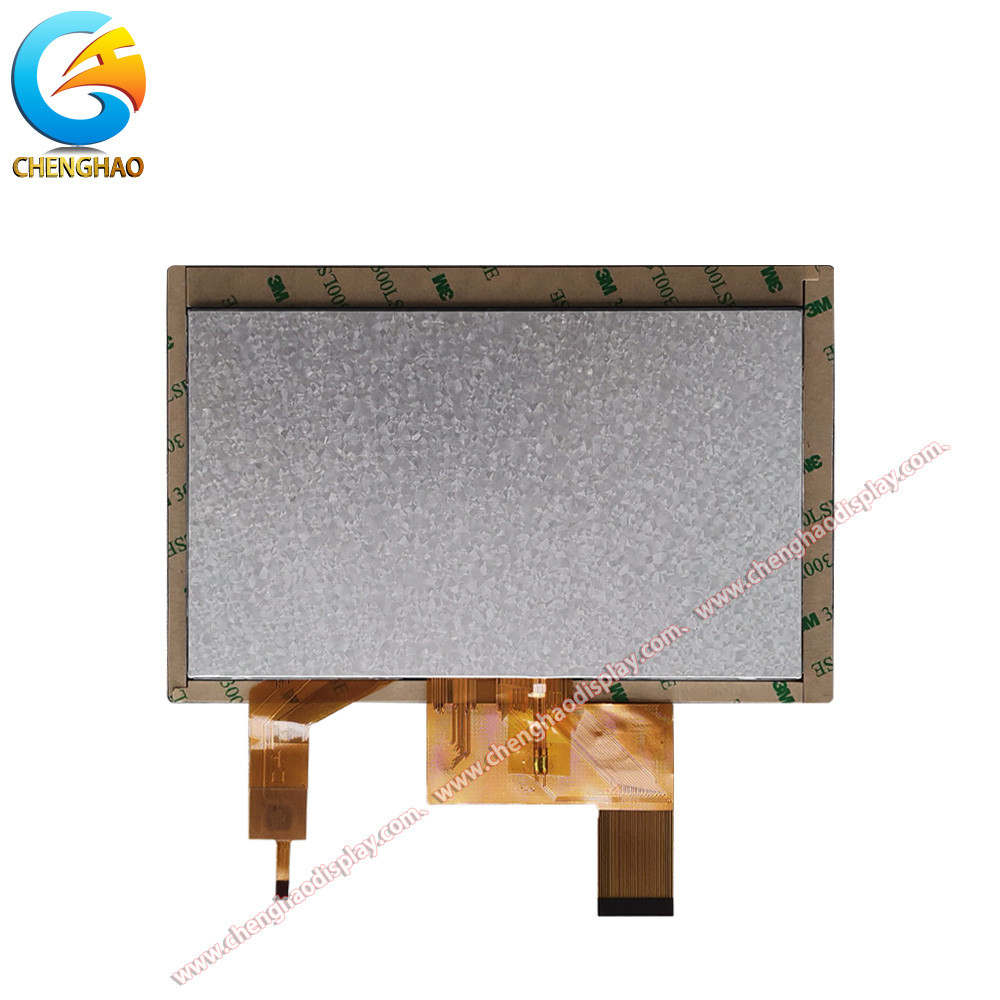

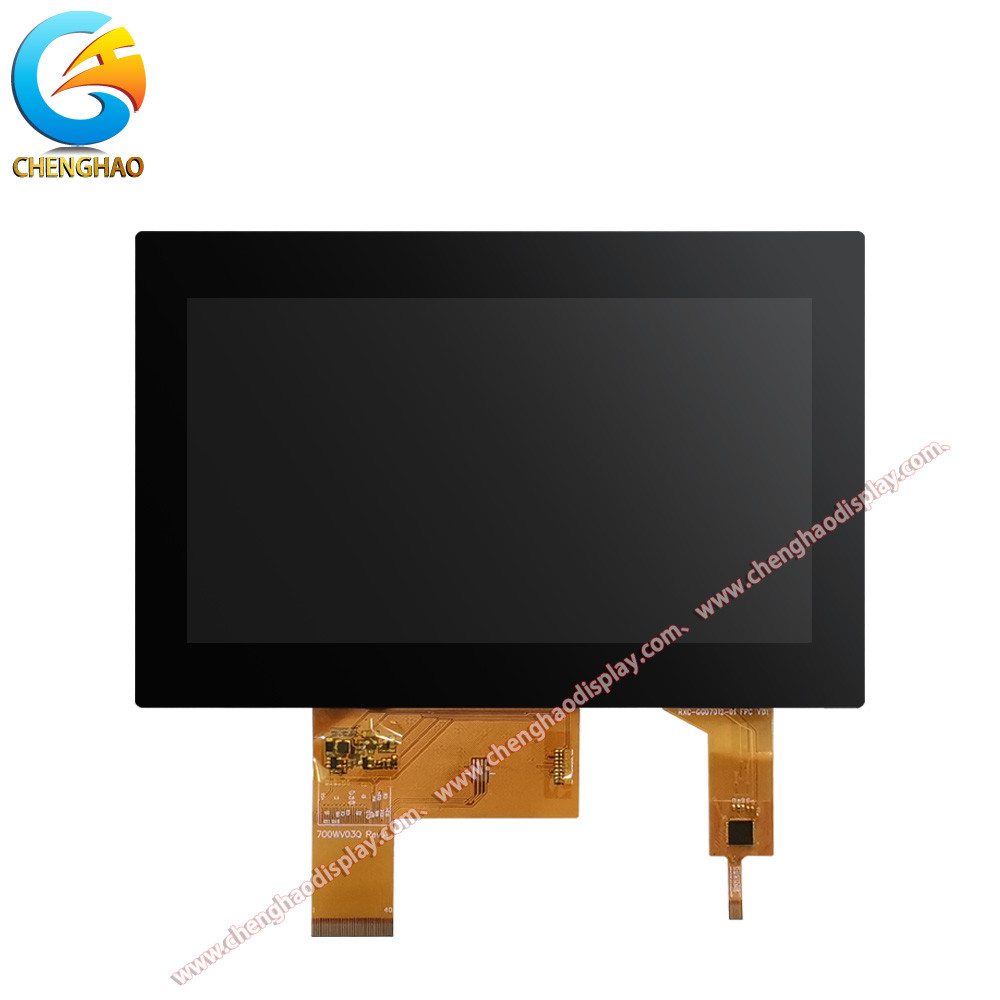

		Il CH700WV03A-CTBA è un eccezionale modulo LCD touch LCD capacitivo da 7 pollici progettato per soddisfare diverse esigenze applicative.Il modulo combina una tecnologia di visualizzazione avanzata con funzioni di interazione flessibili con l'utenteLe sue caratteristiche principali sono l'alta risoluzione, l'ampia gamma di temperature e l'eccellente velocità di risposta.che consentono di fornire un'eccellente esperienza visiva in ambienti diversi. Innanzitutto, il CH700WV03A-CTBA ha una risoluzione di 800x480, che può visualizzare immagini chiare e delicate.Questa elevata risoluzione garantisce che gli utenti possano ottenere informazioni visive accurate e ricche in vari scenari di applicazioneChe si tratti di automazione industriale, smart home o apparecchiature mediche, questo modulo può migliorare efficacemente la leggibilità delle informazioni e la comodità di utilizzo.
Il modulo utilizza la tecnologia capacitive touch e supporta il multi-touch, consentendo agli utenti di interagire con il dispositivo in modo intuitivo e flessibile.Il suo tempo di risposta al tatto estremamente breve garantisce un funzionamento immediato e regolare, adatto a scenari di applicazione che richiedono una risposta rapida, come apparecchiature per giochi e display interattivi.rendendo il display più vivido e gli utenti possono ottenere una buona esperienza in diverse condizioni di illuminazione.
La progettazione del CH700WV03A-CTBA tiene inoltre pienamente conto dell'adattabilità all'ambiente.adatti in particolare per ambienti industriali e applicazioni all'aperto. Inoltre, il design sottile e leggero del CH700WV03A-CTBA è uno dei suoi maggiori vantaggi: lo spessore è di soli 5,27 mm, rendendolo facile da integrare in vari dispositivi elettronici.Questo design compatto non solo risparmia spazioL'aspetto e la struttura del prodotto sono anche attentamente progettati per garantire una buona durata e affidabilità a lungo termine. Per quanto riguarda la qualità, il CH700WV03A-CTBA è stato sottoposto a rigorosi controlli di qualità e soddisfa le norme internazionali per garantire che il prodotto soddisfi elevati requisiti di qualità quando esce dalla fabbrica.Chenghao Optoelectronics si impegna a fornire un servizio post-vendita di alta qualità per aiutare i clienti a risolvere vari problemi incontrati durante l'uso e garantire che i clienti possano usarlo senza preoccupazioni.

Caratteristiche:

1. Modalità di visualizzazione e prestazioni cromatiche: viene adottata la modalità di visualizzazione TN/transflettiva/normalmente bianca, supportando la visualizzazione a colori veri 16,7M, con alta saturazione cromatica e ripristino accurato,soddisfare le diverse esigenze visive.
2. Parametri di risoluzione e luminosità: con una risoluzione di 800×480 pixel e una luminosità di 300 cd/m2, tiene conto sia della chiarezza del display che della capacità di adattamento ambientale di base,ed è adatto per l'uso in scene di illuminazione convenzionale.
3Performance tattile:
(1) Dotato di vetro a contatto di spessore di 0,7 mm, trasmissione luminosa ≥ 87%, il funzionamento a contatto è sensibile e non influenza l'effetto visivo;
(2) La durezza del vetro raggiunge 6H, resistente all'usura e agli graffi, garantendo la stabilità a lungo termine;
(3) Adotta un pannello touch capacitivo, supporta l'interfaccia I2C e ha un intervallo di tensione di funzionamento di 2,8V-3,3V, con una forte compatibilità.
4Progettazione strutturale:
(1) La dimensione del modulo è di 180×119×5,27 mm, che è leggera, sottile e compatta e facile da integrare in vari dispositivi;
(2) L'area visibile è di 164,9 × 100 mm, con una grande area di visualizzazione effettiva, che è adatta alle esigenze di visualizzazione in più scenari;
(3) È composto da componenti quali il pannello LCD TFT, il pannello touch, il driver IC, la retroilluminazione e il FPC, e la struttura modulare è conveniente per la manutenzione e l'aggiornamento.
5Interfaccia e compatibilità: adotta l'interfaccia a cristalli liquidi RGB, supporta la trasmissione di segnali standardizzata, si adatta ai sistemi di controllo tradizionali,e semplifica il processo di integrazione delle apparecchiature.
6- Adattabilità ambientale:
(1) L'intervallo di temperatura di funzionamento è di -20~+70°C e la temperatura di conservazione di -30~+80°C.Può adattarsi ad ambienti a temperatura elevata e può essere utilizzato in scenari complessi come l'industria e i veicoli;
(2) La trasmittanza del vetro a contatto è combinata con la progettazione del modulo di dissipazione del calore per garantire un funzionamento stabile in ambienti ad alta e bassa temperatura.
7. Capacità di personalizzazione: supporta la modifica della forma e della struttura FPC, la regolazione della luminosità della retroilluminazione, la definizione dell'interfaccia LCD e la personalizzazione del touch panel,Flessibilità nel soddisfare le esigenze personalizzate del cliente.
8Certificazione e garanzia della qualità: la produzione segue il sistema di gestione della qualità ISO9001 e il sistema di gestione ambientale ISO14001,e viene effettuata una rigorosa verifica dalle materie prime ai prodotti finiti per garantire l'affidabilità e gli standard di protezione dell'ambiente.

Parametri tecnici:

Applicazioni:

Con la sua progettazione parametrica precisa e prestazioni stabili, CH700WV03A-CTBA può essere ampiamente adattato a più campi come l'industria, l'elettronica di consumo, l'automotive e medica,e diventare il display principale e componente interattivo di vari dispositiviDi seguito è riportato uno scenario di applicazione specifico e un'analisi dei vantaggi:

Attrezzature industriali di controllo e automazione
Nel settore industriale, il CH700WV03A-CTBA può essere utilizzato come modulo di visualizzazione principale dell'interfaccia uomo-macchina (HMI).La sua risoluzione di **800×480 pixel** e **300 cd/m2 di luminosità** garantiscono che i parametri di funzionamento dell'apparecchiatura, le informazioni sull'allarme di guasto e la guida di funzionamento possono essere visualizzate chiaramente in ambienti di illuminazione convenzionali come laboratori e sale di controllo.
1Applicazioni tipiche:
(1) Pannello di comando delle macchine utensili CNC: visualizzazione in tempo reale del progresso di lavorazione, dati di coordinate, ecc., supportando il tocco capacitivo per regolare rapidamente i parametri;
(2) Dispositivo di gateway per l'Internet industriale delle cose (IIoT): interfacce integrate per il monitoraggio della temperatura, dell'umidità, del consumo di energia e di altri dati, interazione locale tramite interfaccia touch I2C;
(3) Consola automatizzata della linea di produzione: combinata con interfaccia RGB e sistema di controllo PLC, sincronizzazione in tempo reale dello stato della linea di produzione, miglioramento dell'efficienza di funzionamento e manutenzione.
2I principali vantaggi:
(1) Ampia adattabilità alle temperature: -20°C - +70°C, può resistere alle fluttuazioni di temperatura nell'ambiente industriale;
(2) Durabilità strutturale: vetro a contatto di durezza 6H e struttura modulare, anti-vibrazione, anti-polvere, adatto per il funzionamento a lungo termine in condizioni di lavoro difficili.

Automazione domestica e degli edifici
Nel scenario della casa intelligente, questo modulo può essere utilizzato come schermo di controllo centrale intelligente o come display terminale del dispositivo per ottenere una gestione centralizzata e un'interazione visiva dei dispositivi domestici.
1Applicazioni tipiche:
(1) Pannello di controllo domestico intelligente: interfacce integrate per l'illuminazione, il condizionamento dell'aria e il controllo del sistema di sicurezza, commutazione della modalità scena tramite funzionamento touch;
(2) Display degli elettrodomestici intelligenti: interfaccia di visualizzazione dei parametri e di selezione delle funzioni di apparecchiature quali forni e lavatrici, a supporto di istruzioni grafiche di funzionamento;
(3) Sistema di interfono di edificio: come schermo per le apparecchiature di porta o per le estensioni interne, visualizza le immagini dei visitatori, lo stato del controllo di accesso e altre informazioni.
2I principali vantaggi:
(1) Disegno leggero: dimensioni compatte di 180×119×5,27 mm, facile da inserire nella parete o nel corpo del dispositivo, risparmio di spazio di installazione;
(2) Basso consumo di energia: la tensione di funzionamento del pannello touch è di 2,8V-3,3V, adatta per dispositivi a batteria e prolunga la durata della batteria dei terminali domestici intelligenti.

Elettronica e dispositivi mobili di bordo
La stabilità e l'adattabilità ambientale del CH700WV03A-CTBA lo rendono una scelta ideale per i display di bordo, in particolare per la guida assistita e i sistemi di intrattenimento di bordo.
1Applicazioni tipiche:
(1) Sistema di navigazione dell'auto: visualizzazione del percorso della mappa, informazioni sul traffico in tempo reale, tocco capacitivo supporta lo zoom gesticolare e la ricerca della posizione;
(2) Sistema audio e video per auto: riproduzione di video e liste audio e produzione di immagini ad alta definizione con interfaccia RGB;
(3) Pannello di controllo delle macchine di ingegneria: come il carrello elevatore e lo schermo di monitoraggio dello stato dell'escavatore, visualizzare dati chiave come il livello di olio e la velocità.
2I principali vantaggi:
(1) Capacità anti-interferenza: attraverso la progettazione di compatibilità elettromagnetica EMC, ridurre l'impatto delle interferenze del segnale sul display nell'ambiente del veicolo;
(2) Caratteristiche dell'angolo di visione ampio: sebbene il parametro dell'angolo di visione sia 12 (può essere un codice di angolo di visione di direzione specifica),la modalità TN ha una velocità di risposta rapida ed è adatta per la visualizzazione dinamica dell'immagine.

Attrezzature e strumenti medici
Nel campo degli strumenti medici e di precisione, questo modulo può soddisfare gli elevati requisiti di accuratezza e affidabilità degli scenari professionali.
1Applicazioni tipiche:
(1) Monitor medici: visualizzazione in tempo reale dei dati dei segni vitali come la frequenza cardiaca e l'ossigeno nel sangue, e l'interfaccia touch consente al personale medico di impostare rapidamente i parametri di monitoraggio;
(2) Attrezzature di diagnostica portatili: piccoli schermi come le macchine ad ultrasuoni presentano chiaramente i dettagli dell'immagine e facilitano la diagnosi in loco;
(3) Strumenti di analisi di laboratorio: visualizzazione di procedure sperimentali, curve di dati e indicazioni di funzionamento e supporto alla commutazione di interfacce multilingue.
2I principali vantaggi:
(1) Precisione del colore: il display a colori veri di 16,7 M soddisfa i requisiti di riproduzione del colore ad alta precisione delle immagini mediche;
(2) Progettazione facile da pulire: la superficie liscia del vetro a contatto può essere rapidamente disinfettata e soddisfa le norme igieniche dell'ambiente medico.

Elettronica commerciale e di consumo
In scenari commerciali, CH700WV03A-CTBA può essere utilizzato come terminale di visualizzazione leggero per aiutare le aziende a migliorare l'efficienza del servizio e l'esperienza dell'utente.
1Applicazioni tipiche:
(1) Sistema POS al dettaglio: visualizzazione dei dettagli dell'ordine, dell'importo del pagamento e delle informazioni sulla promozione, il funzionamento touch supporta il pagamento rapido;
(2) Equipaggiamento terminale self-service: come le macchine di coda e le macchine di ricerca di informazioni, forniscono un'interfaccia di guida grafica per ridurre la pressione del servizio manuale;
(3) Etichette di prezzo elettroniche e schermi di display sugli scaffali: aggiornamento dinamico dei prezzi dei prodotti, dell'inventario e delle attività promozionali per migliorare la flessibilità del funzionamento del negozio.
2I principali vantaggi:
(1) Basso costo e elevata efficienza: il modello di approvvigionamento diretto in fabbrica riduce i costi di approvvigionamento, l'interfaccia RGB standardizzata accorcia il ciclo di sviluppo;
(2) Flessibilità di personalizzazione: supporto alla modifica della struttura FPC e all'adeguamento della retroilluminazione, adattamento alle attrezzature commerciali di diverse dimensioni e metodi di installazione.
