May 20, 2021

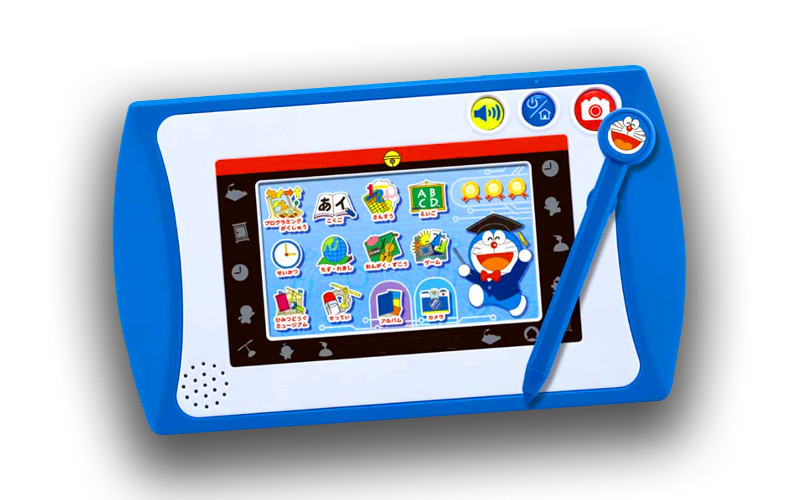

Cooperi con i clienti per personalizzare lo SCHERMO del GIOCO di TFT LCD per i giocattoli dei bambini
informazioni 1.General dell'esposizione di TFT LCD per il giocattolo
OGGETTO | VALORI STANDARD | UNITÀ |
Tipo LCD | 4,3' “TFT | -- |
Disposizione del punto | 480 (RGB) ×272 | punti |
Matrice del filtro colorato | Banda verticale di RGB | -- |
Modo di esposizione | TN/trasmissione/normalmente bianco | -- |
Direzione d'esame | 12 in punto | -- |
Gray Scale Inversion Direction | 6 in punto | -- |
Driver IC | -- | |
Dimensione del modulo | 105,5 (W)×67.2 (H)×4.1 (T) | millimetro |
Area attiva | 95,04 (W)×53.856 (H) | millimetro |
Dot pitch | 0,198 (W)×0.198 (H) | millimetro |
Interfaccia | interfaccia parallela di RGB di 24 bit | -- |
Temperatura di funzionamento | -20 ~ +70 | ℃ |
Temperatura di stoccaggio | -30 ~ +80 | -- |
Luce posteriore | 7 LED bianco | ℃ |
Peso | TBD | -- |
NOTE:
TIPO 1.DISPLAY: 4,3" TFT
DIREZIONE 2.VIEWING: 12:00
DIREZIONE DI INVERSIONE DELLA SCALA 3.GRAY: 6:00
MODO 4.POLARIZER: TRANSMISSIVE/POSITIVE
IMPIEGATI 5.OPERATING: -20°C~+70°C
IMPIEGATI 6.STORAGE: -30°C~+80°C
TOLLERANZA 7.UNMARKER: ±0.20
8.REQUIREMENTS SU PROTEZIONE DELL'AMBIENTE: RoHS
descrizione 2.Interface
Pin | Simbolo | Descrizione. |
1 | VLED- | Lampadina del LED (catodo). |
2 | VLED+ | Lampadina del LED (anodo). |
3 | Terra | Terra. |
4 | VDD | Alimentazione elettrica. |
5~12 | R0~R7 | Dati rossi. |
13~20 | G0~G7 | Dati verdi. |
21~28 | B0~B7 | Dati blu. |
29 | Terra | Terra. |
30 | PCLK | Input di segnale dell'orologio del punto. Chiusura dei dati di input al suo bordo in aumento. |
31 | DISP | Esposizione inserita/disinserita. |
32 | HSYNC | Input di sincronizzazione orizzontale. Polarità negativa. |
33 | VSYNC | Input di sincronizzazione verticale. Polarità negativa. |
34 | DE | I dati permettono all'input. Livello attivo per permettere al canale omnibus di dati dell'input. |
35 | NC | NC. |
36 | Terra | Terra. |
37 | XR | Destra di TP. |
38 | Iarda | Fondo di TP. |
39 | XL | Il TP ha andato. |
40 | YU | TP su. |
valutazioni massime 3.Absolute
Oggetto | Simbolo | Minuto. | Massimo. | Unità |
Tensione di rifornimento analogica | VDD | -0,3 | 5 | V |
Tensione in ingresso | Vin | -0,3 | VDD+0.3 | V |
Temperatura di funzionamento | CIMA | -20 | 70 | °C |
Temperatura di stoccaggio | Prova | -30 | 80 | °C |
Umidità di stoccaggio | HD | 20 | 90 | %RH |
Caratteristiche 4.DC
Oggetto | Simbolo | Minuto. | Tipo. | Massimo. | Unità | Osservazione |
Tensione di rifornimento analogica | VDD | 3 | 3,3 | 3,6 | V | - |
Alta tensione introdotta | VIH | 0.7VDD | - | VDD | V | Perni dell'input di Digital |
Bassa tensione introdotta | VIL | Terra | - | 0.3VDD | V | Perni dell'input di Digital |
Alta tensione dell'uscita | VOH | VDD-0.4 | - | VDD | V | Perni dell'uscita di Digital |
Bassa tensione dell'uscita | Volume | Terra | - | VDD+0.4 | V | Perni dell'uscita di Digital |
Corrente della perdita dell'ingresso/uscita | ILI | -1 | - | 1 | uA | - |
caratteristiche 5.Timing
Di potere sequenza SOPRA
6.Power FUORI dalla sequenza
7.Backlight Charasterics
Oggetto | Simbolo | MIN | TIPO | Max | UNITÀ | Condizione di prova |
Tensione di rifornimento | Vf | 20,3 | 22,4 | 24,5 | V | If=20mA |
Rifornimento corrente | Se | - | 20 | 30 | mA | - |
Intensità luminosa per LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Uniformità per LCM | - | 80 | - | - | % | If=20mA |
Tempo di vita | - | 20000 | - | - | Ora | If=20mA |
Colore della lampadina | Bianco |
precauzioni 8.Handling
(1) montando metodo
Il pannello LCD del modulo LCD dello Sc consiste di due piastre di vetro sottili con polarizza quale
facilmente essere danneggiato. E poiché il modulo così in costruito in quanto a è riparato utilizzando i fori adatti
nel circuito stampato.
La cura estrema dovrebbe essere necessaria quando tratta i moduli LCD.
(2) avvertenza per trattamento LCD e pulizia
Nel pulire la superficie di esposizione, usi il panno molle con il solvente
[ha raccomandato sotto] e pulisca leggermente
alcool di isopropile del
alcol etilico del
Non pulisca la superficie di esposizione con i materiali asciutti o duri che danneggieranno il polarizzatore
superficie.
Non usi il seguente solvente:
acqua del
piante aromatiche del
Non pulisca l'area del cuscinetto di ITO con i materiali asciutti o duri che danneggieranno i modelli di ITO
Non usi il seguente solvente sul cuscinetto o nonlo impedisca essere contaminata:
cambiamento continuo di saldatura del
cloro del (Cl), Salfur (s)
Se le merci fossero inviate senza essere sili8con ha ricoperto sul cuscinetto, ITO che i modelli potrebbero essere danneggiati
dovuto la corrosione col passare del tempo.
Se corrosione di ITO accadere il mancanza-trattamento o usando degli alcuni materiali quale cloro (ci),
Salfur (s) dal cliente, la responsabilità è sul cliente.
(3) cautela contro la tassa statica
I driver LCD di LSI del C-MOS di uso del modulo, in modo da noi abbiamo raccomandato che voi:
Colleghi tutto il terminale inutilizzato dell'input a Vdd o il Vss, non introduce alcuni segnali prima che il potere sia
ha acceso ed ha frantumato il vostro corpo, lavoro/aree di montaggio, attrezzatura dell'assemblea per proteggere da
elettricità statica
(4) imballando
il modulo del impiega gli elementi LCD e deve essere trattato come tale.
il evita la scossa e le cadute intense da un'altezza.
il per impedire i moduli degradazione, non funziona o immagazzinarli hanno esposto direttamente a
sole o temperatura elevata/umidità
(5) cautela per l'operazione
È uno stato indispensabile per determinare le affissioni a cristalli liquidi entro il limite specificato di tensione dal
il più alta tensione poi il limite causa la più breve vita LCD.
una reazione elettrochimica dovuto il deterioramento indesiderabile dell'affissione a cristalli liquidi a corrente continua di cause, così
che l'uso di azionamento a corrente continua dovrebbe essere evitato.
il tempo di reazione del estremamente sarà ritardato alla temperatura più insufficiente poi il funzionamento
gamma di temperature e d'altra parte alle più alte affissioni a cristalli liquidi di temperatura come colore scuro dentro
loro. Tuttavia quei fenomeni non significano la disfunzione o guastato con le affissioni a cristalli liquidi,
quale ritornerà nella temperatura specificata dell'operazione.
il se l'area di esposizione è spinta duro durante il funzionamento, una certa fonte sarà visualizzato anormalmente
ma riprende lo stato normale dopo avere spento una volta.
il una leggera rugiada che deposita sui terminali è una causa per la reazione elettrochimica con conseguente
circuito aperto terminale.
L'uso alla temperatura di funzionamento massima, 50%Rh o più di meno è richiesto.
(6) stoccaggio
Nel caso della conservazione per un lungo periodo di tempo per esempio, per anni per lo scopo o
l'uso della sostituzione, i seguenti modi è raccomandato.
lo stoccaggio del in un sacco in polietilene con l'apertura ha sigillato per non registrare l'aria fresca esterna in.
E senza il diseccante.
che non dispone in un posto scuro dove esposizione dirigere luce solare né luce che tiene
gamma di temperature di stoccaggio.
che immagazzina senza il tocco sulla superficie del polarizzatore da niente altro.
[È raccomandato per immagazzinarli poichè sono stati contenuti nel contenitore interno ai tempi della consegna da noi
(7) sicurezza
è raccomandabile schiantare le affissioni a cristalli liquidi nocive o inutili nei pezzi e rimuove il liquido
di cristallo dall'uno o l'altro dei solventi quali l'acetone e l'etanolo, che dovrebbero essere divampati più successivamente.
il quando tutto il liquido ha colato da una cellula di vetro nociva contatta le vostre mani, prego
rimuovalo bene con sapone ed acqua
Informazioni sull'esposizione LCD di CH430WQ08-FPC-CTFT
MODELLO NO. |
CH430WQ08A-T |
Tipo del modulo | 4,3" TFT + RTP |
Modo di esposizione | TN/Transmissive/normalmente bianco |
Numero dei punti | 480*3 (RGB) *272 |
Direzione d'esame | 12 in punto |
Dimensione del modulo | 105,5 (W)*67.2 (H)*4.1 (T) millimetro |
Area attiva di TFT | 95,04 (W)*53.856 (H) millimetro |
Interfaccia | RGB |
Luminace | 300cd/m2 |
