July 3, 2021

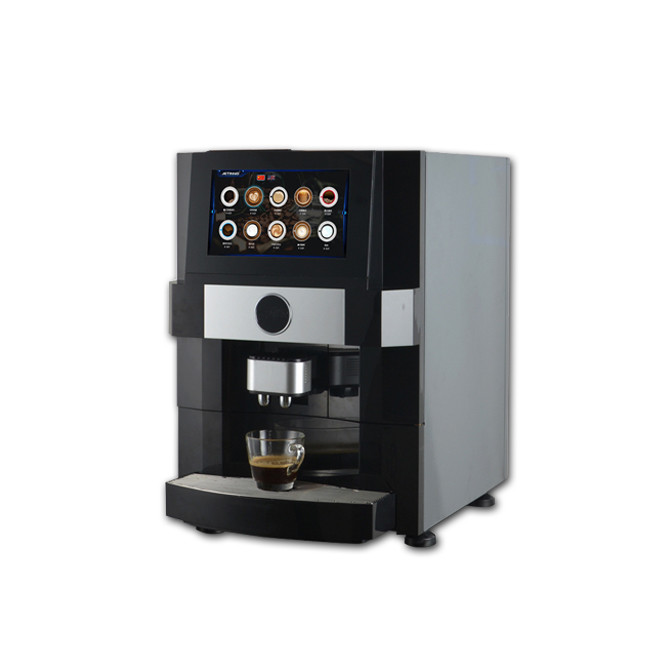

Il modello del modulo LCD dell'esposizione della macchina del caffè
su misura per il cliente questo volta è CH700WV02A.
il contenuto seguente è la descrizione pertinente circa il prodotto
modello:
descrizione 1.About di CH700WV02A-CT
L'esposizione CH700WV02A-CT di modello di ChengHao è un transistor di film sottile attivo della matrice di colore
(TFT) display a cristalli liquidi che (LCD) usa il silicio amorfo TFT come dispositivo di commutazione.
Questo modello è composto di pannello di TFT LCD, IC movente, una lampadina di alta luminosità,
un pannello di tocco e un FPC capacitivi.
Questo TFT LCD ha i 7,0 (16: 9) il pollice diagonalmente ha misurato l'area di esposizione attiva con WVGA
(orizzontale 800 dal pixel verticale 480) risoluzione.
Il driver ha usato per questo progetto è il Himax e può visualizzare i colori di 16M da 24 bit R.G.B.
input di segnale. Il driver è montato sul vetro e sul collegamento via FPC compreso
componenti per guidare il modulo dell'esposizione. Interfaccia di RGB di sostegno.
Inoltre, FPC può anche essere personalizzato secondo i requisiti di cliente, quale il modi
- lampadina fying e struttura di PCT, definizione di interfaccia, ecc.
Conformità & alogeno di RoHS liberi.
| MODELLO NO. | CH700WV02A-CT |
| Tipo del modulo | 7" TFT + PCT |
| Modo di esposizione | TN/Transmissive/Normally bianco |
| Tipo di PCT | G+G |
| Numero dei punti | 800*3 (RGB) *480 |
| Direzione d'esame | 12 in punto |
| Gray Scale Inversion Direction | 6 in punto |
| Dimensione del modulo | 180,0 (W)*119.0 (H)*7.4 (T) millimetro |
| Area attiva di TFT | 154,08 (W)*85.92 (H) millimetro |
| Dot pitch di TFT | 0,1926 (W)*0.1790 (H) millimetro |
| Interfaccia | TFT: 24 bit RGB PCT: I2C |
| Tipo della lampadina | LED bianco |
| Luminace | 200cd/m2 |
2.General Iinformation
| OGGETTO | VALORI STANDARD | UNITÀ |
| Tipo LCD | 7,0' “TFT+CTP | -- |
| Disposizione del punto | 800×3 (RGB) ×480 | punti |
| Disposizione del pixel di colore | Banda verticale di RGB | -- |
| Modo di esposizione | TN/Transmissive/normalmente bianco | -- |
| Direzione d'esame | 12 in punto | -- |
| Tipo di PCT | Lente Glass+ ITO Glass +FPC+Adhesive | -- |
| Trattamento di superficie | 6H | -- |
| Driver IC di PCT | GT911 | -- |
| Dimensione del modulo | 180,0 (W)×119.0 (H)×7.4 (T) | millimetro |
| Area attiva di TFT | 154,08 (W)×85.92 (H) | millimetro |
| Area attiva di PCT | 154,08 (W)×85.92 (H) | millimetro |
| Area d'esame di PCT | 155,28 (W)×87.12 (H) | millimetro |
| Dot pitch di TFT | 0,1926 (W)×0.1790 (H) | millimetro |
| Interfaccia | interfaccia parallela di RGB di 24 bit | -- |
| Temperatura di funzionamento | -20 ~ +70 | ℃ |
| Temperatura di stoccaggio | -30 ~ +80 | ℃ |
| Peso | TBD | g |
