modulo circolare dell'affissione a cristalli liquidi della struttura aperta dell'esposizione 40P dell'affissione a cristalli liquidi di 300nits SPI Tft
ContPerson : Tina Fu
Numero di telefono : +86 755-27806536
WhatsApp : +8615919862398
Quantità di ordine minimo : | 1pcs | Prezzo : | / |
---|---|---|---|
Imballaggi particolari : | Tutti i prodotti sono imballati nel giusto modo tenerlo sicuro. Per le piccole dimensioni dei prodo | Tempi di consegna : | 7-15 giorni lavorativi |
Termini di pagamento : | T/T | Capacità di alimentazione : | 300Kpcs/month |
Luogo di origine: | Shenzhen, Cina | Marca: | Chenghao/Oem |
---|---|---|---|
Certificazione: | ROHS、ISO9001、CE | Numero di modello: | CH240QV53B-T |
Informazioni dettagliate |
|||
Nome di prodotto: | Esposizione di TFT di alta luminosità | Tipo dell'affissione a cristalli liquidi: | 2,4" TFT |
---|---|---|---|
Disposizione del punto: | 240 (RGB) ×320 | Matrice del filtro colorato: | Banda verticale di RGB |
Modo di esposizione: | TN/trasmissione/normalmente bianco | Direzione d'esame: | 6 in punto |
Direttiva di Gray Scale Inversion: | 12 in punto | Driver Ic: | ST7789V |
Evidenziare: | Esposizione di TFT di alta luminosità di RGB,Esposizione alta a 2,4 pollici di TFT di luminosità |
Descrizione di prodotto

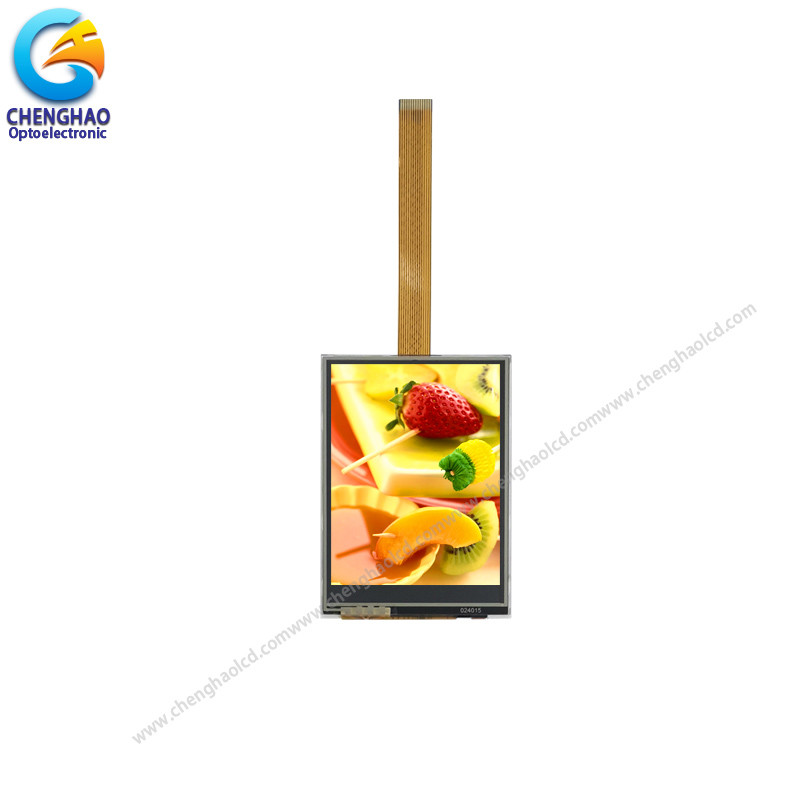

Touch screen a 2,4 pollici dell'affissione a cristalli liquidi 240x320 dell'esposizione di TFT di alta luminosità piccolo
1. Specificazione
OGGETTO | VALORI STANDARD | UNITÀ |
Tipo LCD | TFT+RTP a 2,4 pollici | -- |
Disposizione del punto | 240x320 | punti |
Driver IC | ST7789 | -- |
Dimensione del modulo | 42,72 (W)×60.26 (H)×3.35 (T) | millimetro |
Area attiva | 36,72 (W)×48.96 (H) | millimetro |
Dot pitch | 0,153 (W)×0.153 (H) | millimetro |
Temperatura di funzionamento | - 20 ~ + 70 | ℃ |
Temperatura di stoccaggio | - 30 ~ + 80 | ℃ |
Luce posteriore | LED bianco | -- |
Peso | TBD | g |
2. Descrizione

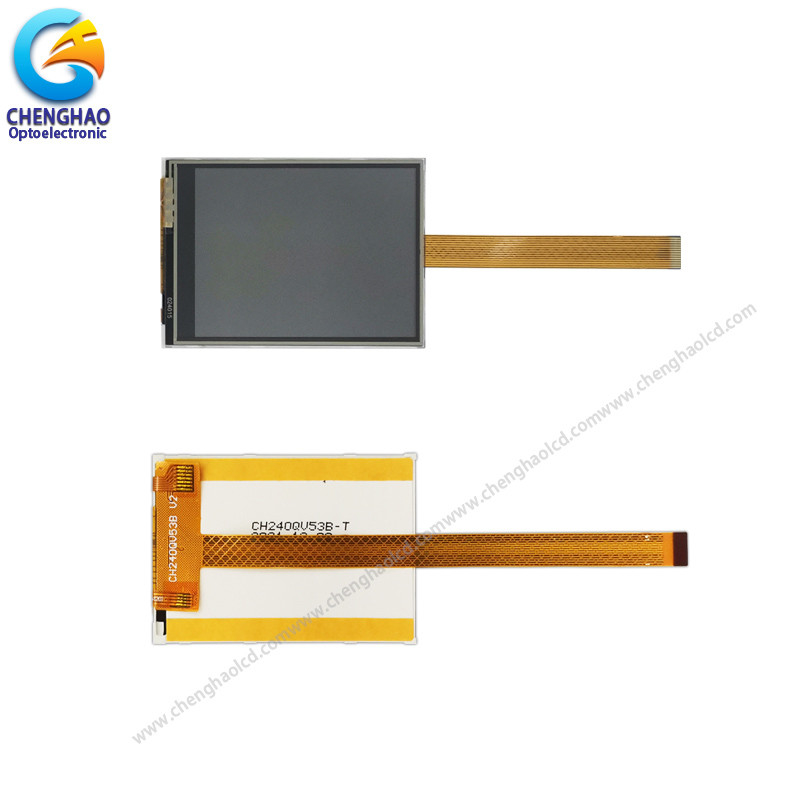

Il modello CH240QV53B-T dell'esposizione di ChengHao è un display a cristalli liquidi sottile del transistor di film della matrice attiva di colore (TFT) che (LCD) usa il silicio amorfo TFT come dispositivo di commutazione. Questo modello è composto di pannello di tocco, di pannello di TFT LCD, di IC movente, di lampadina e di FPC.
Questo TFT LCD ha i 2,8 (pollici dello schermo verticale) diagonalmente ha misurato l'area di esposizione attiva con risoluzione 240*320 (RGB).
Questo pannello di tocco è un pannello di tocco resistente che usa un'interfaccia del usb e sostiene la rimozione o la sostituzione con un pannello di tocco capacitivo.
Il driver ha usato per questo progetto è lo ST7789V e può visualizzare i colori 262K/65K dall'input di segnale di R.G.B. Il driver è montato sul vetro e sul collegamento via FPC compreso le componenti per guidare il modulo dell'esposizione. Linea 8 interfaccia di sostegno 4 di SPI del bit.
Inoltre, FPC può anche essere personalizzato secondo i requisiti di cliente, quali la lampadina di modificazione e struttura di FPC, la definizione di interfaccia, ecc.
Conformità & alogeno di RoHS liberi.
3. Disegno
4. Dettaglio rapido
Tipo LCD: 2,4" TFT
Disposizione del punto: 240 (RGB) punti ×320
Matrice del filtro colorato: Banda verticale di RGB
Modo di esposizione: TN/trasmissione/normalmente bianco
Direzione d'esame: 6 in punto
Gray Scale Inversion Direction: 12 in punto
Driver IC: ST7789V
Dimensione del modulo: 42,72 (W)×60.26 (H)×3.35 (T) millimetro
Area attiva: 36,72 (W)×48.96 (H) millimetro
Dot pitch: 0,153 (W)×0.153 (H) millimetro
Interfaccia: 4 line_8bit SPI
Temperatura di funzionamento: -20 ~ ℃ +70
Temperatura di stoccaggio: -30 ~ ℃ +80
Luce posteriore: 6 LED bianco parallelamente
Peso: TBD g
5. Applicazione
6. FAQ
Q1: Accettate le esposizioni ed i touch screen di personalizzazione?
: Sicura, voi può la personalizzazione il FPC, lampadina ed il touch screen.
Q2: Che tipo di interfaccia è il vostro schermo di visualizzazione?
: Di piccole dimensioni delle esposizioni sostenga generalmente SPI, MCU, il RGB, MIPI. che le esposizioni di medie dimensioni sostengono generalmente LVDS, MIPI, specifiche di EDP.Different usano le interfacce differenti.
Q3: Fate avete utilizzato il touch screen capacitivo o il touch screen resistente.
: Abbiamo il touch screen capacitivo e touch screen resistente.
Q4: Che cosa è la vostra politica del campione?
: Se c'è di riserva, potete provare in qualunque momento, se non ci sono azione, richiederete un certo tempo e poi aspetterete i materiali per ritornare provare. Ma il cliente deve pagare la tassa del campione e la tassa precisa.
Q5: Quanto tempo è il vostro termine d'esecuzione per fabbricazione in serie?
: Richiede circa 20 - 45 giorni lavorativi per fabbricazione in serie, secondo il modello e la quantità di ordine.
Q6: Come assicurare consegna stabile a lungo termine?
: In primo luogo, raccomanderemo i prodotti che possono essere consegnati a lungo ai clienti ed in secondo luogo, avremo in anticipo tantissime azione a lungo.
Q7: Che cosa è il vostro modo di pagamento per fabbricazione in serie?
: Generalmente, dopo la ricezione del deposito 50%-100% dai clienti, cominciano a preparare i materiali. La consegna è circa 5 giorni lavorativi dopo aver ricevuto il pagamento finale.
