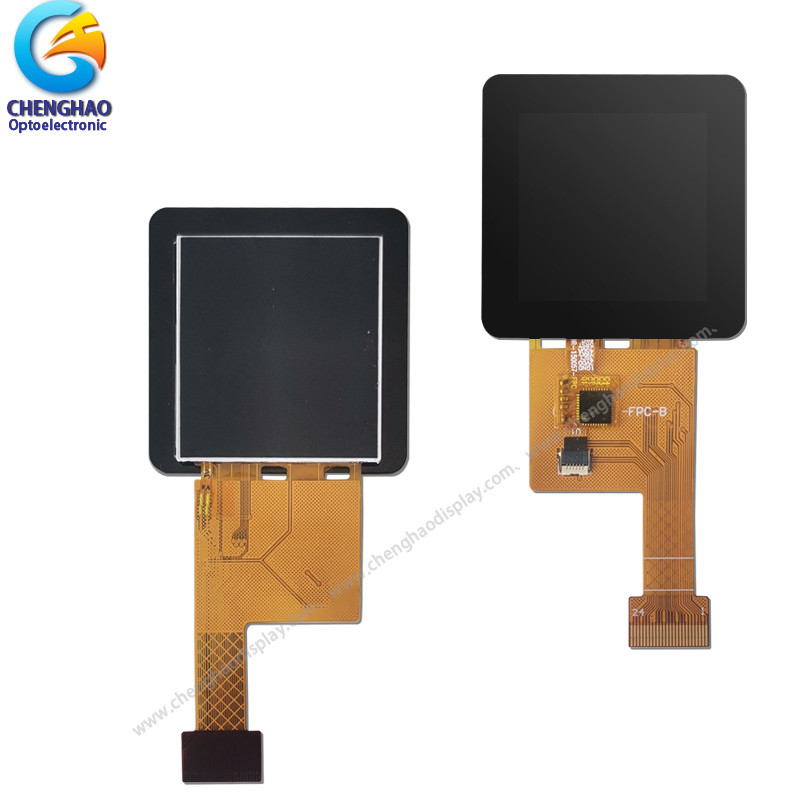

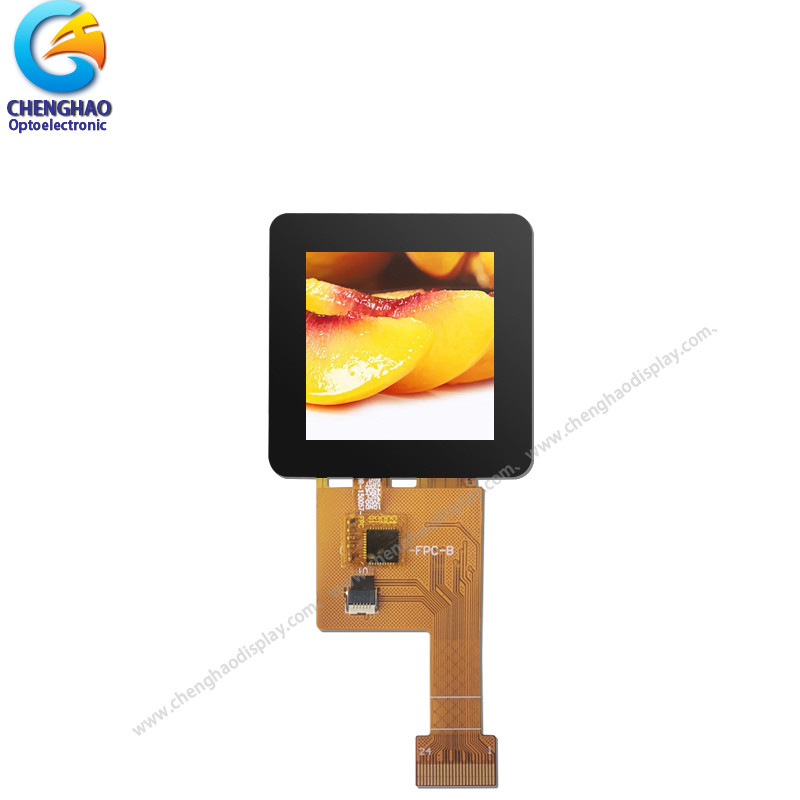

Schermo attivabile al tatto capacitivo 320X320 24 Pin With ST7796 IC di TFT LCD del quadrato

Descrizione di prodotto

Schermo attivabile al tatto capacitivo 320*320 di TFT LCD del quadrato con ST7796 IC

1. Specificazione

2. Descrizione

La mini esposizione di tocco di Chenghao (CH154HV0A-CT) è un'esposizione LCD di tocco di piccola dimensione di colore con un'area di esposizione della lunghezza diagonale a 1,54 pollici, una risoluzione del punto 320*320 e sostiene un'interfaccia di 4 lines_8bit SPI. Questa affissione a cristalli liquidi del tft 320x320 è non solo un'esposizione completa di angolo di visione di IPS (80/80/80/80), ma anche un'ampia esposizione della temperatura (- 20~+70℃).

Se questo schermo LCD di colore di piccole dimensioni non può completamente soddisfare le vostre esigenze del progetto, possiamo anche modificare alcuni parametri di questo schermo LCD di colore secondo i vostri bisogni del progetto. Il contenuto che può essere modificato comprende la struttura del FPC, la definizione di interfaccia, la luminosità della lampadina, il trattamento di superficie dello schermo, printin di forma di logo

3. Disegni

Note:
(1) tipo di esposizione: TFT+TP a 1,54 pollici
(2) direzione d'esame:  80/80/80/80
(3) azionamento IC dell'affissione a cristalli liquidi: ST7796
(4) modo del polarizzatore: Negazione Transmissive/
(5) impiegati di funzionamento: -20~70 ℃
(6) impiegati di stoccaggio: -30~80 ℃
(7) tolleranza di Unmarker: ±0.20
(8) protezione: ROHS

4. Dettaglio rapido

* nome di LCM: Schermo attivabile al tatto capacitivo di TFT LCD del quadrato

* modello: CH154HV05A-CT
* dimensione di Lcm.: A 1,54 pollici
* tipo di tocco: Pannello di tocco capacitivo
* tipo di esposizione: 1,54» TFT+CTP
* colori dell'esposizione: 262K/65K
* numero dei punti: 320x320
* TFT Dot Pitch: 0,0867 (W) ×0.0867(H)millimetro
* angolo di visione: 80/80/80/80
* driver IC: ST7796
* modo di esposizione: Trasmissione normalmente Bllack di IPS
* dimensione del modulo: 40,2 (W) ×40,5(H) ×4,1(T)millimetro
* area attiva di TFT: 27,744 (W) ×27,744(H)millimetro
* luminanza: pidocchio 400
* contrasto: 800:1
* tipo di interfaccia di TFT: 4-line_8bit SPI

* tipo di interfaccia di TP: I2C

* Pin Number:  24 perni
* tipo e colore della lampadina: Lampadina del LED/bianco
Lampadina:  6 LED

5. Applicazione

6. FAQ

Q: Metodi di pagamento?
T/T, Paypal e Western Union ecc.
Per i campioni: pagamento in anticipo.
Per fabbricazione in serie: deposito di 50% ed equilibrio di 50% prima della spedizione.

Q: Che cosa è il termine d'esecuzione dei prodotti?
: I campioni in azione saranno inviati entro i 3 giorni dopo il pagamento.
Due - quattro settimane per fabbricazione in serie

Q: Quanto tempo è il periodo di garanzia?
: Il periodo di garanzia è generalmente di un anno. Dipende dai prodotti differenti.

Q: Che cosa è il prodotto MOQ?
: Il prodotto differente ha il MOQ differente, prego ci contatta vendite per informazione informazione dettagliata.

Q: Che cosa è il vostro servizio di dopo-vendita?
: Se dei problemi, voi otterranno la nostra risposta entro 24 ore. La soluzione sarà offerta immediatamente dal nostro gruppo tecnico professionale.

Q: Potete fornire il servizio dell'OEM?
: sì, possiamo fornire sia all'OEM che il servizio del ODM, può personalizzare i prodotti secondo i disegni voi rifornimento

Q: Come posso fidarmi della vostra qualità del prodotto?
: La società ha avanzato l'attrezzatura di ispezione ricevuta, della prova online e di prova dell'affidabilità ed il sistema, i prodotti della società con il ROHS, prova del CE
