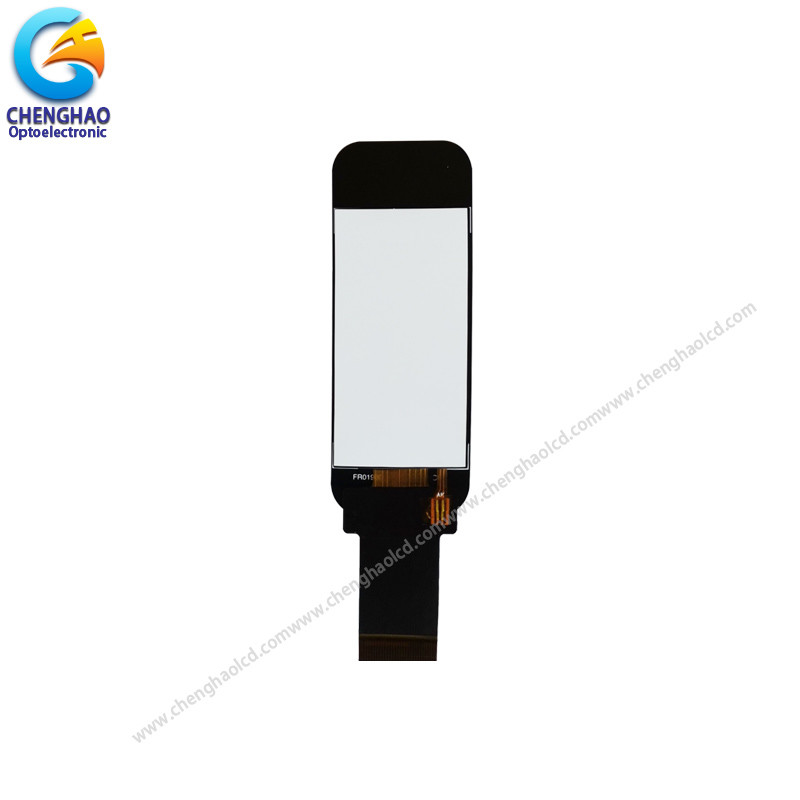

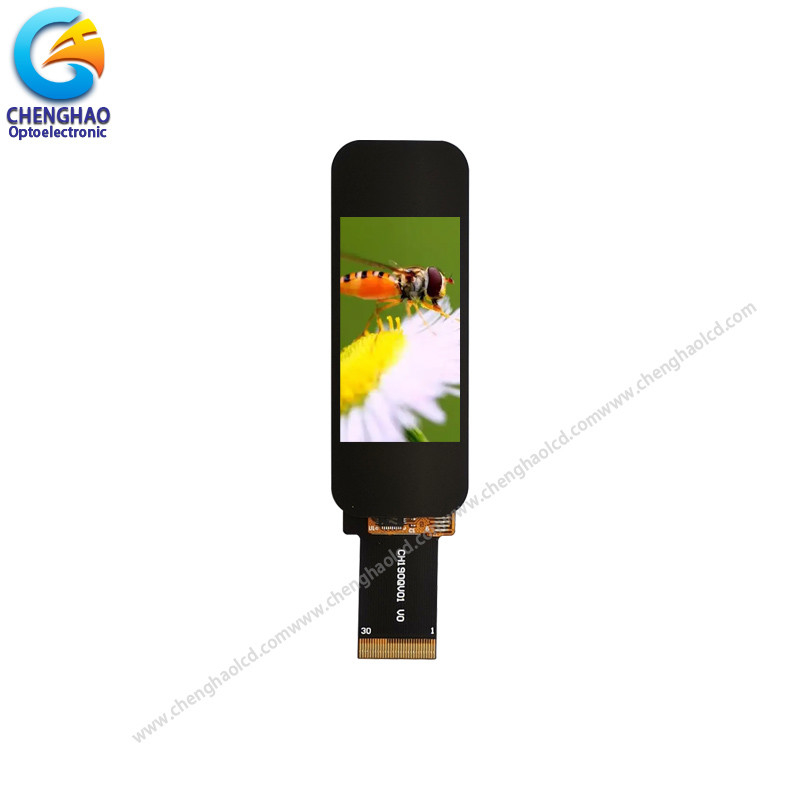

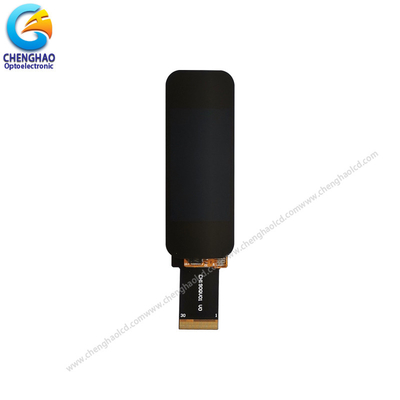

Display TFT IPS da 1,9 pollici piccolo touch screen LCD a 30 pin MCU 170 * 320 IPS

Descrizione di prodotto

Touch screen LCD piccolo da 1,9 pollici 30pin Mcu 170 * 320 IPS Tft Display

1. Specifica

2. Descrizione

Il display ChengHao modello CH190QV01A-CT è un display a cristalli liquidi (LCD) con transistor a film sottile (TFT) a matrice attiva a colori che utilizza il TFT in silicio amorfo come dispositivo di commutazione.Questo modello è composto da un pannello LCD TFT, un pannello tattile, un circuito integrato di pilotaggio, una retroilluminazione e FPC.
Questo LCD TFT ha un'area di visualizzazione attiva misurata in diagonale da 1,9 pollici (schermo verticale) con risoluzione 170*320.
Il driver utilizzato per questo progetto è l'ST7789 e può visualizzare colori a 262K/65K tramite l'ingresso del segnale RGB.Il driver è montato sul vetro e l'interconnessione tramite FPC comprende i componenti per pilotare il modulo display.Supporta l'interfaccia SPI.
Inoltre, FPC può anche essere personalizzato in base alle esigenze del cliente, come la modifica della retroilluminazione e della struttura FPC, la definizione dell'interfaccia, ecc.
Conformità RoHS e senza alogeni.

3. Disegni

Appunti:
(1) Tipo di display: TFT da 1,9 pollici + CTP
(2) Direzione di visualizzazione: COMPLETA
(3) Circuito integrato dell'azionamento dell'affissione a cristalli liquidi: ***
(4) Modalità polarizzatore: ****
(5) Temperatura di stoccaggio: -30~80 ℃
(6) Tolleranza dell'unmarker: ±0,20
(7) Protezione: ROHS


4. Dettagli rapidi

Numero LCM: CH190QV01A-CT
Risoluzione: 170*320
Densità dei punti : ******
Dimensione del contorno: 26,8 x 72,0 x 2,28 mm
Area attiva: 22,7 x 42,72 mm
Angolo di visione|: R/L/U/D 80/80/80/80 (gradi)
Interfaccia elettrica TFT: SPI/MCU
Circuito integrato del driver Tft: ***
Rapporto di contrasto: 800
Tipo di retroilluminazione: LED
Tempo di risposta : ******(ms)
Modalità di visualizzazione: IPS, normalmente nero, trasmissivo
Temperatura di funzionamento: -20-70 (° C)
Temperatura di stoccaggio: -30-80(°C)
Colori del display: 262K/65K
Durata della retroilluminazione: 20k ore (min.)
Tipo di pannello a sfioramento: CTP

5. Applicazione

6. Servizio Ourt

1. Forniamo un servizio di garanzia post-vendita del prodotto di un anno a tutti i clienti che acquistano i nostri prodotti.
2. Per qualsiasi problema tecnico riscontrato dai clienti durante il test o l'utilizzo dei nostri prodotti, il nostro team tecnico fornirà ai clienti servizi di supporto tecnico online remoto in qualsiasi momento.
3. Siamo un fornitore di tipo industriale con certificazione ISO.I nostri prodotti in vendita sono stati sottoposti a severi controlli e test di qualità prima della spedizione e hanno anche superato la certificazione CE/ROHS.
4. Abbiamo un team di assistenza post-vendita professionale, che può fornire una forte garanzia e servizi tecnici logistici per i tuoi ordini.

5. Sostituzione entro 30 giorni dalla spedizione dei prodotti da parte nostra a causa di problemi dei prodotti.

6. Abbiamo una lunga collaborazione con molte compagnie di navigazione e il nostro volume di esportazione è elevato.Le compagnie di navigazione possono offrirci buoni sconti.
