modulo circolare dell'affissione a cristalli liquidi della struttura aperta dell'esposizione 40P dell'affissione a cristalli liquidi di 300nits SPI Tft
ContPerson : Tina Fu
Numero di telefono : +86 755-27806536
WhatsApp : +8615919862398
Quantità di ordine minimo : | 1 pz | Prezzo : | Negotiation |
---|---|---|---|
Imballaggi particolari : | Tutti i prodotti sono imballati nel giusto modo tenerlo sicuro. Per le piccole dimensioni dei prodo | Tempi di consegna : | 7-15 giorni lavorativi |
Termini di pagamento : | T/T | Capacità di alimentazione : | 300Kpcs/month |
Luogo di origine: | Shenzen, Cina | Marca: | Chenghao/Oem |
---|---|---|---|
Certificazione: | ROHS、ISO9001、CE | Numero di modello: | CH500WV05B-T-PA |
Informazioni dettagliate |
|||
Nome del prodotto: | Modulo touch screen LCD piccolo WVGA | Tipo LCD: | IPS da 5,0 pollici |
---|---|---|---|
Disposizione dei punti: | 800×3(RGB)×480 | Disposizione del pixel di colore: | Striscia verticale RGB |
Modalità display: | IPS/Transmissive/normalmente nero | DIREZIONE DI VISUALIZZAZIONE: | 80/80/80/80 |
Interfaccia di TFT: | Interfaccia RGB a 24 bit | Interfaccia PCT: | I2C |
Evidenziare: | Piccolo touch screen LCD 900 nit,piccolo touch screen LCD RGB a 24 bit,modulo touch screen LCD WVGA |
Descrizione di prodotto
Modulo touch screen LCD da 5,0 pollici WVGA piccolo 800*480 900 pidocchi Ips 40pin SPI
1. Specifica
ELEMENTO | VALORI STANDARD | UNITÀ |
Tipo LCD | Schermo IPS da 5,0 pollici | -- |
Disposizione dei punti |
800 × 3 (RGB) × 480
|
punti |
Circuito integrato del conducente | **** | -- |
Dimensione del modulo |
135,8 (L) × 75,8 (A) × 17,23 (P)
|
mm |
Area attiva |
108 (L) × 64,8 (A)
|
mm |
Temperatura di esercizio | -20~+70 | ℃ |
2. Descrizione

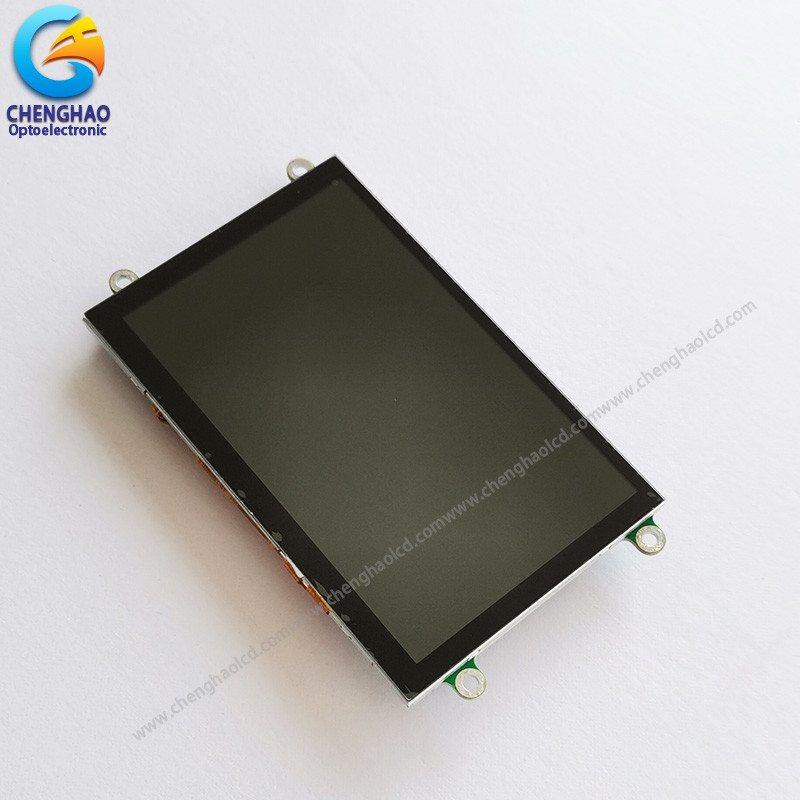

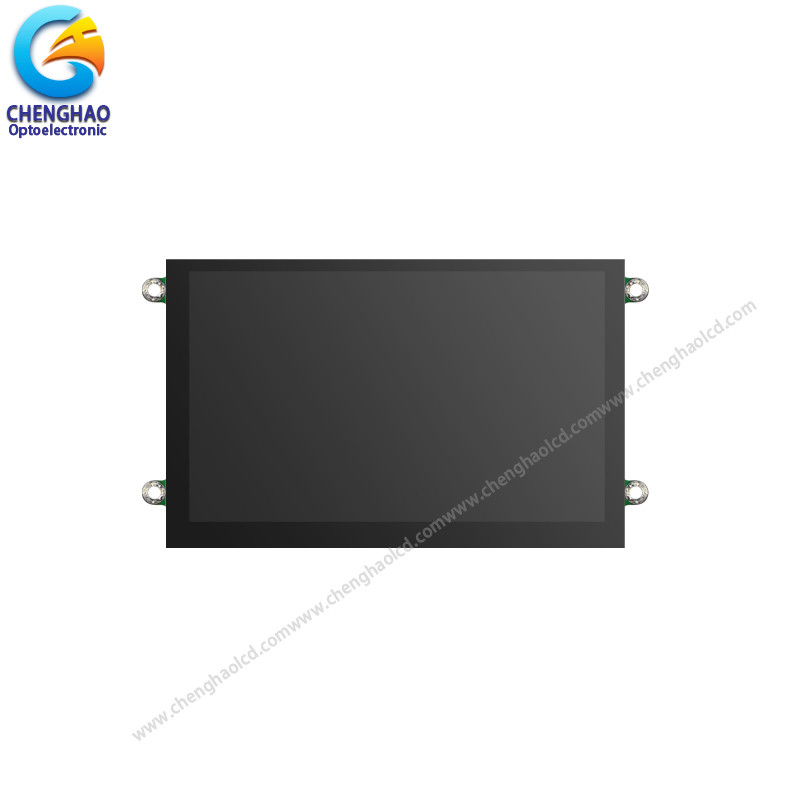

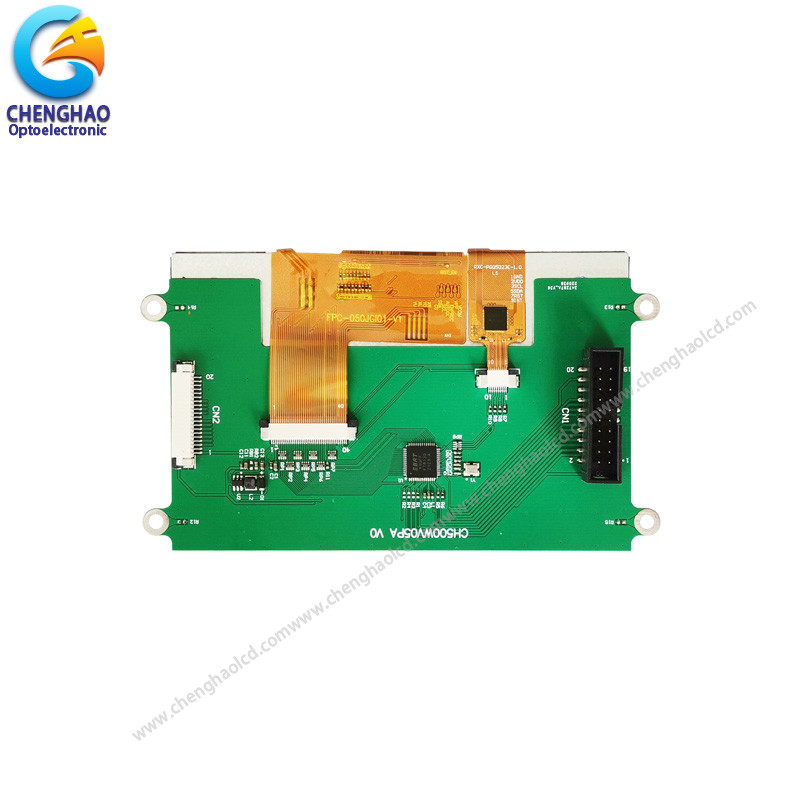

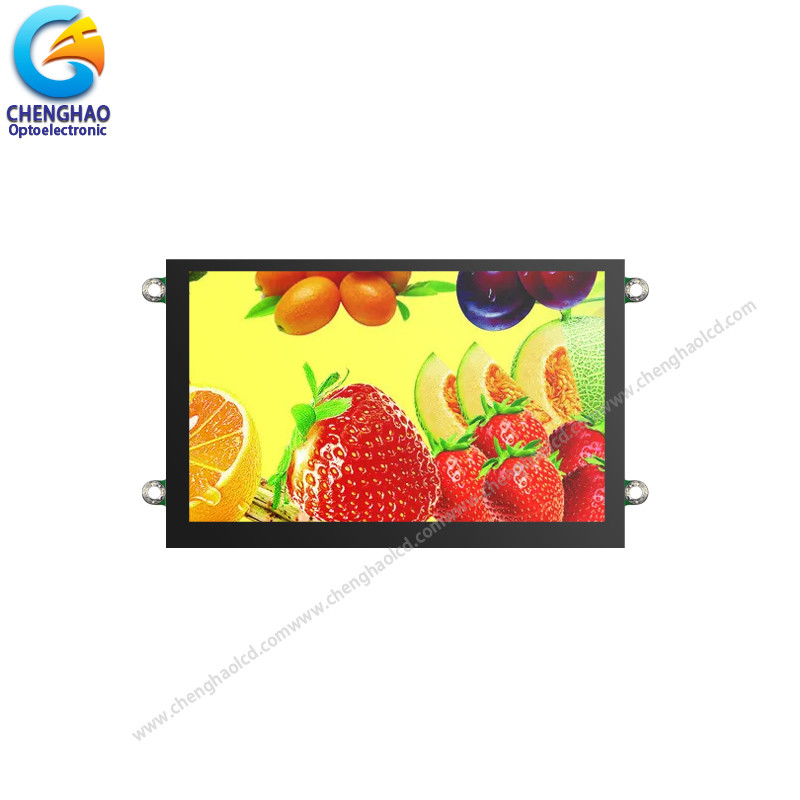

Chenghao Optoelectronic CH500WV05B-CT-PA è un modulo lcd TFT a colori che supporta il tocco dello schermo.Include principalmente un display lcd tft a colori e una scheda driver PCB.Questo display lcd tft adotta un'interfaccia RGB a 24 bit, la luminosità dello schermo è di 900 cd/m2 e supporta la leggibilità alla luce solare.Lo schermo adotta la modalità di visualizzazione IPS e supporta l'angolo di visione completo 80/80/80/80.C'è un'area a matrice di punti attiva da 5,0 pollici di questo display lcd tft, che può visualizzare 16 milioni di colori e uno schermo a colori da 800 * 480 pixel.Questa scheda driver PCB è installata sul retro del display lcd tft e la sua funzione principale è quella di memorizzare il driver e fornire un'interfaccia.
CH500WV05B-CT-PA è un modulo LCD touch a colori personalizzato, che ha superato la rigorosa certificazione CE, FCC, RoHS, può fornire più di un anno di servizio di garanzia della qualità e può supportare modifiche e personalizzazioni.Il contenuto personalizzato include scheda driver, forma FPC, luminosità dello schermo, interfaccia, funzione touch, schermo antiriflesso, ecc.
3. Disegni
Appunti:
(1) Tipo di display: TFT IPS da 5 pollici
(2) Direzione di visualizzazione: 80/80/80/80
(3) Circuito integrato dell'azionamento dell'affissione a cristalli liquidi: ***
(4) Modalità polarizzatore: trasmissivo/negativo
(5) Temperatura operativa: -20~70 ℃
(6) Temperatura di stoccaggio: -30~80 ℃
(7) Tolleranza dell'unmarker: ±0,20
(8) Protezione: ROHS
4. Dettagli rapidi
Tipo LCD: IPS da 5,0 pollici
Disposizione dei punti: 800×3(RGB)×480 punti
Disposizione pixel colore: striscia verticale RGB
Modalità di visualizzazione: IPS / Trasmissivo / Normalmente nero
Direzione di visualizzazione: 80/80/80/80
Interfaccia: interfaccia RGB a 24 bit
Tipo CTP: G+G
Durezza superficiale: 6H
Circuito integrato del driver CTP: FocalTech: FT3427
Interfaccia PCT: I2C
Circuito integrato del driver: FT813
Interfaccia: SPI
Dimensioni del modulo: 135,8 (L) × 75,8 (A) × 17,23 (P) mm
Area attiva: 108 (L) × 64,8 (A) mm
Passo dei punti: 0,135 (L) × 0,135 (A) mm
5. Applicazione
6. Domande frequenti
Q1. Qual è la quantità minima di ordine per i tuoi prodotti?
La quantità dell'ordine A1.Minimum parte da UN pezzo.
D2.Come possiamo ottenere campioni da voi?
A2. I campioni sono disponibili.Normalmente prendiamo 2 giorni per organizzare i campioni.Se non abbiamo precedenti commerciali con te, dobbiamo farlo
addebitare il costo dei campioni di avvio e inviare il trasporto del corriere.
Q3. Quando mi invierai le parti?
A3. Ti invieremo le parti entro 3-5 giorni lavorativi dopo aver ricevuto il pagamento.
Per qualsiasi altra domanda, non esitate a contattarci.Siamo sempre al tuo servizio!
