La rivoluzione tecnologica del tatto integrato per gli LCD TFT

I. Analisi tecnica: l'integrazione profonda di touch e display

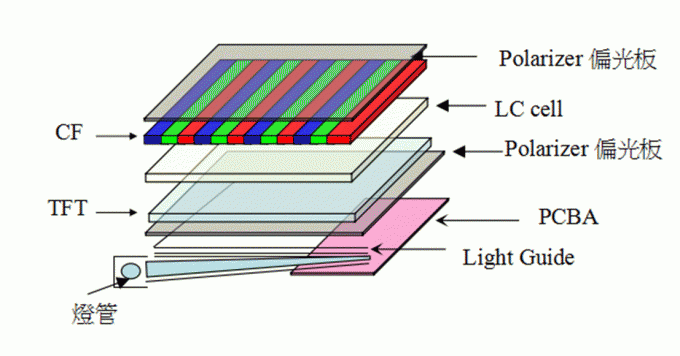

1.1 Principio tecnico e struttura centrale

Il nucleo di In-Cell TFT LCD (In-Cell Thin Film Transistor Liquid Crystal Display) consiste nell'integrare direttamente il sensore tattile nello strato di cristalli liquidi del pannello di visualizzazione,invece di utilizzare il tradizionale strato di contatto esternoIl suo principio di funzionamento si basa sulla combinazione di tecnologia di guida TFT ed elettrodi a contatto: sul substrato TFT vengono formate linee di rilevamento tattile mediante processo di fotolitografia,condividendo lo stesso substrato con la matrice dei pixel di visualizzazioneQuando un utente tocca lo schermo, gli elettrodi touch rilevano il cambiamento di capacità.e il chip TDDI (Touch and Display Driver Integration) realizza l'elaborazione sincrona di segnali touch e segnali display.

1.2 Differenze tecniche rispetto al tocco interno e esterno

• In cellulare: Lo strato touch è situato all'esterno del vetro CF del pannello di visualizzazione, richiede un chip touch driver aggiuntivo e ha uno spessore leggermente superiore a quello di In-Cell.
• Tocco esterno: Ad esempio, nella struttura GFF (Glass + Film + Glass), ci sono più strati e un grosso spessore, con conseguente velocità di risposta al tatto relativamente lenta.
• In cella: Lo strato touch e lo strato display sono profondamente integrati, riducendo lo spessore di oltre il 30%, riducendo il riflesso della luce e aumentando il rapporto schermo/corpo.

II. Vantaggi principali: sottile e leggero, elevata efficienza e miglioramento dell'esperienza

2.1 Disegno sottile e leggero

• Alta risoluzione e angolo di visione ampioCon la combinazione di tecnologie avanzate quali IPS (In-Plane Switching) e LTPS (Low-Temperature Poly-Silicon), le schermate in-cell hanno raggiunto un balzo qualitativo nelle prestazioni di visualizzazione.Può facilmente raggiungere una risoluzione superiore a 2K, presentando agli utenti dettagli estremamente delicati sullo schermo. Sia che si tratti di ogni fotogramma di un film ad alta definizione o di una scena complessa di un gioco, può essere visualizzato con una chiarezza ultra elevata.il suo angolo di visione può raggiungere i 178°Ciò significa che quando si guarda lo schermo da quasi qualsiasi angolazione, gli utenti possono ottenere un effetto visivo quasi identico a quello di guardare da davanti.La riduzione del colore è stata anche significativamente aumentata del 15%, rendendo i colori presentati sullo schermo più vividi e realistici, vicini ai colori visti dall'occhio umano nel mondo reale.
• Bassa riflettività e alto contrastoLa struttura integrata delle schermate In-Cell riduce efficacemente la riflessione tra i livelli.Ci troviamo spesso nella situazione in cui il riflesso dello schermo rende difficile vedere il contenutoLa tecnologia In-Cell ha migliorato notevolmente questo problema. quando lo schermo è spento, appare più scuro, formando un netto contrasto con l'immagine sullo schermo.che consente al rapporto di contrasto di superare il 1500:1Questo non solo migliora la stratificazione e la tridimensionalità dell'immagine, ma consente anche agli utenti di vedere chiaramente il contenuto dello schermo in ambienti di forte luce.sotto la luce solare diretta all'aperto, lo schermo del telefono cellulare può ancora visualizzare chiaramente le informazioni di navigazione.

2.3 Miglioramento dell'esperienza tattile

• Velocità di risposta: La velocità di campionamento tattile degli schermi In-Cell può raggiungere i 240 Hz, il che è del 30% più veloce rispetto al tradizionale touch esterno.Ciò significa che le operazioni touch degli utenti possono essere risposte in modo più rapido e precisoQuando si giocano, quando si scorre lo schermo ad alta velocità o si eseguono operazioni con più dita, lo schermo può catturare i movimenti delle dita in tempo reale senza alcun ritardo o卡顿 fenomenoIn operazioni quotidiane, come il rapido passaggio di applicazioni o lo zoom di immagini, gli utenti possono anche sentire una risposta tattile più sensibile.

• Affidabilità: poiché lo strato touch è incorporato nel pannello di visualizzazione, il rischio di danni fisici causati da collisioni esterne, attriti, ecc. è ridotto.Anche se la superficie dello schermo è graffiata o colpita in una certa misuraInoltre, gli schermi In-Cell con una classificazione di resistenza all'acqua IP67 possono resistere alla penetrazione di liquidi.entro il tempo e la profondità specificati, le funzioni touch e display dello schermo non saranno influenzate, migliorando notevolmente la durata e l'affidabilità del dispositivo.

III. Campo di applicazione: dall'elettronica di consumo al controllo industriale

3.1 La rivoluzione dei display in auto

• Le tendenze per il grande schermo e per il multiscreenCon il rapido sviluppo dell'intelligenza automobilistica e della connettività, il sistema di visualizzazione in auto sta subendo una profonda trasformazione.tra i quali le tendenze di grande schermo e multiescreen stanno diventando sempre più significativeLa tecnologia TFT LCD in cellula, con i suoi vantaggi di essere sottile, leggera e altamente integrata, è diventata un importante supporto tecnico nel campo dei display in auto.In termini di applicazioni su grande schermo, la tecnologia In-Cell può adattarsi bene a schermi di controllo centrali di 12,3 pollici o più grandi.l'iperscreen di Mercedes-Benz ha una dimensione sorprendente di 56 polliciTre schermi sono integrati perfettamente, coprendo l'intera console centrale, offrendo un'esperienza visiva sorprendente a conducenti e passeggeri.lo spessore di uno schermo così grande è solo di 6 mmQuesto design a grande schermo non solo fornisce un'area di visualizzazione più ampia,consentire varie informazioni sul veicolo come la navigazione, lo stato del veicolo e i contenuti multimediali per essere presentati agli utenti in modo più chiaro e intuitivo, ma può anche ottenere l'elaborazione multi-task attraverso la visualizzazione su schermo diviso e altre funzioni,migliorare la comodità e la sicurezza della guida.
• Resistenza alle interferenze ambientali: le auto devono affrontare diverse condizioni ambientali complesse durante la guida, quali alte temperature, basse temperature e luce intensa,che pongono requisiti estremamente elevati per le prestazioni dei display di bordoLa tecnologia LCD TFT in cellula ha eccellenti caratteristiche a temperatura ampia e può funzionare in modo stabile in ambienti a temperatura estrema che vanno da - 40°C a 85°C.Che sia nella fredda regione artica o nel caldo deserto, lo schermo del veicolo può essere visualizzato normalmente senza problemi quali il mancato display o il mancato tocco causati da problemi di temperatura.per far fronte a ambienti a forte luce come la luce solare direttaLe schermate in-cell adottano anche una tecnologia avanzata di rivestimento antiabbagliamento, che può ridurre efficacemente la riflettività della superficie dello schermo, anche in forte luce solare.i conducenti possono vedere chiaramente il contenuto sullo schermo, evitando interferenze visive causate dal riflesso e migliorando notevolmente la sicurezza della guida.

3.2 Smartphone e tablet

• Standard per i modelli di punta: nel mercato degli smartphone, la tecnologia LCD TFT In-Cell è da tempo uno standard per i modelli di punta.realizzare un design con cornici ultra strette e un elevato rapporto schermo-corpoLa cornice dello schermo dell'iPhone X è di soli 1,61 mm e il rapporto schermo-corpo è alto quanto l'81,1%.Questo consente al telefono di avere una dimensione dello schermo più grande mantenendo un corpo compattoLa serie S di Samsung utilizza anche la tecnologia In-Cell e ottimizza continuamente le prestazioni dello schermo.Il suo schermo ha una risoluzione di 2K e un tasso di aggiornamento elevato di 120HzAllo stesso tempo, grazie alla tecnologia In-Cell, si ottiene un design sottile e leggero.prende in considerazione anche la presa e la portabilità del telefono. The successful applications of these flagship models not only demonstrate the strong competitiveness of In-Cell technology in the smartphone field but also promote the continuous pursuit and innovation of screen technology in the entire industry.

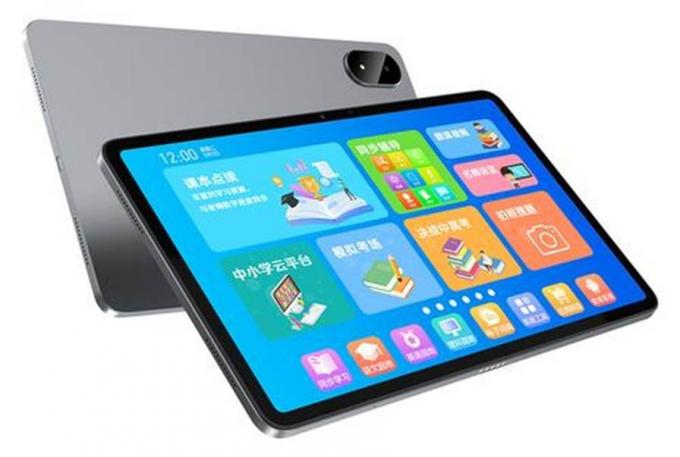

• Applicazioni nelle tavolette didattiche: Nel settore dell'istruzione, con il rapido sviluppo dell'istruzione online, la domanda di tablet come strumenti di apprendimento è in aumento.con le loro prestazioni di tocco di alta precisione ed eccellenti effetti di visualizzazioneDurante l'epidemia, le scuole di tutto il mondo si sono rivolte all'insegnamento online e la domanda di tablet touch In-Cell è aumentata.Secondo le statistiche, le compresse touch In-Cell hanno rappresentato il 42% delle spedizioni globali durante l'epidemia.che possono soddisfare le varie esigenze di apprendimento degli studentiPer esempio, la serie MatePad Pro di Huawei utilizza schermi In-Cell. Combinato con lo stilo M-Pencil, ottiene un'esperienza di scrittura a bassa latenza.,Gli studenti possono fare annotazioni, risolvere problemi e disegnare mappe mentali sul tablet, migliorando l'efficienza dell'apprendimento.le caratteristiche di alta risoluzione e grande angolo di visione degli schermi In-Cell consentono anche agli studenti di ottenere effetti visivi chiari e coerenti quando si guarda lo schermo da diverse angolazioni, proteggendo la vista degli studenti.

3.3 Apparecchiature industriali e mediche

• Miglioramento dell'interazione uomo-macchina: nel campo del controllo industriale, il grado di intelligenza e di automazione delle attrezzature è in costante aumento,e le esigenze per le interfacce di interazione uomo-macchina sono sempre più elevateGli schermi LCD TFT in-cell offrono ai terminali di controllo industriali una nuova esperienza di interazione grazie alla loro rapida risposta al tatto e all'elevata affidabilità.Gli operatori devono monitorare vari parametri complessi in tempo reale e controllare con precisione le apparecchiatureIl tempo di risposta tattile degli schermi In-Cell può essere inferiore a 10 ms, che può catturare rapidamente e con precisione le azioni tattili degli operatori e ottenere il controllo istantaneo dell'apparecchiatura.Per esempio:, sul pannello di controllo di una fabbrica automatizzata, tramite lo schermo In-Cell, gli operatori possono facilmente passare da uno schermo di monitoraggio all'altro, regolare i parametri di funzionamento delle apparecchiature,e eseguire operazioni quali l'avvio e l'arresto dell'apparecchiaturaAllo stesso tempo, l'elevata affidabilità degli schermi In-Cell garantisce anche un funzionamento stabile a lungo termine in ambienti industriali.ridurre le interruzioni di produzione causate da guasti dello schermo e migliorare l'efficienza della produzione.
• Display di immagini mediche: Nel campo delle apparecchiature mediche, la tecnologia LCD TFT in cellula svolge anche un ruolo importante, in particolare nella visualizzazione di immagini mediche.Gli schermi In-Cell da 6 pollici sono ampiamente utilizzatiPossono fornire display di immagini ad alta risoluzione, supportare lo standard DICOM (Digital Imaging and Communications in Medicine) e hanno una profondità di colore di 10 bit.che può presentare con precisione la struttura dei tessuti interni e le condizioni patologiche del corpo umanoQuando i medici eseguono esami ad ultrasuoni, possono osservare chiaramente la forma, le dimensioni, la posizione e altre informazioni degli organi attraverso lo schermo In-Cell, aiutando i medici a fare diagnosi accurate.Inoltre, il design sottile e leggero degli schermi In-Cell rende anche le apparecchiature mediche più portatili, facilitando l'uso in diversi scenari medici.alcuni dispositivi di diagnosi ad ultrasuoni portatili utilizzano schermi In-Cell, consentendo ai medici di effettuare gli esami dei pazienti in qualsiasi momento e in qualsiasi luogo, migliorando l'accessibilità dei servizi medici.

Conclusione: Il futuro del tatto - Display è qui

L'In-Cell TFT LCD ha ricostruito l'ecosistema dell'industria dei display attraverso l'innovazione tecnologica.Le nuove tecnologie e le funzionalità intelligenti stanno guidando la trasformazione digitale di settori come l'automotive.Con l'integrazione di IA, tecnologia flessibile e materiali sostenibili,In-Cell passerà da "integrazione funzionale" a "aggiornamento dell'esperienza" e diventerà l'interfaccia definitiva per l'interazione uomo-macchinaPer gli operatori del settore, l'investimento continuo in ricerca e sviluppo, l'ottimizzazione della catena di approvvigionamento e l'adozione di applicazioni emergenti saranno la chiave per conquistare il mercato.In futuro, potremmo assistere a scoperte rivoluzionarie della tecnologia In-Cell in campi come il metaverso e la guida intelligente.
