Descrizione di prodotto

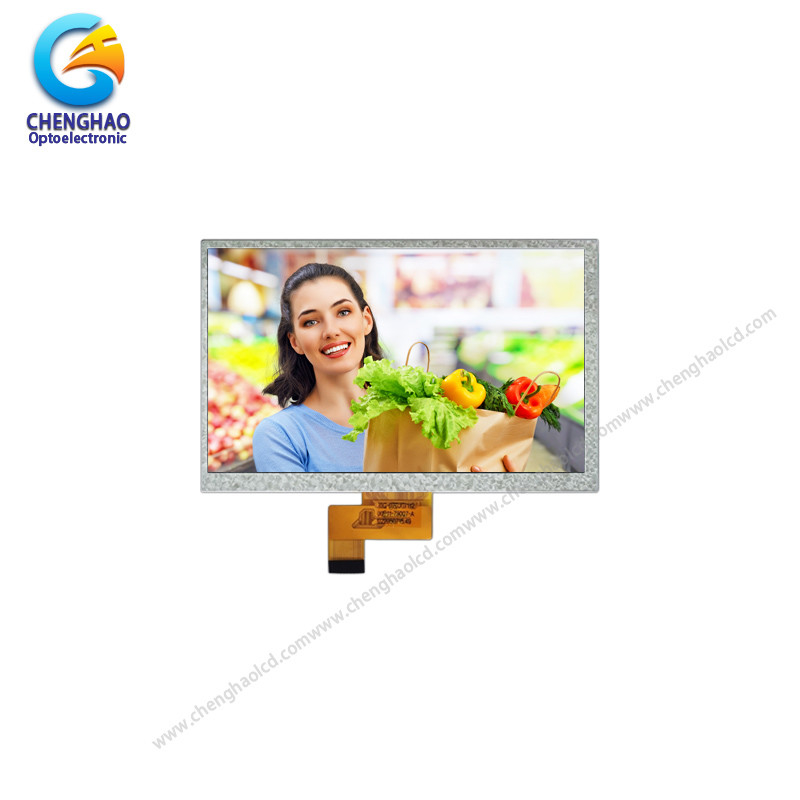

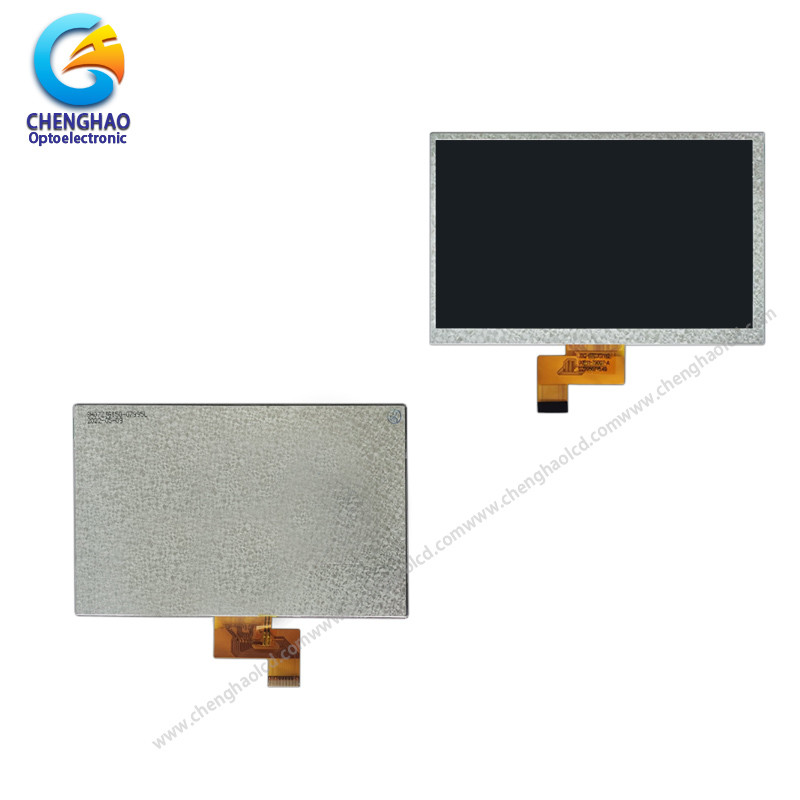

HD 7 Inch Tft Lcd Module 1024*600 4 lane MIPI con tutte le direzioni di visione
1. Specifica
| Modello n. |
CH700WS16A |
| Tipo di modulo |
7"TFT |
| Modalità di visualizzazione |
IPS / Trasmettitore / Normalmente nero |
| Numero di punti |
1024*3 ((RGB) *600 |
| Direzione di visione |
80/80/80/80 |
| Dimensione del modulo |
164.9 ((W) *100.0 ((H) *3.5 ((T) mm |
| Area attiva TFT |
154.2144 ((W) * 85.92 ((H) mm |
| TFT Dot pitch |
0.1506 ((W) * 0.1432 ((H) mm |
| Interfaccia |
4 corsie-MIPI |
| Tipo di retroilluminazione |
LED bianco |
| Luminazione |
500cd/m2 |
2Descrizione.
ChengHao Display model CH700WS16A è un display a cristallo liquido (LCD) a transistor a film sottile (TFT) a matrice attiva a colori che utilizza TFT di silicio amorfo come dispositivo di commutazione.Questo modello è composto da un pannello LCD TFT, un circuito integrato di guida, una retroilluminazione e un FPC.
Questo LCD TFT ha una superficie di visualizzazione attiva di 7,0 pollici (schermo orizzontale) misurata diagonalmente con risoluzione 1024 * 600.
Il driver utilizzato per questo progetto può visualizzare 16M colori da input di segnale RGB. Il driver è montato sul vetro e l'interconnessione tramite FPC, inclusi i componenti per azionare il modulo di visualizzazione.Interfaccia 4 corsie-MIPI.
Inoltre, la FPC può anche essere personalizzata in base alle esigenze del cliente, come modificare la luce di fondo e la struttura FPC, la definizione dell'interfaccia, ecc.
RoHS Compliance e senza alogeni.
3Disegni
Nota:
(1) Tipo di schermo: 7,0 pollici IPS TFT
(2) Direzione di visione: 80/80/80/80
(4) Modalità di polarizzazione:Trasmettitore/Negativo
(5) Temperatura di funzionamento: -20 °C -70 °C
(6) Temperatura di conservazione: -30 °C -80 °C
(7) Tolleranza di smontaggio: ±0.20
(8) Protezione: ROHS
4Qucik Dettaglio
Valore attributivo
Dimensione del display diagonale:7.0 pollici
Tipo di interfaccia: 4 corsie MIPI
Risoluzione: 1024*600 punti
Dimensioni dell'area di visualizzazione: 154.2144 ((W) * 85.92 ((H) mm
Tipo di retroilluminazione: LED
Modalità di visualizzazione: trasmettitore
Dimensioni: 164,9 W*100,0 H*3,5 T mm
Display Matrix Technology: IPS TFT
Temperatura minima di funzionamento: -20°C
Temperatura massima di funzionamento: +70°C
Luminosità: 500 cd/m2
Numero di colori: 16,7 milioni
Norme soddisfatte: CE, RoHS
Tempo di risposta:***
Intervallo di temperatura di funzionamento: -20 → +70°C
Contrasto:800
Tipo di schermo: LCD TFT
5Applicazione
6Il nostro servizio
Politica marittima:
1- regolarmente, spediamo via Fedex/DHL/UPS, via espressa (2-7 giorni lavorativi di arrivo), adatto per piccoli ordini.
2- Via marittima, (25-40 giorni di arrivo), basso costo, porto a porto, di solito per ordini di grandi quantità.
Impianti personalizzati/OEM:
Il servizio personalizzato va bene.
Politica di campionamento:
1- Di solito offriamo campioni casuali gratuitamente, ma con i costi di spedizione pagati.
2- Offriamo 1-2 pezzi ogni campione in modo casuale, se per più pezzi, cercheremo di inviare a voi, se non e si deve
richiedere più pezzi, addebiteremo le stesse spese per i campioni per fare più campioni per voi.
Processo di ordinazione semplice:
Si prega di confermarci il nome del prodotto, le immagini, i colori e la quantità prima di effettuare l'ordine.
