Descrizione di prodotto

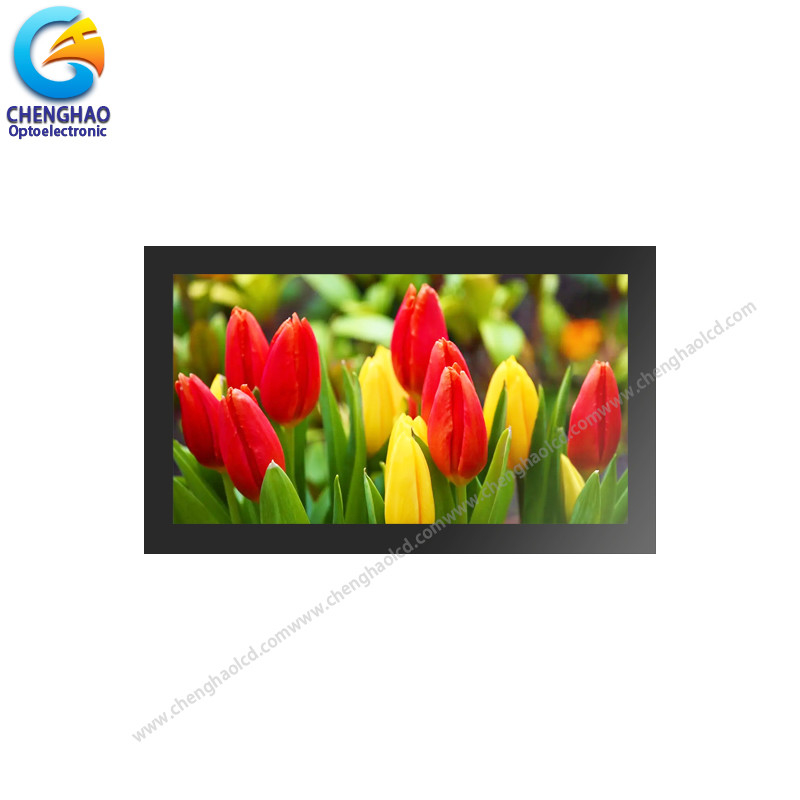

10.1 pollice angolo di visione completo Color Touch LCD Display Risoluzione 1024x600
1. Specifica
| Tipo: |
TFT |
| Direzione di visione: |
80/80/80,80 |
| Modalità di visualizzazione |
IPS |
| Temperatura di funzionamento: |
-30°C~80°C |
| Temperatura di conservazione: |
-30°C~80°C |
| Controllo del driver: |
* * |
| Tipo di interfaccia |
SPI |
| Brillantezza: |
400 CD/m2 |
2Descrizione.

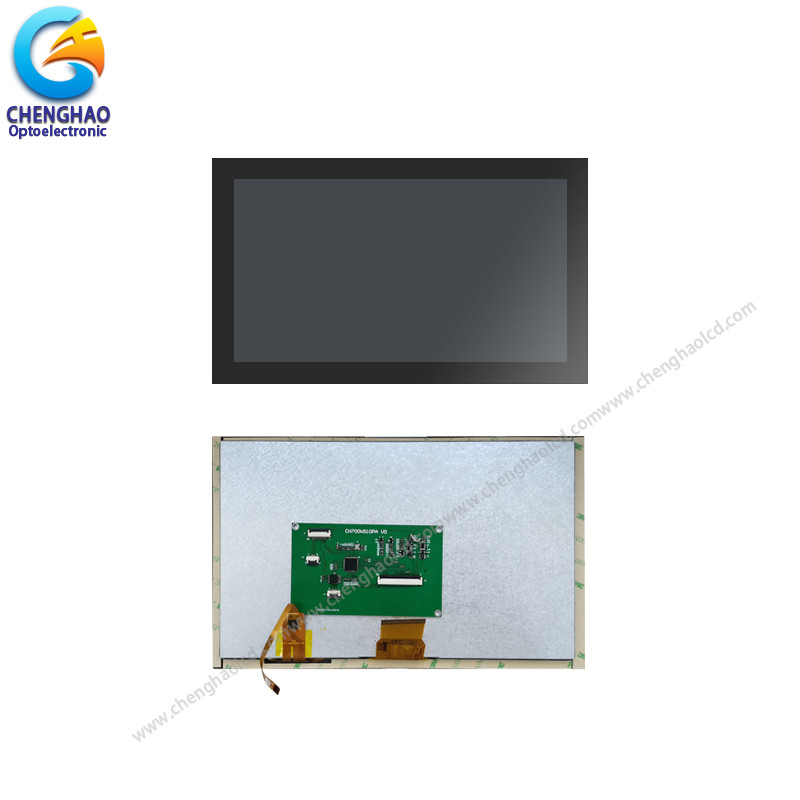

CHenghao Optoelectronic CH101WS07A-CT è un display LCD touch a colori a angolo visivo completo, che comprende principalmente un pannello touch (TP), un pannello LCD, un assemblaggio di retroilluminazione (BL), un driver IC e un FPC.
(1) Questo TP è un pannello touch capacitivo (CTP), che utilizza GT911 come driver IC, comunica con altri componenti attraverso l'interfaccia I2C e supporta il multi-touch.
(2) Il pannello LCD è di tipo TFT, che consente agli utenti di leggere lo schermo LCD con un'ampia angolazione di visione (80/80/80/80).Area a colori attiva da 1 pollice del pannello LCD in grado di riprodurre animazioni video HD da 1024x600 pixel.
(3) BL e FPC possono essere personalizzati in base alle esigenze del cliente.
Se il CH101WS07A-CT non può soddisfare le vostre esigenze, abbiamo molte soluzioni simili di display LCD tra cui scegliere, potete ottenerle tramite il nostro servizio clienti online.
3Disegni
Nota:
(1) Tipo di schermo: 10.1 TFT+CTP
(2) Direzione di visione: 80/80/80/80
(3) Temperatura di funzionamento: -20 °C -70 °C
(4) Temperatura di conservazione: -30 °C -80 °C
(5) Tolleranza di smontaggio: ±0.20
(6) Protezione: ROHS
4Qucik Dettaglio
Tipo LCD:10.1·TFT + CTP
Garanzia:un anno
Disposizione dei punti: 1024 ((RGB) × 600 punti
Matrice di filtri a colori: striscia verticale RGB
Modalità di visualizzazione: IPS / Trasmettitore / Normalmente nero
Direzione di visione: 80/80/80/80
Tipo di CTP: G+G
Trattamento superficiale: 6 ore
CTP Driver IC: GT911
Fornitore di LCD: Chenghao Optoelectronic
Dimensioni del modulo: 252,00 ((W) × 155.5.00(H) × 10.75(T) mm
Dimensioni TFT: 235,00 W × 143,00 H × 5,0 T mm
Area attiva: 222,72 (W) × 125,28 (H) mm
LENZA Area visiva: 223,72 (W) × 126,28 (H) mm
Punto di passo: 0,2175 ((W) × 0,2088 ((H) mm
Interfaccia TFT:SPI
CTP:I2C
Temperatura di funzionamento: -20 ~ +70 °C
Temperatura di conservazione: -30 ~ +80 °C
Luce posteriore: 42 LED bianchi
Peso: TBD g
5Applicazione
6. FAQ
Q1: Accettate schermi personalizzati e touch screen?
R: Certo, puoi personalizzare il FPC, il retroilluminazione e il touch screen.
D2: Che tipo di interfaccia è il tuo display?
R: I display di piccole dimensioni generalmente supportano SPI,MCU,RGB,MIPI. I display di medie dimensioni generalmente supportano LVDS,MIPI,EDP. Diverse specifiche utilizzano interfacce diverse.
D3: Ha usato un touch screen capacitivo o un touch screen resistivo?
Abbiamo uno schermo touch capacitivo e uno touch resistivo.
Q4: Qual è la vostra politica di campionamento?
R: Se ci sono scorte, è possibile prendere un campione in qualsiasi momento, se non ci sono scorte, ci vorrà un po' di tempo, e poi attendere che i materiali tornino a prendere il campione.Ma il cliente ha bisogno di pagare il costo del campione e la tariffa espressa.
Q5: Quanto è il tempo di consegna per la produzione di massa?
R: La produzione di massa richiede circa 20-45 giorni lavorativi, a seconda del modello e della quantità di ordine.
