Descrizione di prodotto

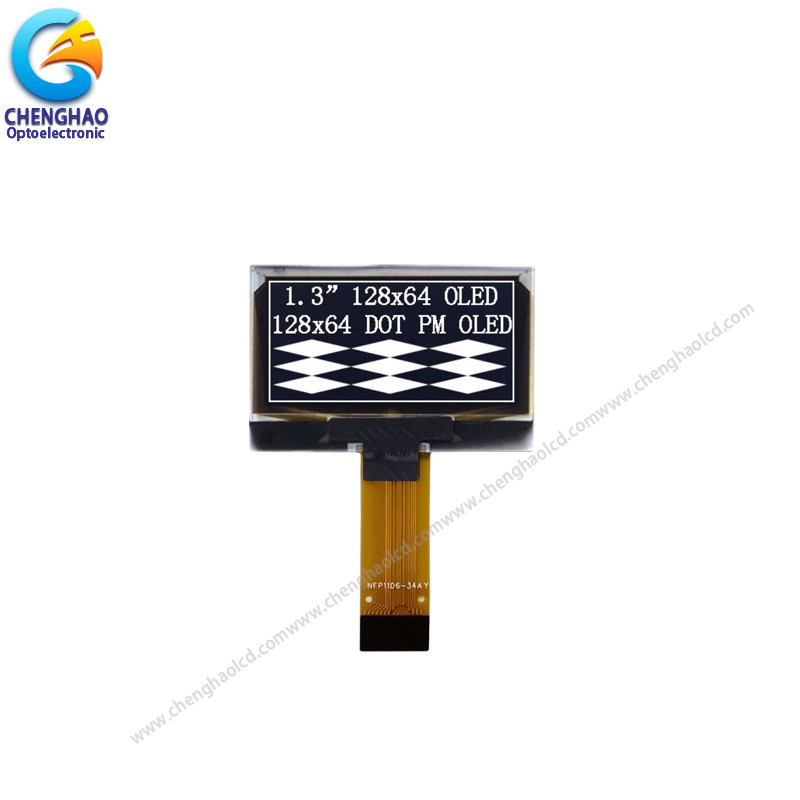

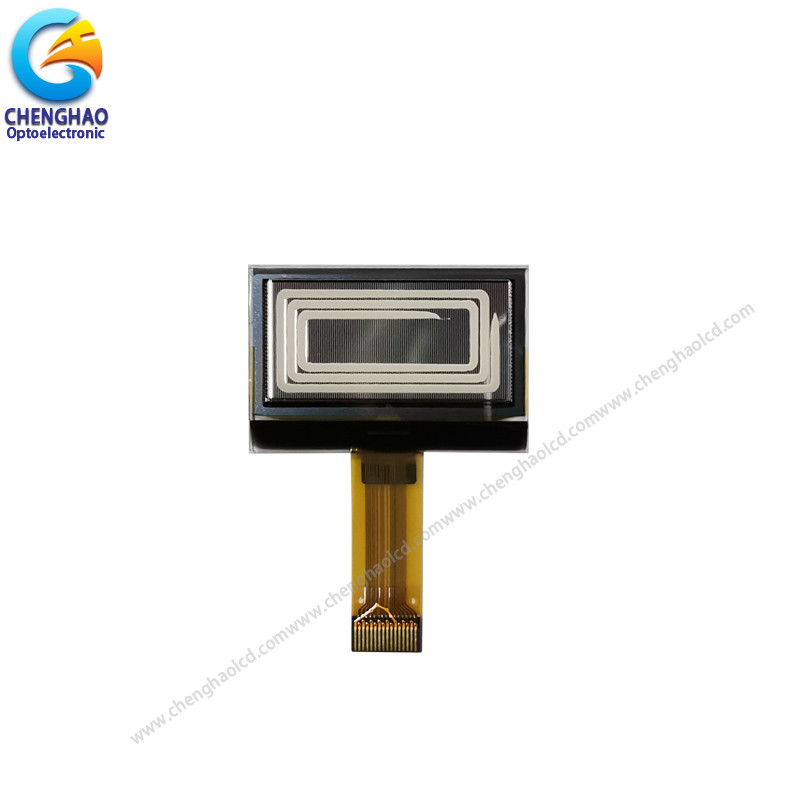

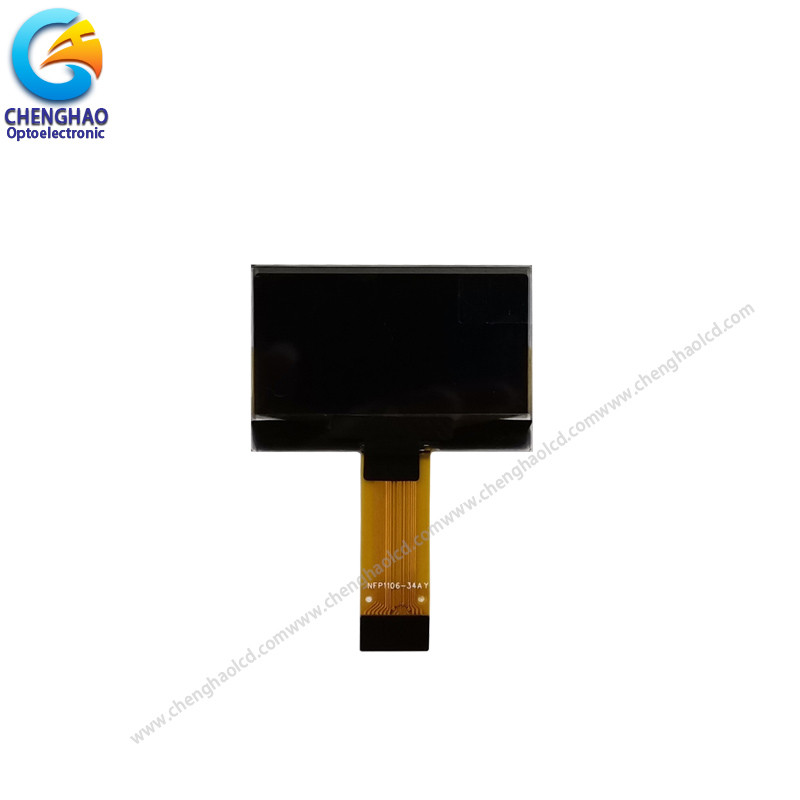

12864 Display LCD monocromo 16 pin 1.3 pollici 128*64 LCD COG Moduli grafici
1Specificativi di base
1.1 Specifiche di visualizzazione
1) Modalità di visualizzazione: Matrice passiva
2) Colore del display: monocromo (bianco)
3) Impiego al volante: 1/64
1.2 Specificativi meccanici
1) Disegno di linea: secondo il disegno di linea allegato
2) Numero di pixel: 128
3) Dimensione del pannello: 34,5 ∙ 23,0 ∙ 1,4 (mm)
4) Area attiva: 29,42 14,7 (mm)
5) Pitch dei pixel: 0,23 mm
6) Dimensione dei pixel: 0,21
7) Peso: 2,18 g
1.3 Area attiva / mappatura della memoria e costruzione dei pixel
1.4 Disegno meccanico
2. Rating massimi assoluti
|
Parametro
|
Il simbolo
|
Min.
|
Max.
|
Unità
|
Altre note
|
|
Tensione di alimentazione per la logica
|
V.DD
|
- Zero.3
|
4 |
V.
|
1, 2
|
|
Tensione di alimentazione per il display
|
V.CC
|
0 |
14 |
V. |
1, 2
|
|
Tensione di alimentazione per DC/DC
|
VBAT
|
0.3
|
5 |
V. |
1, 2
|
|
Temperatura di funzionamento
|
TOP
|
- Quaranta.
|
85
|
°C
|
|
|
Temperatura di conservazione
|
TSTG
|
- Quaranta.
|
85
|
|
3 |
|
Tempo di vita (120 cd/m)2)
|
|
10,000
|
- |
ora
|
4 |
|
Tempo di vita (80 cd/m)2)
|
|
30,000
|
- |
ora
|
4 |
|
Tempo di vita (60 cd/m)2)
|
|
50,000
|
- |
ora
|
4 |
Nota 1: Tutte le tensioni di cui sopra sono basate su VSS= 0V.
Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, la rottura permanente del
Inoltre, per le operazioni normali, è auspicabile utilizzare questo modulo sotto il controllo del
condizioni di cui alla sezione 3. Optica e caratteristiche elettriche. Se si utilizza questo modulo
al di là di queste condizioni, può verificarsi un malfunzionamento del modulo e l'affidabilità del modulo
può deteriorarsi.
Nota 3: Gli intervalli di temperatura definiti non comprendono il polarizzatore.
la temperatura del polarizzatore deve essere di 80°C.
Nota 4: VCC= 12,0V, Ta)= 25°C, 50% scacchiera.
La configurazione del software segue la sezione 4.4 Inizializzazione.
La durata media di funzionamento è indicata come il 50% della luminosità iniziale raggiunta.
la temperatura ambiente è calcolata mediante il funzionamento accelerato a temperature elevate.
3.. caratteristiche ottiche ed elettriche
3.1 Caratteristiche ottiche
|
Caratteristiche
|
Il simbolo
|
Condizioni
|
Min.
|
Tipologia
|
Max.
|
Unità
|
|
Brillantezza
(VCCFornito esternamente)
|
LBr
|
Nota 5
|
100
|
- |
- |
cd/m2
|
|
Brillantezza
(VCC generato da DC/DC interno)
|
Lbr
|
Nota 6
|
90
|
110
|
130
|
cd/m2
|
|
C.I.E. (bianco)
|
(x)
(y)
|
C.I.E. 1931
|
0.25
0.27
|
0.29
0.31
|
0.33
0.35
|
|
|
Contrasto della stanza buia
|
CR
|
|
|
2000:1
|
|
|
|
Angolo di visione
|
|
|
|
Libero
|
|
grado
|
* Misurazione ottica a VDD = 2,8 V, VCC = 12 V e 9 V.
La configurazione del software segue la sezione 4.4 Inizializzazione.
3.2 Caratteristiche della corrente continua
|
Caratteristiche
|
Il simbolo
|
Condizioni
|
Min.
|
Tipologia
|
Max.
|
Unità
|
|
Tensione di alimentazione per la logica
|
V.DD
|
|
1.65
|
2.8
|
3.3 |
V. |
|
Tensione di alimentazione per il display
(Fornito esternamente)
|
V.CC
|
Nota 5
(disattivazione della corrente continua interna)
|
- |
12 |
- |
V. |
|
Tensione di alimentazione per DC/DC
|
VBAT
|
Abilitazione DC/DC interna
|
3.5 |
- |
4.2 |
V. |
|
Tensione di alimentazione per il display
(Generato da DC/DC interno)
|
VCC
|
Nota 6
(Abilitazione DC/DC interna)
|
6.4
|
- |
9 |
V. |
|
Input di alto livello
|
V.IH
|
Io...Sulla strada= 100μA, 3,3 MHz
|
z 0,8 VDD
|
- |
V.DD
|
V. |
|
Input a basso livello
|
V.IL
|
Io...Sulla strada= 100μA, 3,3 MHz
|
0 |
- |
0.2VDD
|
V. |
|
Produzione di alto livello
|
V.Oh, sì.
|
Io...Sulla strada= 100μA, 3,3 MHz
|
0.9xVDD
|
- |
V.DD
|
V. |
|
Prodotto a basso livello
|
V.OL
|
Io...Sulla strada= 100μA, 3,3 MHz
|
0 |
- |
0.1 VDD
|
V. |
|
Corrente di funzionamento per VDD
|
Io...DD
|
|
- |
180 |
300 |
μA
|
|
Corrente di funzionamento per VCC
(VCCFornito esternamente)
|
Io...CC
|
Nota 7
|
- |
17 |
28 |
mA
|
|
Corrente di funzionamento per VBAT
(VCC generato da DC/DC interno)
|
IBAT
|
Nota n. 8
|
- |
45 |
50 |
mA |
|
Nota n. 8
|
Io...DD, dormire
|
|
- |
1 |
5 |
μA
|
|
Corrente in modalità di riposo per VCC
|
Io...CC, SLEEP
|
|
- |
2 |
10 |
μA
|
Nota 5 e 6: La luminosità (Lbr) e la tensione di alimentazione per il display (VCC) sono soggette alla modifica del pannello
Le caratteristiche e le richieste del cliente.
Nota 7: VDD = 2,8V, VCC = 12V, IREF = 910K 100% Area di visualizzazione Accendere.
Nota 8: VDD = 2,8V, VCC = 9V, IREF = 560K 100% area di visualizzazione Accendere.
* La configurazione del software segue la sezione 4.4 Inizializzazione.
Domande frequenti
Q1: Accettate schermi personalizzati e touch screen?
R: Certo, puoi personalizzare il FPC, il retroilluminazione e il touch screen.
D2: Che tipo di interfaccia è il tuo display?
R: I display di piccole dimensioni generalmente supportano SPI,MCU,RGB,MIPI. I display di medie dimensioni generalmente supportano LVDS,MIPI,EDP. Diverse specifiche utilizzano interfacce diverse.
D3: Ha usato un touch screen capacitivo o un touch screen resistivo?
Abbiamo uno schermo touch capacitivo e uno touch resistivo.
Q4: Qual è la vostra politica di campionamento?
R: Se ci sono scorte, è possibile prendere un campione in qualsiasi momento, se non ci sono scorte, ci vorrà un po' di tempo, e poi attendere che i materiali tornino a prendere il campione.Ma il cliente ha bisogno di pagare il costo del campione e la tariffa espressa.
Q5: Quanto è il tempo di consegna per la produzione di massa?
R: La produzione di massa richiede circa 20-45 giorni lavorativi, a seconda del modello e della quantità di ordine.
