320x240 3,5" pannello dell'affissione a cristalli liquidi della lampadina dello schermo 1000nits di TN IPS Tft alto
ContPerson : Tina Fu
Numero di telefono : +86 755-27806536
WhatsApp : +8615919862398
Quantità di ordine minimo : | 1 PZ | Prezzo : | / |
---|---|---|---|
Imballaggi particolari : | Tutti i prodotti sono imballati nel modo giusto per tenerlo al sicuro. Per prodotti di piccole dimen | Tempi di consegna : | 7-15 giorni lavorativi |
Termini di pagamento : | T/T | Capacità di alimentazione : | 300Kpz/mese |
Luogo di origine: | ShenZhen, Cina | Marca: | Chenghao/Oem |
---|---|---|---|
Certificazione: | ROHS、ISO9001、CE | Numero di modello: | CH190QV01A |
Informazioni dettagliate |
|||
Nome di prodotto: | 1,9 tft | Dimensione del modulo: | 25,8 (L) × 49,72 (A) × 1,43 (P) mm |
---|---|---|---|
Area attiva: | 22,7 (larghezza) × 42,72 (altezza) mm | Densità dei punti: | 0,1335 (L) × 0,1335 (A) mm |
Interfaccia: | mcu/SPI | temp: | -20~+70℃ |
Temp. di stoccaggio: | -30~+80℃ | Luce posteriore: | 4 LED bianchi |
Evidenziare: | 1,9 esposizione LCD di Tft IPS,170x320 punteggia l'esposizione LCD di IPS |
Descrizione di prodotto

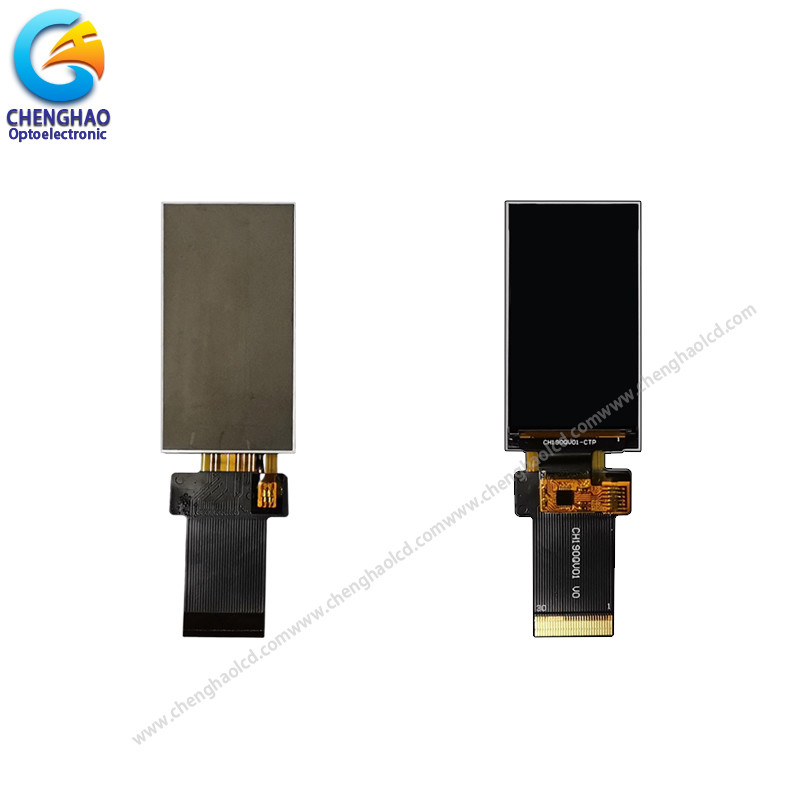

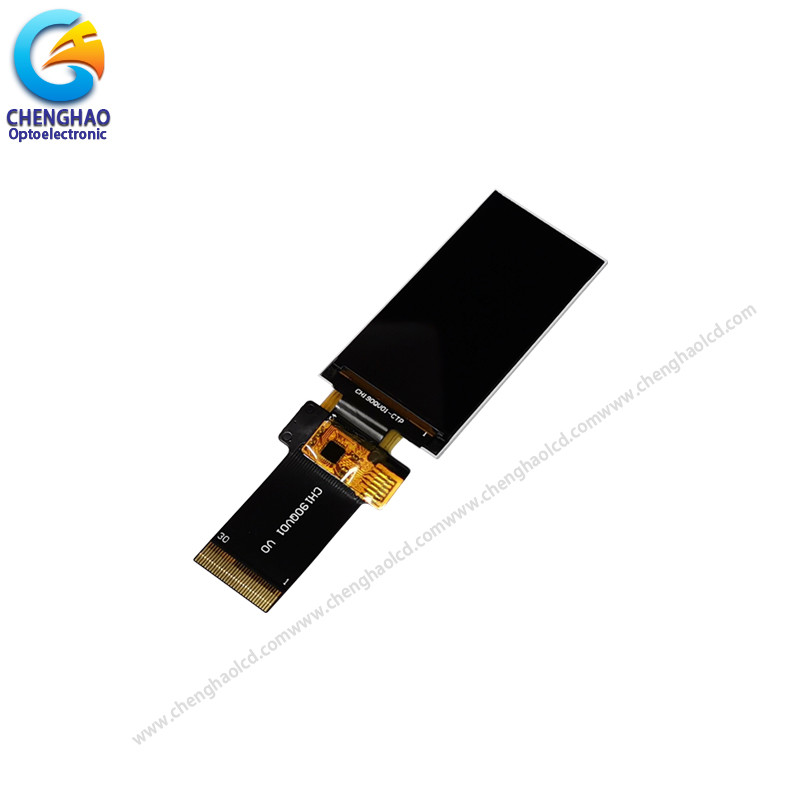

1,9 interfaccia del modulo 170x320 Qvga Mcu Spi dell'esposizione dell'affissione a cristalli liquidi di Tft IPS
1. Specificazione
Tipo di esposizione | CH190QV01A |
Modello dell'esposizione |
IPS/Transmissive/normalmente nero
|
Risoluzione dell'esposizione | punti 170*320 |
Contrasto | 800 |
Dimensione globale |
25,8 (W) ×49,72(H) ×1,43(T)millimetro
|
Area attiva (A.A) |
22,7 (W) ×42,72(H)millimetro
|
Luminace | un ² di 400 cd/m |
2. Descrizione
L'esposizione CH190QV01A di modello di ChengHao è un display a cristalli liquidi sottile del transistor di film della matrice attiva di colore (TFT) (LCD) facendo uso di silicio amorfo TFTs come dispositivi di commutazione. Questo modello è composto di pannello LCD, di driver IC, di lampadina e di FPC.
Il pannello dell'affissione a cristalli liquidi appartiene al tipo di TFT (schermo verticale), adotta la tecnologia di visualizzazione di IPS ed il migliore angolo di visione è angolo di visione completo (80/80/80/80). C'è un'area a 1,9 pollici della matrice a punti di questo pannello dell'affissione a cristalli liquidi del tft, capace di visualizzazione delle immagini video di 170 (RGB) pixel *320.
Come il driver IC del modulo, ST7789 è installato sul pannello di vetro e comunica con FPC per visualizzare i colori 262/65K introducendo i segnali di RGB. Sostiene l'multi-interfaccia di SPI e di MCU.
FPC può essere personalizzato secondo i requisiti di cliente, compreso la struttura di forma, la definizione di interfaccia, ecc.
3. Disegni
Note:
(1) tipo di esposizione: TFT a 1,9 pollici
(2) direzione d'esame: 80/80/80/80
(3) funzionare temporaneo: -20~70 ℃
(4) impiegati di stoccaggio: -30~80 ℃
(5) tolleranza di Unmarker: ±0.20
(6) protezione: ROHS
4. Dettaglio di Qucik
* modulo |Nome: 1,9 interfaccia del modulo 170x320 Qvga MCU SPI dell'esposizione dell'affissione a cristalli liquidi di Tft IPS
* colore: 262K
* contrasto: 800
* DIREZIONE D'ESAME: 80/80/80/80
* AZIONAMENTO LCD IC: ST7789
* MODO DEL POLARIZZATORE: Negazione TRANSMISSIVE/
* IMPIEGATI DI FUNZIONAMENTO: -20°C~+70°C
* IMPIEGATI DI STOCCAGGIO: -30°C~+80°C
* TOLLERANZA DI UNMARKER: ±0.20
* REQUISITI DI PROTEZIONE DELL'AMBIENTE: RoHS
NUOVO
* numero di FPC: 30pin
* tipo leggero posteriore: 4 LED bianco
* tempo di vita: 20000 ore
* SCHEMA CIRCUITALE DI BL:
* Luminace: 400 cd/m2
5. Applicazione
6. FAQ
Q1: Che tipo di interfaccia è il vostro schermo di visualizzazione?
: Di piccole dimensioni delle esposizioni sostenga generalmente SPI, MCU, il RGB, MIPI. che le esposizioni di medie dimensioni sostengono generalmente LVDS, MIPI, specifiche di EDP.Different usano le interfacce differenti.
Q2: Fate avete utilizzato il touch screen capacitivo o il touch screen resistente.
: Abbiamo il touch screen capacitivo e touch screen resistente.
Q3: Che cosa è la vostra politica del campione?
: Se c'è di riserva, potete provare in qualunque momento, se non ci sono azione, richiederete un certo tempo e poi aspetterete i materiali per ritornare provare. Ma il cliente deve pagare la tassa del campione e la tassa precisa.
Q4: Quanto tempo è il vostro termine d'esecuzione per fabbricazione in serie?
: Richiede circa 20 - 45 giorni lavorativi per fabbricazione in serie, secondo il modello e la quantità di ordine.
Q5: Come assicurare consegna stabile a lungo termine?
: In primo luogo, raccomanderemo i prodotti che possono essere consegnati a lungo ai clienti ed in secondo luogo, avremo in anticipo tantissime azione a lungo.
Q6: Che cosa è il vostro modo di pagamento per fabbricazione in serie?
: Generalmente, dopo la ricezione del deposito 50%-100% dai clienti, cominciano a preparare i materiali. La consegna è circa 5 giorni lavorativi dopo aver ricevuto il pagamento finale.
Q7: Ispezionerete le merci prima della consegna?
: Sì, spediremo le merci dopo ispezione 100%.
