modulo circolare dell'affissione a cristalli liquidi della struttura aperta dell'esposizione 40P dell'affissione a cristalli liquidi di 300nits SPI Tft
ContPerson : Tina Fu
Numero di telefono : +86 755-27806536
WhatsApp : +8615919862398
Minimum Order Quantity : | 1PCS | Prezzo : | / |
---|---|---|---|
Packaging Details : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | Delivery Time : | 7-15 working days |
Payment Terms : | T/T | Supply Ability : | 300Kpcs/month |
Place of Origin: | ShenZhen, China | Marca: | Chenghao/Oem |
---|---|---|---|
Certificazione: | ROHS、ISO9001、CE | Model Number: | CH80480M070 |
Informazioni dettagliate |
|||
Nome di prodotto: | SCHERMO DI USART HMI | Risoluzione: | pixel 800x480 |
---|---|---|---|
Colore: | 65K, 16bit RGB | Luminanza: | 220 Cd/m2 |
Contrasto: | 200:1 | Direzione d'esame: | 55/55/55/30 |
Tipo della lampadina: | LED bianco | Funzionamento temporaneo: | -20~+70℃ |
Evidenziare: | Schermo del grado medico USART HMI,Schermo 800x480 di USART HMI,Schermo di USART HMI con il RTP |
Descrizione di prodotto

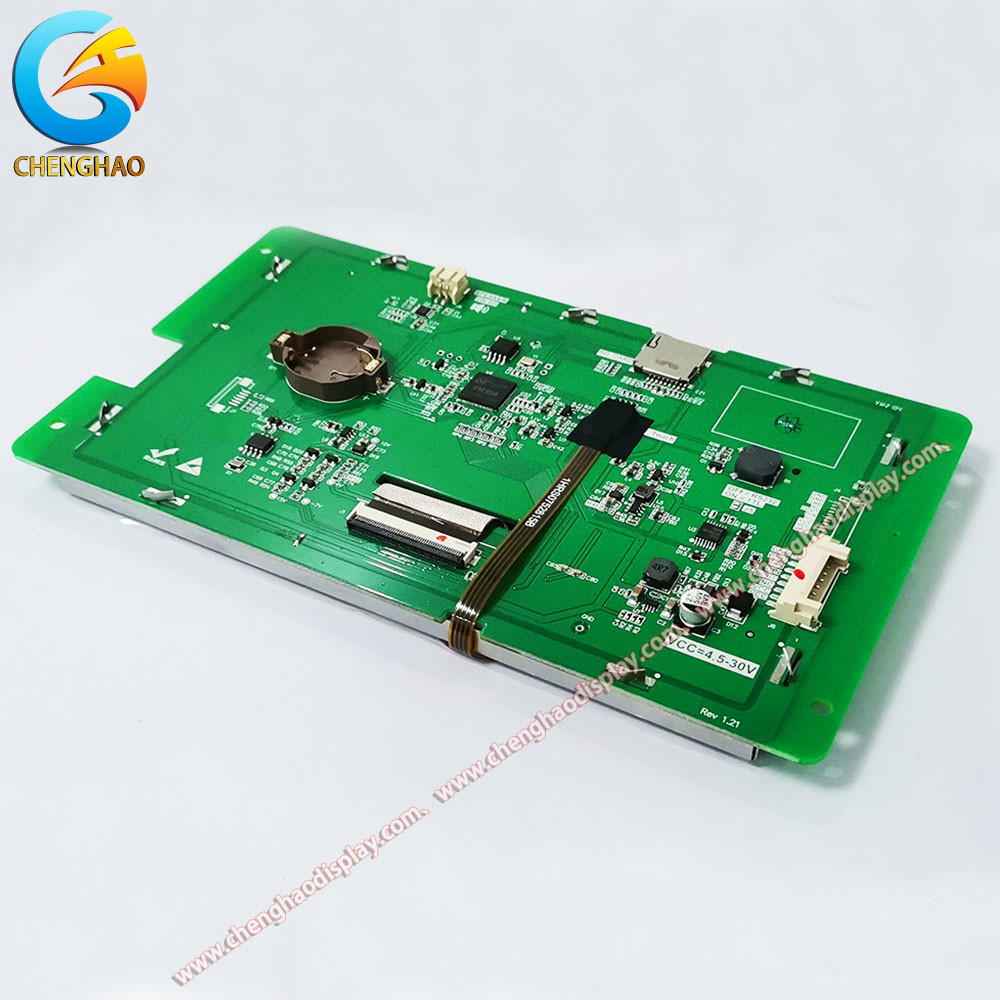

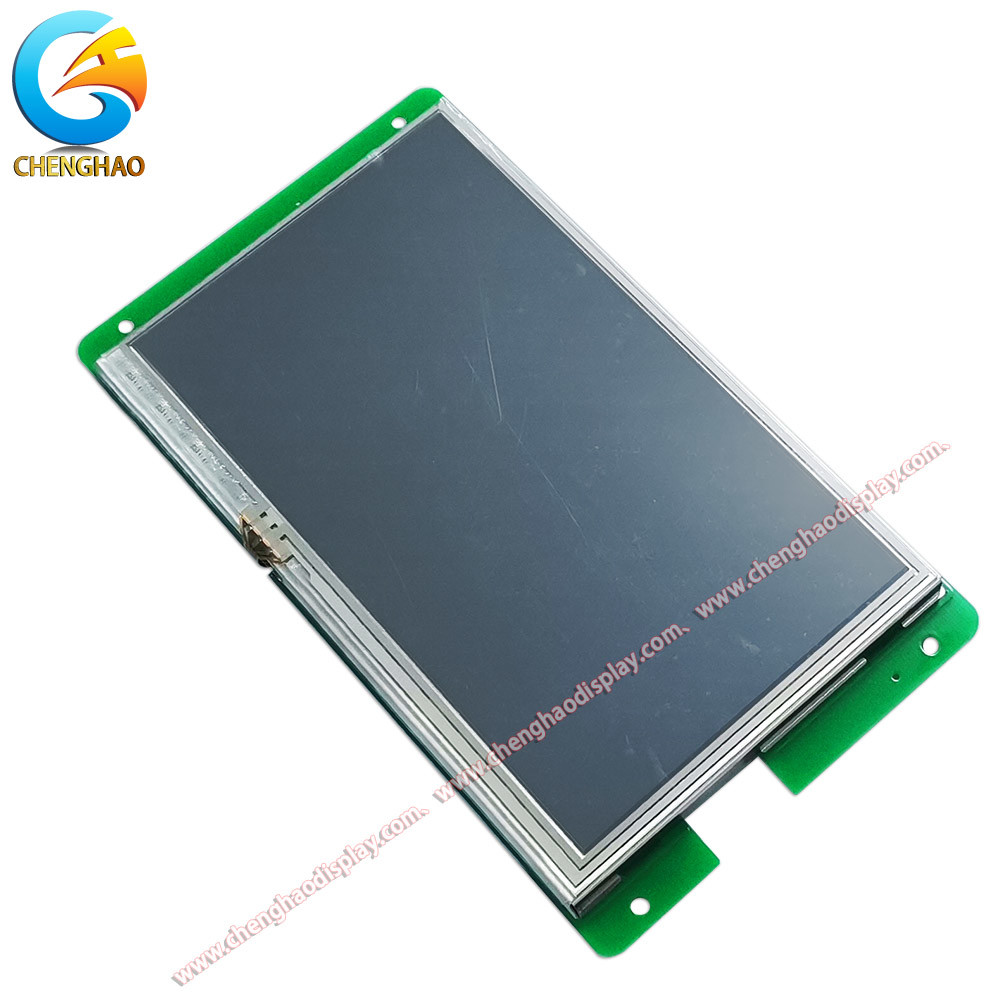

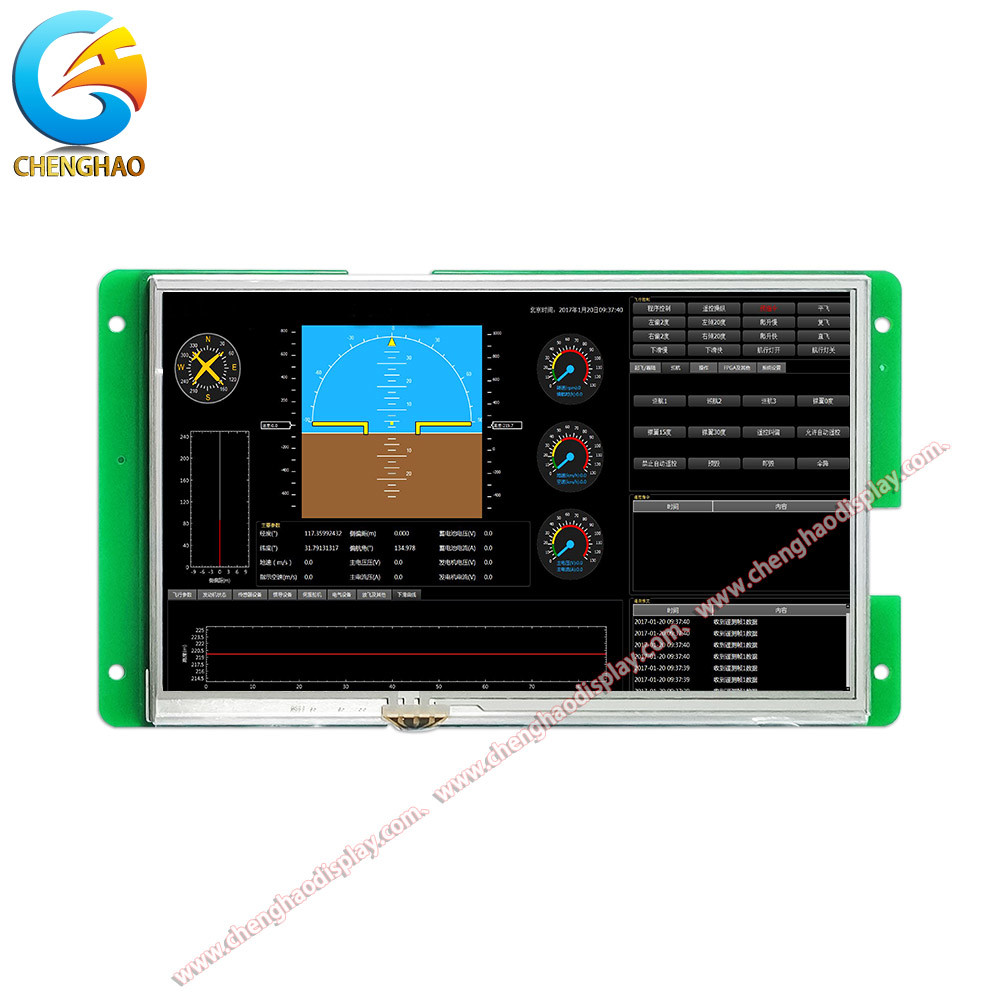

Modulo a 7 pollici medico dello SCHERMO di RGB 800x480 USART HMI del bit del grado 16 con il RTP
1. Parametri dell'esposizione di schermo a colori a cristalli liquidi
Modulo nessun | CH80480M070 |
M.-serie della gamma di prodotti | Grado medico |
unità di elaborazione del centro | unità di elaborazione di 400M SOC |
sistema operativo | Nessun sistema operativo, può funzionare dopo potere sopra |
tipo di accordo | L'insieme delle istruzioni di configurazione di difetto, il computer host può essere configurato eseguire MODBUS RTU, protocollo di XGUS |
linguaggio di scripting | Lo scritto di LUA, le funzioni di logica, di protocollo e di algoritmo scritte dagli utenti possono essere fatti funzionare dentro lo schermo |
dimensione | 7,0 pollici |
risoluzione | 800*480 |
Direzione dell'installazione | Esposizioni del supporto della parte girevole di gradi di sostegni 0, 90, 180 e 270 |
stoccaggio | 128Mbit |
fonte | Le fonti di vettore incorporate, anti-aliasing del bordo che elabora, sostiene l'ASCII, GBK, GB2312, fonti di UNICODE (lingua globale) di tutta la dimensione e possono anche personalizzare qualunque esposizione della fonte del computer |
stoccaggio dell'immagine | Compressione del JPEG, del png di sostegno (semi-trasparente/interamente trasparente) e stoccaggio di immagine di sostegno di qualsiasi dimensione. Può immagazzinare circa 185 immagini a schermo pieno nel totale (calcolato in base alla dimensione di 80KB/picture, il formato del BMP non è raccomandato). Il rapporto di compressione di immagine è differente, questo valore oscillerà su e giù |
colore | 65K colori, 16 bit RGB |
Tensione | 4.5-30V |
consumo di energia | La lampadina più tenue, nessun altoparlante: 0.8W La lampadina più tenue, con gli altoparlanti: 1.8W Lampadina più luminosa, nessun altoparlante: 2.4W La lampadina più luminosa, con gli altoparlanti: 3.3W |
metodo di comunicazione | RS232/TTL (livello di difetto della fabbrica 232, breve J5 sono livello di TTL) |
Di baud rate di comunicazione | 1200~921600bps, di baud rate tipico: 115200bps |
Specifiche del connettore di comunicazione | Difetto HY2.0-8P, FPC1.0-10P facoltativo |
Download locale di immagine | Carta di deviazione standard |
Locale dei firmware/aggiornamento a distanza | Inserisca la carta di deviazione standard per migliorare localmente/per sostenere la porta seriale a distanza della scheda madre dell'utente per migliorare i firmware dello schermo |
Aggiornamento a distanza di immagine | Utenti di sostegno per usare a distanza la loro porta seriale della scheda madre per migliorare i progetti in relazione con lo schermo dell'immagine, le fonti, i file di configurazione, ecc. |
Temporizzatore in tempo reale (RTC) | Orologio di sostegno, temporizzatore, conto alla rovescia ed altre funzioni |
Efficace area della visualizzazione (aa) | Length*Width = 155.0mm*87.0mm |
Dimensione del prodotto (length*width*height) | 188.9mm*105.1mm*16.7mm (max, compreso il TP) |
Software sostenente del PC | VisualTFT® |
Temperatura di lavoro | -20~+70℃ |
Temperatura di stoccaggio | -30~+80℃ |
Avoirdupois di input | di sostegno |
Audio giocatore | Il MP3 l'audio formato (altoparlante 4Ω2W, mono), ha diviso lo spazio di stoccaggio con le immagini. Se il formato mp3 è adottato Il tasso del campione è 128kbps e l'uso di memoria è 0.92MB/minute |
2. Prova di affidabilità del modulo dell'affissione a cristalli liquidi di USART HMI
Tutti gli schermi di serie di Chenghao optoelettronici hanno subito una serie di prove di affidabilità trattate prima di fabbricazione in serie: alto e bassa temperatura, ESD, scoppio, radiazione, vita di tocco ed altre prove per assicurare qualità del prodotto
(1) ambiente della Prova-prova di ESD:
Temperatura ambiente della prova: 25°C
Umidità dell'ambiente di test: 50%
Processo della prova: Disponga pianamente il prodotto sul banco di prova e realizzi il contatto e lo scarico dell'aria sull'area del fermaglio e di esposizione del ferro dello schermo della porta seriale a loro volta, secondo le indicazioni della figura qui sotto; osservi se le risistemazioni ed i nuovi inizi dello schermo, le anomalie delle esposizioni, ecc.
(2) ambiente della Prova-prova di invecchiamento di bassa temperatura e di livello
Temperatura dell'ambiente di test: -20~+70℃
Umidità dell'ambiente di test: 60%±3%RH
Processo della prova: Disponga il prodotto obliquamente nella scatola della prova di bassa temperatura e di livello, secondo le indicazioni di figura 3-3; passi 72H la temperatura elevata, la bassa temperatura, livello e la prova alternante invecchiare di bassa temperatura, osserva se le risistemazioni ed i nuovi inizi dello schermo, esposizioni anormalmente e funzioni anormalmente durante la prova e dopo la prova.
prova di impulso del gruppo (di 3) - ambiente di test
Temperatura ambiente della prova: 25°C
Umidità dell'ambiente di test: 50%
Processo della prova: disponga pianamente il prodotto sul banco di prova ed il potere del rifornimento allo schermo con l'alimentazione accoppiato con il generatore del gruppo di impulso dal generatore del gruppo di impulso, secondo le indicazioni della figura; osservi se le risistemazioni ed i nuovi inizi dello schermo, esposizioni anormalmente e tocchi anormalmente durante l'esperimento.
3. Configurazione dello scritto di LUA dell'esposizione di SPI TFT LCD
Gli schermi di serie F tipi, M. tipi ed IOT tipi lanciati dall'optoelettronica il Co., la srl tutta di Shenzhen Chenghao sostengono gli scritti di lingua di LUA. Lo schermo di serie fornisce uno scritto ricco api di LUA e l'interfaccia di chiamata ripetuta. Gli utenti possono direttamente fissare ed ottenere lo stato corrente di tutti i comandi di configurazione chiamando l'interfaccia di api. Combinato con la logica scritta che elabora, lo schermo può completare le azioni prevedute senza la partecipazione di un MCU esterno, riducente il della comunicazione dei dati fra il MCU e lo schermo.
LUA è un linguaggio di scripting leggero con sintassi e logica più semplici che il linguaggio C, in modo dagli sviluppatori possono cominciare direttamente. La lingua di LUA viene con una biblioteca di funzione matematica ben funzionante, l'elaborazione di corda, JSON ed altre biblioteche ed ha contributo di funzione alle operazioni matematiche comuni, quali la radice quadrata, il coseno di seno, il valore assoluto, ecc.; dovuto l'alta frequenza dello schermo stessa, tutti gli algoritmi complessi sono elaborati dallo schermo, che notevolmente riduce il costo di esecuzione del MCU dell'utente.
Per scrivere lo scritto di LUA del progetto nel software di VisualTFT, clicchi il → [degli strumenti] [LUA Script Programming] sulla barra dei menu per aprirlo
4. architettura del prodotto del monitor LCD medico
Lo schermo di serie industriale lanciato dall'optoelettronica il Co., la srl (chenghaolcd.com) di Shenzhen Chenghao è un terminale video di serie che integra il driver dell'esposizione di TFT, lo stoccaggio della fonte dell'immagine, l'operazione del GUI, l'audio playback ed i vari comandi di configurazione. Il microcomputer monochip dell'utente deve soltanto inviare e ricevere le istruzioni corrispondenti della porta seriale realizzare facilmente l'esposizione di testo, delle immagini e delle curve.
L'unità di elaborazione di serie dello schermo di serie di m. adotta un'unità di elaborazione di 32 bit 400M SOC, che integra le funzioni come decodifica di video memoria di DSR e di immagine del JPEG.
