Display LCD IPS ad alta sensibilità con schermo tattile resistivo capacitivo da 10,1 pollici

Descrizione del prodotto:

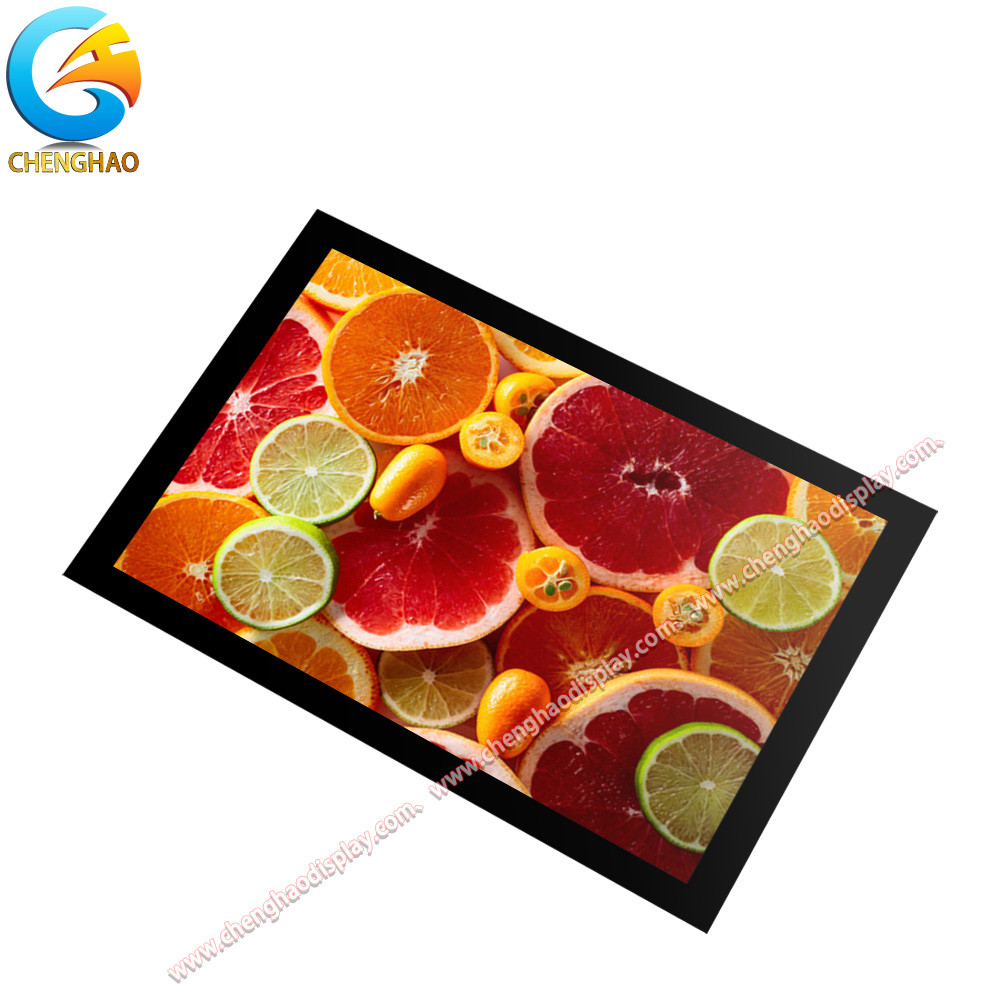

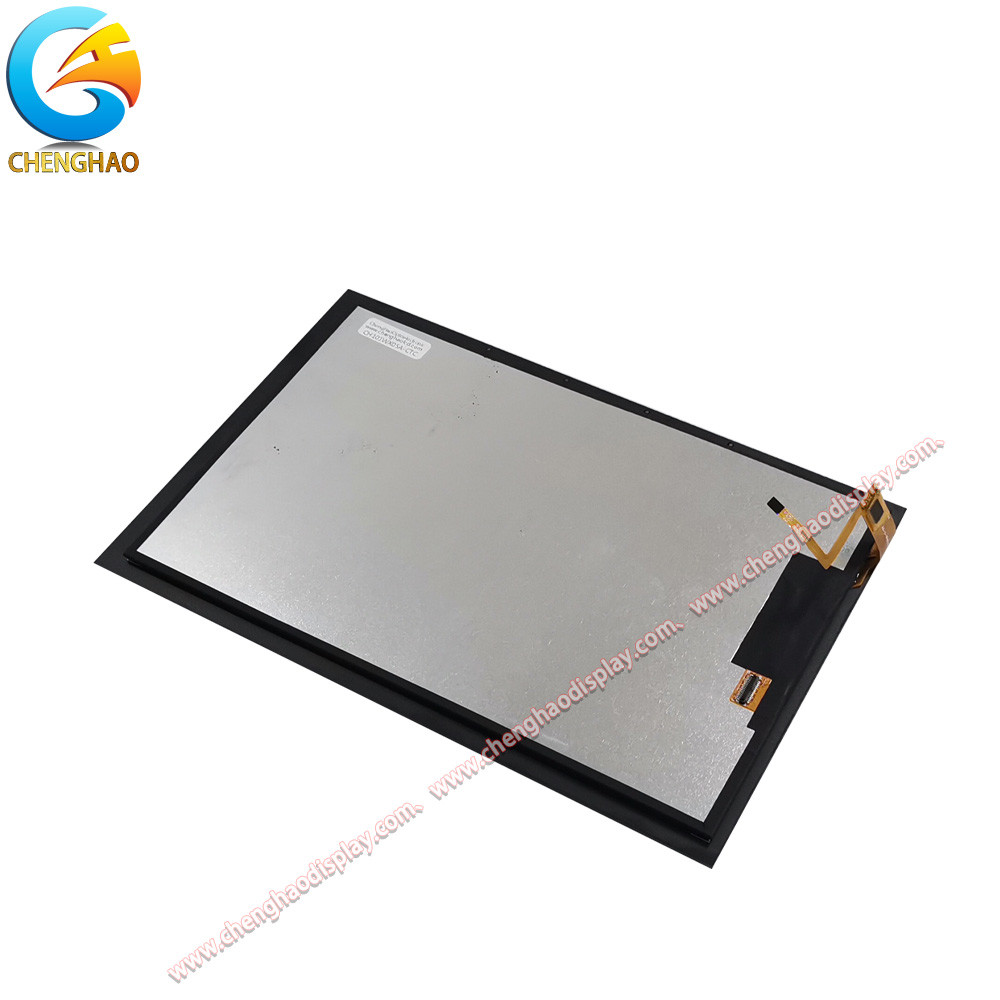

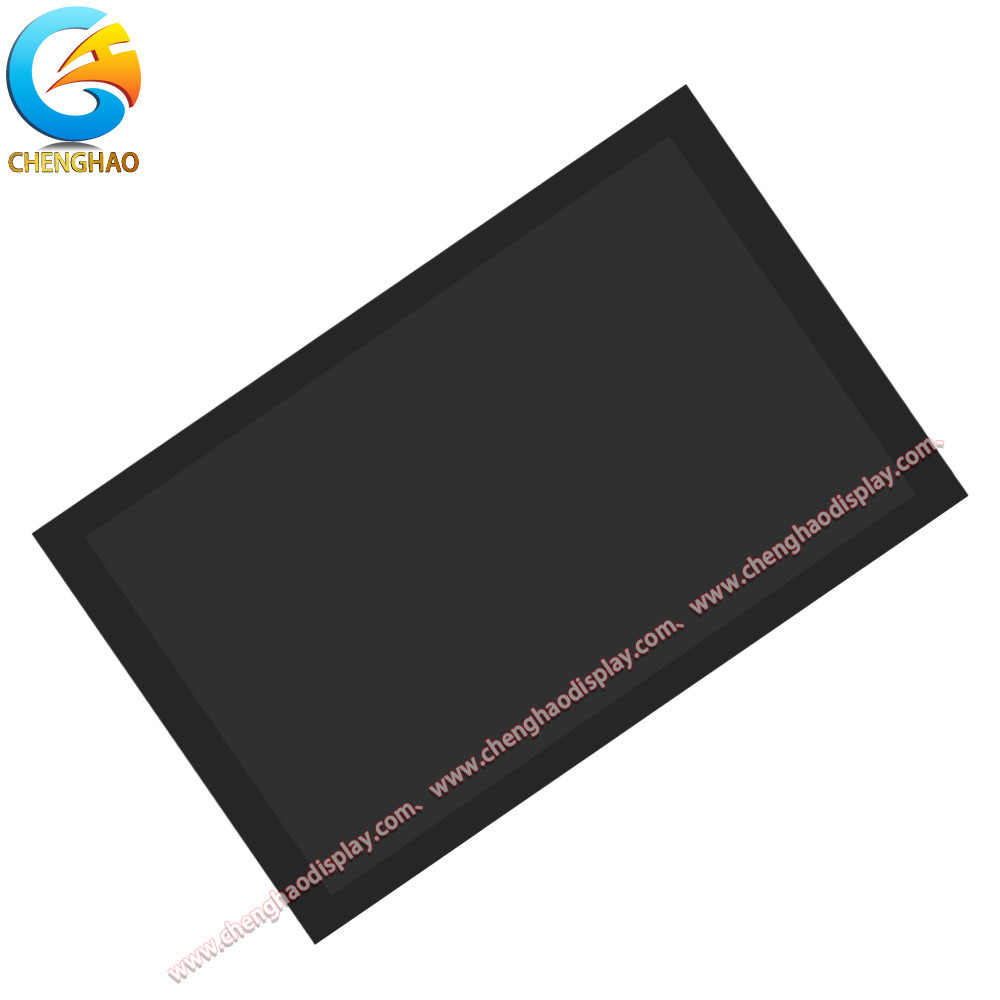

CH101WX05A-CTC è un modulo LCD TFT a colori verticali da 10,1 pollici progettato per applicazioni che richiedono un'elevata redditività e prestazioni stabili.La sua risoluzione di 800×1280 combinata con la tecnologia IPS ampio angolo di visione (80/80/80/80) presenta una qualità dell'immagine delicata e ampio angolo di visione, adatto a dispositivi che richiedono la condivisione multi-persone o operazioni di interfaccia complesse. La luminosità tipica di 300 cd/m2 fornisce un effetto di visualizzazione morbido e chiaro in ambienti interni,e con modalità di visualizzazione trasmissivi e normalmente nereL'interfaccia MIPI-DSI è abbinata all'FH26-31S-0.3 connettore SHW per garantire la trasmissione dati ad alta velocità e a bassa potenza e la connessione stabile, adattandosi alle esigenze di efficienza dei dispositivi intelligenti.

		Il modulo adotta una soluzione touchscreen capacitiva G+G, una struttura composita di lente in vetro da 2,0 mm e vetro ITO da 0,55 mm e lo spessore totale del modulo è di soli 5,85±0,3 mm,con una larghezza di 50 mm o più, ma non superiore a 150 mm. Il vetro di durezza 6H sulla superficie resiste agli graffi quotidiani. È dotato di un chip GT911 touch, supporta una risposta multi-touch precisa,e migliora l'efficienza dell'interazione uomo-computer.
Per quanto riguarda l'adattabilità ambientale, il CH101WX05A-CTC può funzionare in modo stabile in un ampio intervallo di temperatura da -20°C a 70°C e la temperatura di stoccaggio è estesa a -30°C a 80°C,che è adatto ad ambienti difficili come esterni e industrialiIl modulo è conforme agli standard di protezione ambientale RoHS, ha una struttura compatta ed è facile da integrare in terminali domestici intelligenti, lavagne elettroniche didattiche,attrezzature di visualizzazione commerciale e altri campi, offrendo agli utenti soluzioni affidabili di visualizzazione e touch.CH101WX05A-CTC soddisfa esigenze diverse con prestazioni ad alto costo e prestazioni stabili.

Caratteristiche:

(1) Tecnologia di visualizzazione IPS a schermo verticale da 10,1 pollici: adotta un pannello IPS ad alta risoluzione 800×1280, con design con angolo di visione ampio 80/80/80/80,assicurando un colore preciso e una visualizzazione chiara senza angolo morto, adatto a scenari di collaborazione multi-persona o di interfaccia complessa.

(2) 300 cd/m2 di luminosità e modalità di risparmio energetico: luminosità tipica di 300 cd/m2, combinata con modalità di visualizzazione trasmissivi e normalmente nere,fornisce un'esperienza visiva morbida e chiara in ambienti interni, riducendo al contempo il consumo di energia e prolungando la durata della batteria del dispositivo.

(3) Interfaccia ad alta velocità MIPI-DSI e connettore dedicato: dotato di interfaccia MIPI-DSI, supporta la trasmissione dati ad alta velocità e a bassa potenza ed è dotato di FH26-31S-0.3SHW connettore per garantire la stabilità del segnale e adattarsi agli requisiti di elevata efficienza dei dispositivi intelligenti moderni.

(4) Ampia gamma di temperature, adattabilità ambientale: la gamma di temperature di esercizio è compresa tra -20°C e 70°C e la temperatura di stoccaggio tra -30°C e 80°C.Si adatta a ambienti con elevate differenze di temperatura come ambienti esterni e industriali, garantendo un funzionamento stabile dell'apparecchiatura in condizioni estreme.

(5) Progettazione strutturale leggera e compatta: lo spessore complessivo è di soli 5,85 mm.come il comando centrale montato sul veicolo, terminali portatili, ecc.

(6) Alta trasmissibilità e compatibilità con l'ampia tensione: trasmissibilità ottica ≥ 80%, immagine trasparente e naturale; supporto all'ingresso di ampia tensione da 2,8V a 3,3V,compatibile con una varietà di soluzioni di alimentazione dei dispositivi, e migliorare la flessibilità della progettazione del sistema.

(7) Protezione ambientale e certificazione di affidabilità: rispettare gli standard di protezione ambientale RoHS, sicurezza dei materiali; dopo rigorosi test ambientali, garantire la stabilità a lungo termine,adatti per usi industriali, medici e altri settori con elevati requisiti di affidabilità.

Parametri tecnici:

Applicazioni:

Con il suo schermo verticale da 10,1 pollici, la tecnologia IPS con grande angolo di visione e un'elevata affidabilità,CH101WX05A-CTC può essere ampiamente utilizzato in una varietà di campi per soddisfare le esigenze di visualizzazione e interazione di diversi scenari:

-- Terminale di controllo dell'automazione industriale
in linee di produzione di fabbrica o apparecchiature meccaniche,le caratteristiche di ampia gamma di temperature del CH101WX05A-CTC (da -20°C a 70°C) garantiscono che l'apparecchiatura possa funzionare in modo stabile in ambienti ad alta e bassa temperatura;La sua elevata risoluzione e la sua ampia visibilità consentono agli operatori di visualizzare chiaramente i dati in tempo reale, i grafici di stato delle apparecchiature e le informazioni di allarme.e il layout verticale dello schermo è più adatto per visualizzare più set di parametriIl touch screen G+G supporta un controllo preciso e con la trasmissione ad alta velocità dei dati dell'interfaccia MIPI,può ottenere un'interazione efficiente dell'interfaccia di controllo industriale e migliorare l'efficienza della produzione.

-- Sistema di informazione e intrattenimento di bordo
Nella scena a bordo, la tecnologia IPS con ampio angolo di visione del CH101WX05A-CTC riduce il riflesso della luce solare, garantendo al conducente una chiara lettura della navigazione,contenuti di informazione e intrattenimento sul veicolo da diverse angolazioniLa luminosità di 300 cd/m2 mantiene l'immagine morbida nelle condizioni di illuminazione dell'auto e il design della struttura sottile e leggera è facile da integrare nella console centrale dell'auto.Le prestazioni a temperatura ampia possono far fronte all'esposizione ad alta temperatura in estate e all'avvio a bassa temperatura in inverno, garantendo il funzionamento stabile del sistema del veicolo 24 ore su 24.

-- Terminal intelligente commerciale e segnaletica digitale
In luoghi commerciali come centri commerciali e alberghi, CH101WX05A-CTC può essere utilizzato come terminale intelligente o segnaletica digitale.La sua alta risoluzione e l'espressione dei colori mostrano chiaramente le pubblicità dei prodotti, informazioni promozionali o contenuti interattivi, e il design verticale dello schermo è adatto per la riproduzione di immagini dinamiche a strisce lunghe.Lo schermo touch G+G supporta la richiesta o l'operazione self-service del cliente, e le caratteristiche di basso consumo di energia dell'interfaccia MIPI riducono il consumo energetico delle apparecchiature, prolungano la durata di vita e soddisfano i requisiti di funzionamento a lungo termine degli scenari commerciali.

-- attrezzature mediche per l'imaging e la diagnostica
Nel campo medico, il CH101WX05A-CTC può essere utilizzato in apparecchiature portatili per ultrasuoni o terminali diagnostici mobili.Lo schermo verticale consente ai medici di visualizzare facilmente le immagini o i dati del test, e l'angolo di visione ampio IPS garantisce la coerenza dell'immagine durante le consultazioni a più persone.mentre le prestazioni a temperatura ampia si adattano a scenari con grandi differenze di temperatura come lo stoccaggio frigorifero ospedaliero o la diagnosi e il trattamento all'aperto, migliorando la flessibilità e l'affidabilità delle attrezzature mediche.

-- attrezzature per la gestione della logistica e dello stoccaggio
Nei terminali portatili o nelle apparecchiature di stoccaggio nel settore logistico, lo schermo ad alta luminosità del CH101WX05A-CTC può comunque visualizzare chiaramente le informazioni sul carico,codici a barre o pianificazione del percorso sotto forte luce esternaIl design leggero e compatto facilita il funzionamento a lungo termine, e lo schermo touch G+G supporta la scansione rapida dei codici e l'immissione dei dati.L'ampia gamma di temperature garantisce che l'apparecchiatura possa funzionare in modo stabile in ambienti complessi come lo stoccaggio a freddo (basse temperature) o i veicoli di trasporto (alte temperature), migliorando l'efficienza e la precisione delle operazioni logistiche.

Attraverso i suddetti scenari di applicazione, CH101WX05A-CTC fornisce soluzioni affidabili di visualizzazione e interazione per l'industria, i trasporti, il commercio, l'assistenza medica,la logistica e altri settori con i suoi vantaggi prestazionali e la sua capacità di adattamento.

Imballaggio e trasporto:

Per quanto riguarda l'imballaggio e la consegna, il modulo di visualizzazione CH101WX05A-CTC segue norme rigorose per garantire che il prodotto sia sicuro e intatto durante il trasporto.Le seguenti sono le principali misure adottate durante l'imballaggio e la consegna:

Materiali di imballaggio: tutte le scatole di spedizione soddisfano gli standard di durezza di esportazione per garantire che possano resistere a pressioni esterne e impatti durante il trasporto.Usiamo rivestimenti di schiuma di alta qualità per riempire la scatola per evitare che il display venga danneggiato durante il trasporto.

Metodo di imballaggio: usiamo grandi scatole per imballare scatole piccole. Questo metodo non solo aiuta a risparmiare spazio, ma riduce anche efficacemente i costi di trasporto.le piccole scatole all'interno possono proteggere meglio ogni modulo di visualizzazione ed evitare collisioni durante il trasporto.

Controllo del peso e delle dimensioni: il peso di ciascuna scatola di imballaggio non deve superare i 3,5 kg per garantire una gestione agevole durante la movimentazione e il trasporto.Le dimensioni della scatola saranno regolate in base allo standard per adattarsi alle diverse esigenze di trasporto.

Opzioni di imballaggio personalizzate: se il cliente ha esigenze di imballaggio speciali, possiamo anche progettare e regolare l'imballaggio in base alle esigenze del cliente.Ciò include la modifica del metodo di imballaggio e l'utilizzo del metodo di trasporto specificato dal cliente per soddisfare specifiche esigenze logistiche.

Processo di spedizione: dopo aver confermato l'ordine, organizzeremo la spedizione nel minor tempo possibile.Tutti i prodotti saranno sottoposti a rigorosi controlli di qualità prima della spedizione per garantire che ogni modulo soddisfi gli standard e che i prodotti ricevuti dai clienti siano intatti.

Attraverso le misure di imballaggio e di spedizione di cui sopra, garantiamo la sicurezza e l'affidabilità del modulo di visualizzazione CH101WX05A-CTC durante il trasporto.Ci impegniamo a fornire ai clienti servizi logistici efficienti e professionali per soddisfare le aspettative e le esigenze dei clienti

FAQ:

D: Come viene visualizzata la risoluzione 800×1280 di CH101WX05A-CTC su uno schermo da 10,1 pollici?
R: La densità di pixel (PPI) di questa risoluzione su uno schermo da 10,1 pollici è di circa 149, che può presentare testo, grafici e immagini in modo delicato, particolarmente adatto per le scene che richiedono una visualizzazione precisa,come il controllo industriale e le informazioni sui veicoliLa tecnologia IPS a grande angolo di visione garantisce che l'immagine rimanga chiara e nitida quando viene vista da diverse angolazioni.

D: Qual è la durata del touch screen G+G?
R: Lo schermo touch è progettato per avere una durata di vita di oltre 5 milioni di operazioni touch, soddisfacendo le esigenze di un uso ad alta frequenza a lungo termine.La sua tecnologia capacitiva touch supporta il funzionamento con guanti sottiliL'effetto specifico deve essere testato in base al materiale del guanto, che è un'opzione personalizzata.

D: Il periodo di garanzia include la riparazione di tutte le parti?
R: Il periodo di garanzia è di 12 mesi, che copre i guasti dei componenti principali come schermi, componenti touch e interfacce causati da fattori non umani.Se il prodotto è danneggiato a causa di un'operazione umana impropria (come danni fisici)Il costo specifico sarà comunicato dal gruppo tecnico dopo la valutazione.

D: Fornisce supporto tecnico in loco o formazione operativa?

R: Forniamo supporto tecnico remoto (ad esempio telefonico e video) per aiutare i clienti a risolvere problemi di integrazione o di utilizzo.può essere negoziato e organizzato in base alla portata e alla regione del progettoLe spese di viaggio possono essere sostenute, che saranno soggette al contratto.

D: Qualora si verifichino danni durante il trasporto, come deve agire il cliente?

R: prima di firmare, verificare se l'imballaggio esterno è intatto.è necessario scattare foto sul posto e contattare la società di logistica per rilasciare un certificato di danno, e contatta il nostro servizio clienti entro 24 ore. sostituiremo o ripareremo il prodotto danneggiato gratuitamente sulla base delle prove.

D: La temperatura di conservazione del prodotto è compresa tra -30°C e 80°C. La conservazione a lungo termine richiede una protezione speciale?

R: Non è richiesta alcuna protezione aggiuntiva entro la gamma di temperatura di conservazione standard, ma si raccomanda di conservare il prodotto in un ambiente asciutto privo di gas corrosivi.utilizzare sacchetti a prova di umidità e controllare regolarmente l'integrità dell'imballaggio.
