2.8 pollici schermo LCD Tft touch screen 50 pin Interfaccia SPI 240x320 schermo IPS

Descrizione del prodotto:

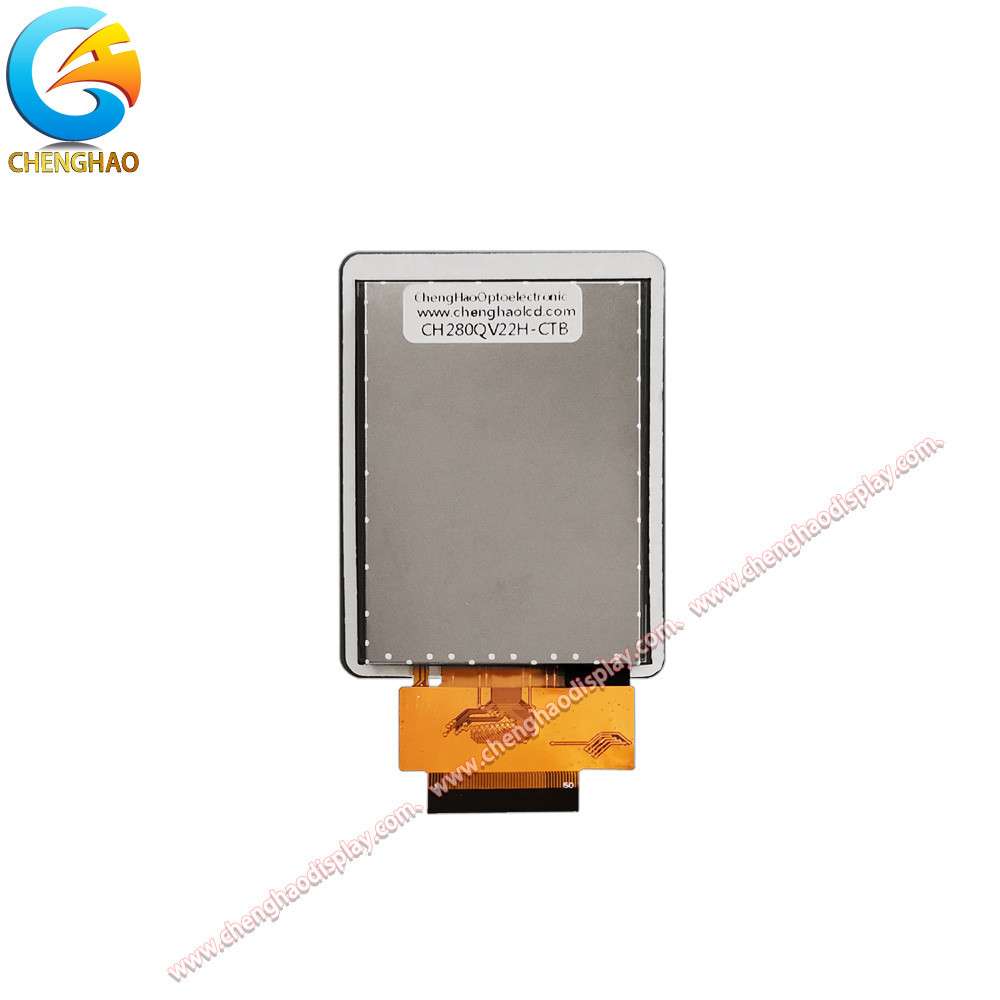

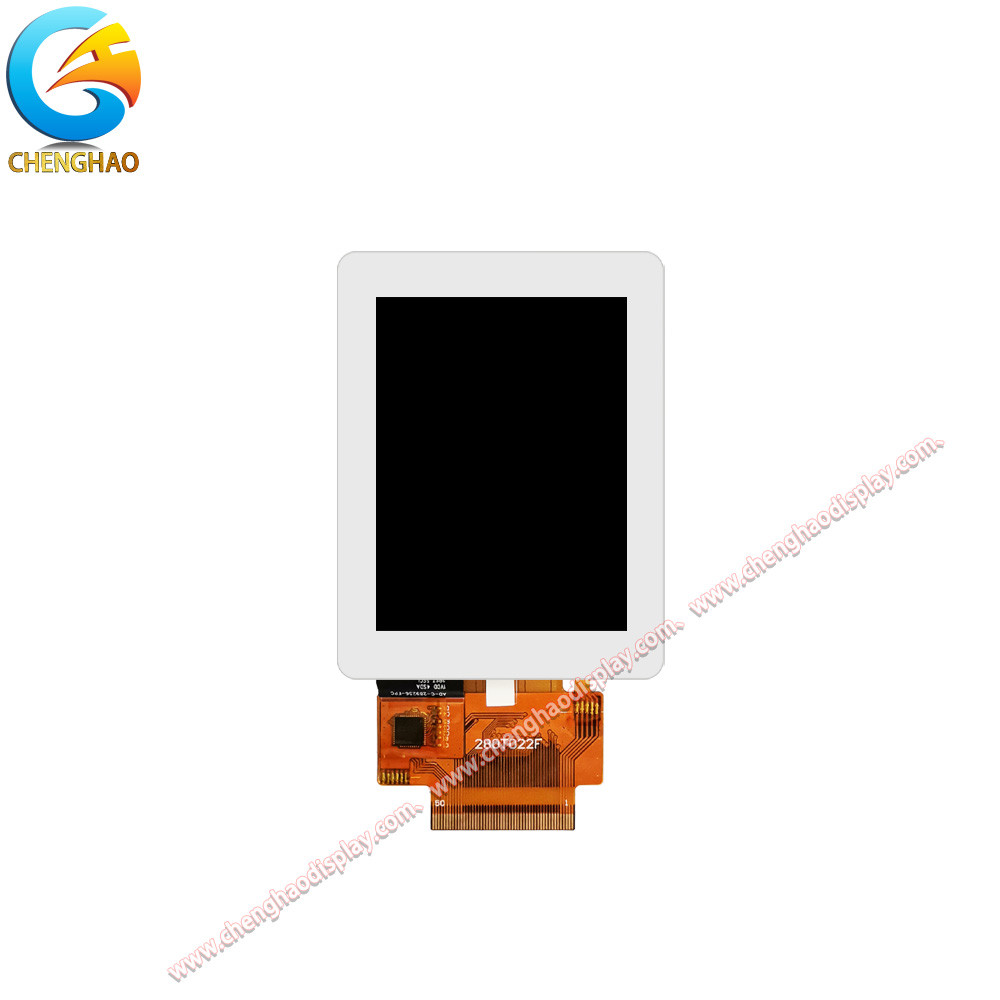

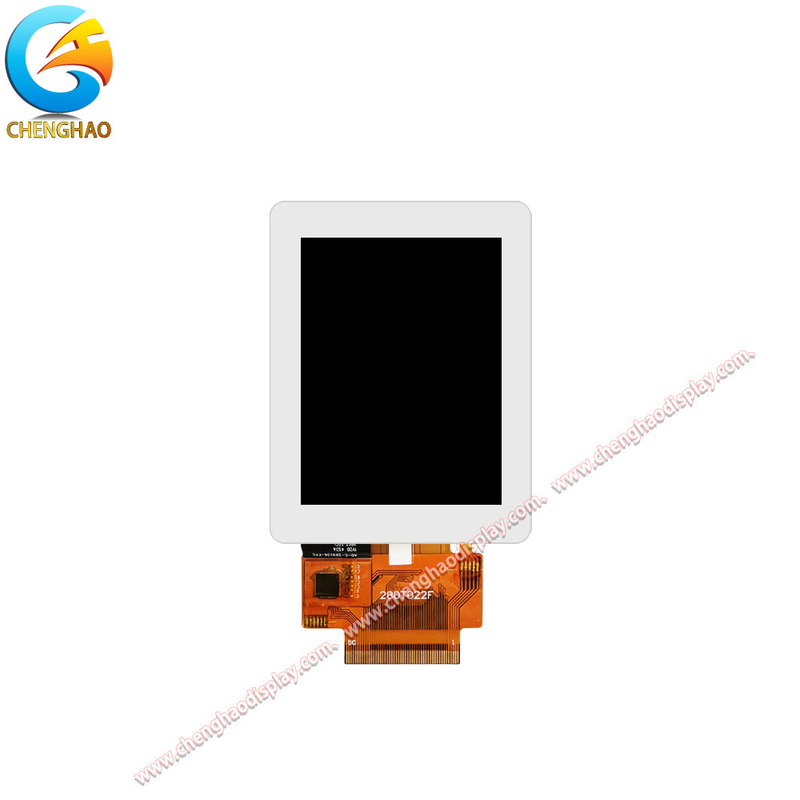

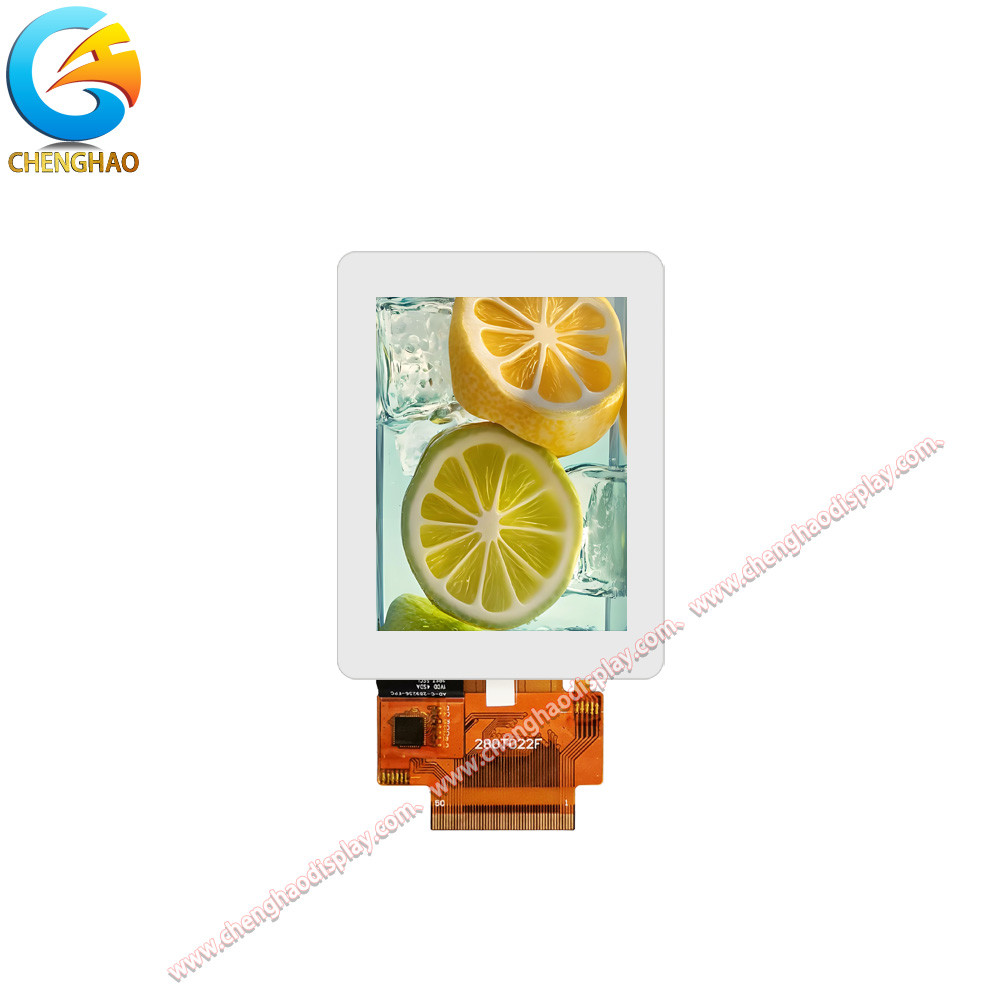

Il CH280QV22H-CTB è un modulo LCD TFT touch capacitive IPS da 2,8 pollici fornito da Chenghao Optoelectronic.È ampiamente utilizzato nel controllo industrialeIl modulo ha ottime prestazioni di angolo di visione (80 gradi verso l'alto, verso il basso, sinistra e destra), display chiaro e colorato,supporta 262K colori, e ha una luminosità fino a 300 cd/m2. Questo modulo ha una struttura compatta, con una dimensione complessiva di 56 x 74 x 3,74 mm e una superficie di visualizzazione di 43,2 x 57,6 mm. È dotato di un vetro di copertura dello spessore di 0,7 mm,una trasmissibilità ≥ 87%, e una durezza superficiale di 6H. Pur garantendo la qualità del display, ha anche una buona resistenza agli graffi. Il tipo di touch panel è capacitivo, utilizza un'interfaccia I2C e ha un range di tensione di funzionamento di 2.8V a 3.3V, che possono fornire una risposta tattile sensibile e stabile.
		La gamma di temperatura di funzionamento del modulo di visualizzazione CH280QV22H-CTB è compresa tra -20°C e +70°C e la gamma di temperatura di stoccaggio è compresa tra -30°C e +80°C.che gli consente di operare in modo stabile in una varietà di ambienti complessiInoltre, il modulo supporta test di campioni di piccoli lotti e può essere personalizzato in base alle esigenze del cliente, inclusa la regolazione della struttura del cavo FPC, la regolazione della luminosità della retroilluminazione,ricostruzione della definizione dell'interfaccia, e la progettazione della personalizzazione del touch panel, ecc., per soddisfare pienamente le esigenze di applicazione differenziate di vari dispositivi terminali. Che si tratti di strumenti di precisione, terminali di intelligenza artificiale o sistemi di controllo dei veicoli,Il CH280QV22H-CTB è diventato una scelta ideale per la soluzione di visualizzazione grazie alla sua elevata affidabilità e alle sue capacità di personalizzazione flessibili.

Caratteristiche:

• Display ad alta risoluzione

Equipaggiato con uno schermo LCD TFT di alta qualità con 320x240 punti, supporta una presentazione di immagini delicate ed è adatto per la visualizzazione di immagini ad alta intensità di informazione.

• Esperienza di visualizzazione completa

Adottando la tecnologia IPS, ha un ampio angolo di visione di 80° in quattro direzioni, su, giù, a sinistra e a destra,assicurando che non ci siano colori e angoli scuri quando si guarda l'immagine da qualsiasi direzione.

• Tocco capacitivo multipunto

Pannello touch capacitivo integrato, reattivo, facile da usare, supporta il tocco multipunto, adatto a scenari di applicazione interattivi complessi.

• vetro a contatto ad alta resistenza

Lo strato a contatto utilizza un rivestimento in vetro con una durezza di 6H, che ha un'eccellente resistenza agli graffi e alla pressione ed è adatto per ambienti esterni o industriali.

• Ottima trasmissione luminosa

La trasmissione luminosa del vetro a contatto raggiunge oltre l'87%, e può comunque mantenere buoni effetti di visualizzazione in ambienti a forte luce.

• Struttura leggera e compatta

Lo spessore complessivo del modulo è controllato entro 3,74 mm, che è adatto per applicazioni incorporate sensibili allo spazio.

• Progettazione della retroilluminazione a risparmio energetico

Sorgente di retroilluminazione ad alta efficienza integrata, pur fornendo una luminosità stabile, riduce il consumo di energia e prolunga la vita del dispositivo.

• Configurazione dell'interfaccia a bassa potenza

La parte del display utilizza la comunicazione SPI e la parte touch utilizza l'interfaccia I2C, che semplifica la progettazione del sistema e riduce il consumo di energia.

• Applicabile a un'ampia gamma di temperature

Con una capacità di temperatura di funzionamento da -20°C a +70°C, supporta un funzionamento stabile in una varietà di ambienti industriali e esterni.

• Sostegno alla personalizzazione e allo sviluppo dei progetti

La struttura FPC, la luminosità della retroilluminazione, la forma dell'interfaccia, lo schema touch, ecc. possono essere personalizzati in base alle esigenze del cliente per migliorare l'adattabilità del prodotto.

Parametri tecnici:

Applicazioni:

CH280QV22H-CTB è un modulo LCD TFT da 2,8 pollici ad alte prestazioni che integra display e touch.eccezionale adattabilità ambientale e capacità di personalizzazione flessibile, è stato ampiamente utilizzato in molteplici industrie e sistemi di attrezzature.

• Equipaggiamenti terminali portatili
  Il modulo è compatto e leggero ed è particolarmente adatto per strumenti portatili come apparecchiature di rilevamento di campo, scanner medici portatili, terminali portatili, ecc.fornire una visualizzazione chiara dei dati e un'interfaccia di interazione uomo-computer conveniente.
• Interfaccia di funzionamento industriale
  Nel campo dell'automazione industriale, il CH280QV22H-CTB è spesso integrato in pannelli di controllo o terminali di funzionamento per la visualizzazione dello stato delle apparecchiature, la regolazione dei parametri o l'interfaccia di segnalazione dei guasti,con i vantaggi di una forte anti-interferenza, grande angolazione di visione e adattabilità alle zone ad alta temperatura.
• Apparecchiature mediche portatili
  Le funzionalità di visualizzazione ad alta definizione e il funzionamento touch del modulo lo rendono adatto a apparecchiature elettroniche mediche come misuratori di glucosio nel sangue, elettrocardiografi, monitor di temperatura corporea,ecc., offrendo agli utenti un'esperienza interattiva intuitiva e stabile e migliorando l'efficienza della diagnosi e del monitoraggio.
• Terminale di sicurezza intelligente
  CH280QV22H-CTB può essere utilizzato in prodotti di sicurezza quali sistemi di controllo degli accessi, terminali di riconoscimento delle impronte digitali, macchine per la gestione dei visitatori, ecc.,per realizzare funzioni quali la visualizzazione delle informazioni e la conferma dell'identità, e migliorare l'interattività e la sicurezza del sistema.
• Sistema di controllo domestico intelligente
  Nei terminali di controllo domestici come elettrodomestici intelligenti, interruttori intelligenti e termostati intelligenti,questo modulo è utilizzato come componente touch core per consentire agli utenti di gestire e controllare centralmente apparecchiature come luci, condizionatori d'aria e tende.
• Elettronica di consumo
  CH280QV22H-CTB è utilizzato anche in elettronica di consumo come macchine per l'apprendimento dei bambini, dizionari elettronici e piccole console da gioco.migliora l'esperienza operativa dell'utente.
• Sistema di monitoraggio dell'agricoltura e dell'ambiente
  Nel settore dell'agricoltura intelligente e delle apparecchiature di prova ambientale, il modulo viene utilizzato per visualizzare in tempo reale i dati dei sensori, quali temperatura e umidità, intensità luminosa, informazioni sul suolo, ecc.per aiutare gli utenti a prendere decisioni ambientali in modo efficiente.
• Attrezzature per la gestione del traffico e dell'energia
  Questo modulo è anche comunemente utilizzato nei settori dei terminali di visualizzazione dello stato dei veicoli, degli strumenti dei veicoli elettrici, delle interfacce delle pile di ricarica, ecc., ed è utilizzato per visualizzare dati chiave come potenza,velocità, e informazioni sul guasto.

Personalizzazione:

CH280QV22H-CTB non è solo un modulo di visualizzazione standardizzato, ma anche una soluzione touch display con funzionalità altamente flessibili e personalizzabili.Può soddisfare ampiamente le esigenze personalizzate di vari progetti del cliente in termini di funzione, struttura, prestazioni, ecc. Le seguenti sono le principali opzioni di personalizzazione che questo prodotto può fornire:

• Progettazione personalizzata della struttura del cavo FPC
  Per i requisiti di layout di diverse schede di controllo principali o interfacce di sistema, supporta la personalizzazione della lunghezza, larghezza, direzione di routing,Definizione del pin PIN e posizione dell'interfaccia del FPC (flexible circuit board) per ottenere un'elevata compatibilità con la struttura hardware dell'intera macchina.
• Configurazione facoltativa della funzione touch
  Si può scegliere se portare la funzione tocco in base alle esigenze reali del cliente, e si può anche scegliere tra tocco capacitivo e resistivo.la sensibilità al tatto, i punti di contatto e il modello del chip del touch controller possono essere regolati in base alle esigenze.
• Personalizzazione esclusiva della struttura dell'aspetto
  Supporta la personalizzazione personalizzata della dimensione del modulo, del rapporto di area di visualizzazione, della forma del coperchio di vetro, ecc. in base ai requisiti di apertura del pannello del dispositivo del cliente, metodo di fissaggio, area di schermatura del telaio,ecc. per garantire l'adeguatezza dell'installazione.
• Tipo di interfaccia e conversione del protocollo
  Oltre alle interfacce SPI e I2C standard, può anche essere personalizzato per convertire a porta parallela (RGB), interfaccia MCU,MIPI o altri protocolli di comunicazione in base ai diversi requisiti della piattaforma di controllo principale per migliorare la compatibilità e la scalabilità.
• Personalizzazione della luminosità del sistema di retroilluminazione
  Il numero di perline di retroilluminazione, la modalità di guida corrente e il materiale di pellicola di diffusione possono essere regolati in base allo scenario di utilizzo del terminale (come la luce solare esterna,ambiente industriale ad alta luminosità, ecc.) per ottenere diversi livelli di luminosità.
• Espansione dell'intervallo di temperatura di esercizio
  Se l'applicazione del cliente prevede ambienti estremamente freddi o ad alta temperatura,il modulo può utilizzare materiali a cristalli liquidi migliorati e soluzioni di imballaggio strutturale per mantenere un funzionamento stabile in condizioni climatiche più severe.
• Stampa di copertina e personalizzazione del logo
  Supporta la stampa di LOGO di marca, icone di funzionamento, loghi di funzione, ecc. sulla copertura in vetro per aiutare i clienti a migliorare il riconoscimento del marchio e l'immagine professionale dei prodotti terminali.
• Trattamento anti-interferenza e rinforzo
  Per scenari industriali o applicazioni in ambienti fortemente elettromagnetici, il modulo può aggiungere schermatura EMI, telaio di gomma conduttiva ispessita,Struttura fissa migliorata e altri progetti per migliorare la stabilità generale del sistema.
• Integrazione di soluzioni di moduli combinati
  Fornire una progettazione integrata LCD+TP+backlight+driver IC,o integrare il modulo con l'alloggiamento e la scheda di controllo principale per la prova in base alle applicazioni del cliente per abbreviare il ciclo di sviluppo del prodotto.

FAQ:

D: Qual è il marchio del piccolo schermo LCD touch?

R: Il marchio del piccolo schermo LCD touch screen è Chenghao Optoelectronic.

D: Qual è il numero di modello del piccolo schermo LCD touch?

R: Il numero di modello del piccolo schermo LCD touch screen è CH280QV22H-CTB.

D: Quali sono le certificazioni del piccolo schermo LCD touch?

R: Il piccolo touch screen LCD è certificato RoHS, CE e FCC.

D: Qual è la quantità minima di ordine per il piccolo schermo LCD touch?

R: Il numero minimo di ordini per il piccolo schermo LCD touch screen è di 100 pezzi.

D: Quali sono i dettagli dell'imballaggio per il piccolo schermo LCD touch?

R: Tutti i prodotti sono confezionati nel modo giusto per tenerli al sicuro. Per le piccole dimensioni dei prodotti usiamo vassoio + cartone, per le dimensioni più grandi usiamo fumo slot + cartone.Disegniamo anche pacchetti in base alle esigenze dei clienti.
