Display touch HDMI 10.1 pollici 1280x800 IPS TFT LCD con scheda driver PCB

Descrizione del prodotto:

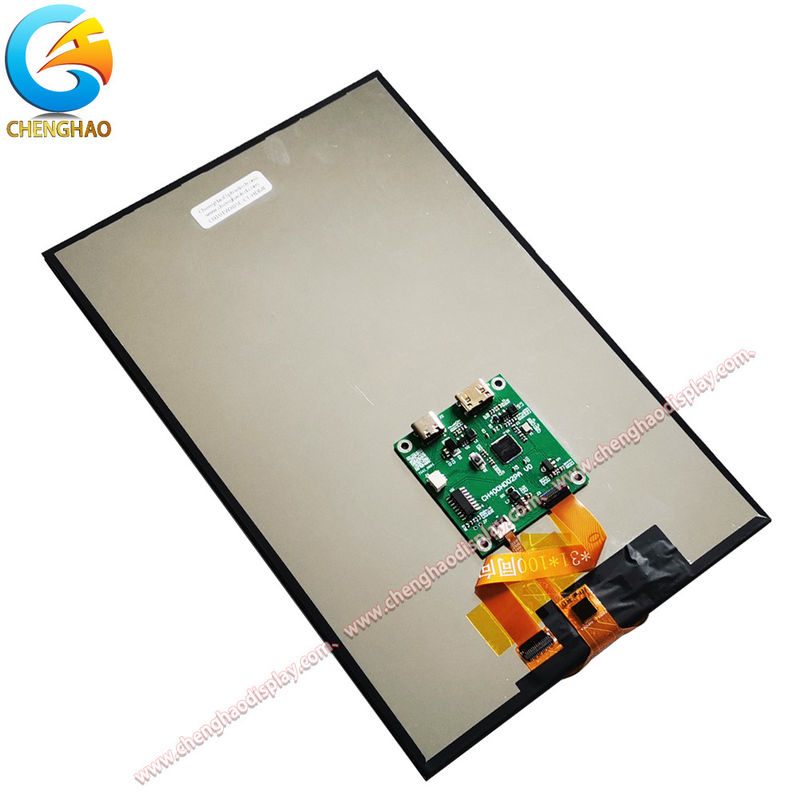

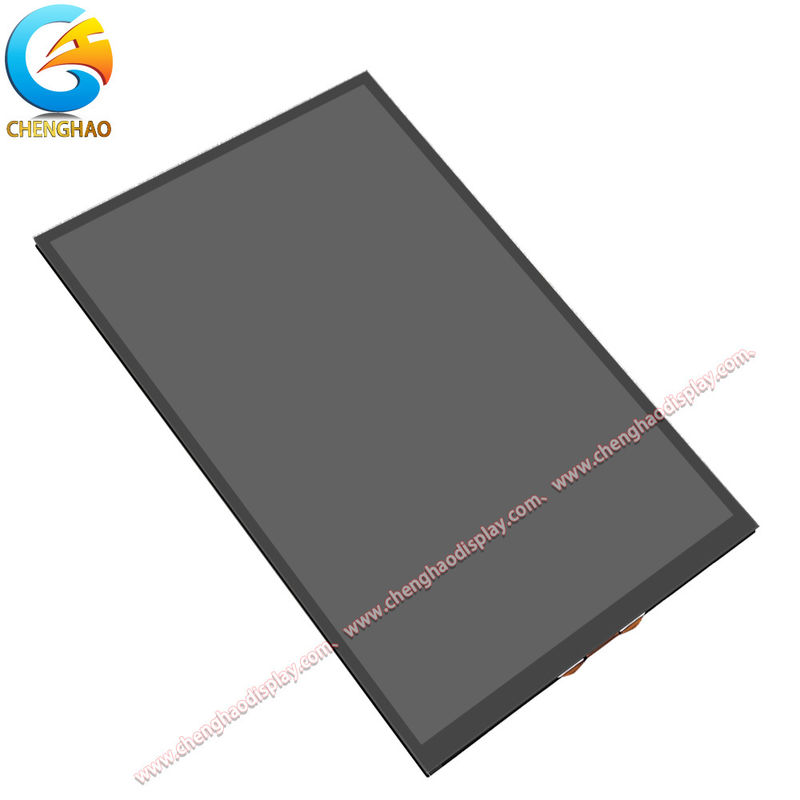

Il CH101WX05C-CT è un modulo display LCD TFT da 10,1 pollici con un pannello IPS con una risoluzione di 800x1280 pixel. Offre un ampio angolo di visione di 80 gradi da tutte le direzioni, garantendo una qualità dell'immagine coerente e chiara indipendentemente dalla prospettiva dell'utente. Il display funziona in modalità trasmissiva con uno sfondo normalmente nero, che aiuta a migliorare il contrasto e la leggibilità in varie condizioni di illuminazione. Il modulo integra un pannello touch capacitivo (CTP) con uno spessore della lente in vetro di 1,1 mm e supporta la funzionalità multi-touch, migliorando l'interazione e il controllo dell'utente. Questo modulo display è dotato di una retroilluminazione a LED bianca che eroga una luminanza di 300 cd/m², adatta per applicazioni interne in cui è richiesta una luminosità moderata. Il passo dei punti TFT è di 0,1692 mm sia in larghezza che in altezza, contribuendo a un rendering delle immagini nitido e dettagliato. L'area di visualizzazione attiva misura 135,36 mm per 216,576 mm, offrendo ampio spazio sullo schermo per diverse applicazioni. Il modulo CH101WX05C-CT è dotato di una scheda di interfaccia HDMI di dimensioni 46x50x5 mm, che consente una facile connettività con vari dispositivi come Windows, Linux, MAC OS e piattaforme Raspberry Pi. L'interfaccia del pannello touch utilizza l'alimentazione USB (DC 5V), semplificando l'integrazione e la gestione dell'alimentazione. Questa combinazione di display HDMI e touch capacitivo lo rende ideale per sistemi interattivi che richiedono elevata compatibilità e facilità d'uso. Progettato con dimensioni esterne compatte di 143,4 mm per 228,9 mm e uno spessore totale di 4,45 mm, inclusi PCBA e componenti, il modulo è leggero e sottile, adatto per sistemi embedded e dispositivi portatili. La robusta costruzione include strati come sensore in vetro, SCA e imbottitura in schiuma per garantire durata e affidabile sensibilità al tocco.

Caratteristiche:

Dimensioni esterne compatte e sottili
Il modulo CH101WX05C-CT presenta dimensioni esterne compatte di 143,4 mm in larghezza, 228,9 mm in altezza e uno spessore totale di 4,45 mm, inclusi PCBA e componenti. Questo profilo sottile lo rende adatto per l'integrazione in applicazioni con spazio limitato, come dispositivi portatili e sistemi embedded in cui è essenziale ridurre al minimo l'ingombro.

Display ad alta risoluzione
Questo modulo display offre una risoluzione di 800 (RGB) x 1280 pixel, offrendo immagini chiare e dettagliate. La disposizione dei pixel garantisce una rappresentazione vivida dei colori e immagini nitide, il che è vantaggioso per applicazioni che richiedono un rendering preciso delle immagini, come dispositivi medici e pannelli di controllo industriali.

Supporto interfaccia versatile

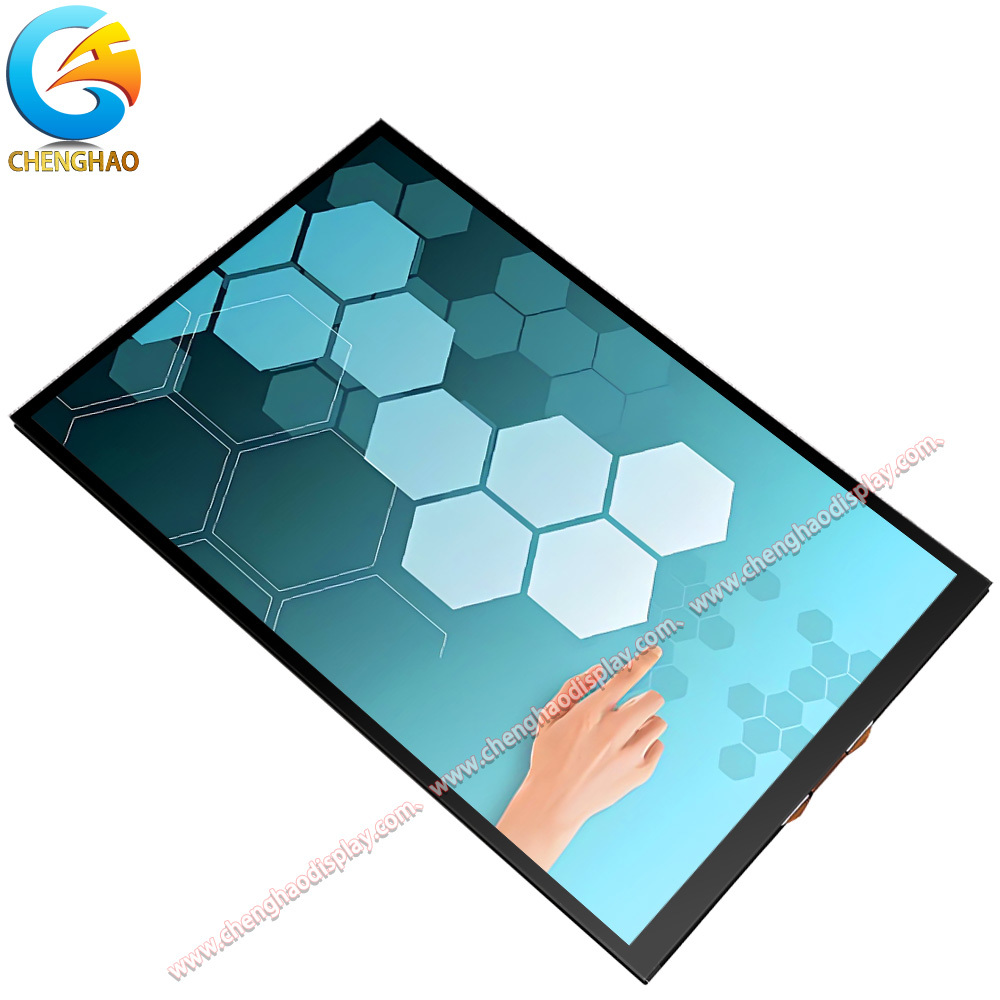

Dotato di una scheda di interfaccia HDMI e di un pannello touch capacitivo alimentato tramite USB, il CH101WX05C-CT supporta una facile connettività con una varietà di sistemi operativi tra cui Windows, Linux, MAC OS e Raspberry Pi. L'interfaccia HDMI consente la trasmissione video di alta qualità, mentre l'interfaccia USB semplifica l'integrazione del pannello touch e la gestione dell'alimentazione.

Ampio angolo di visione
Il modulo offre un'esperienza di visualizzazione coerente con un angolo di visione di 80 gradi in tutte le direzioni (su, giù, sinistra, destra). Questo ampio angolo di visione assicura che il display mantenga una buona accuratezza dei colori e un buon contrasto anche se visto da posizioni decentrate, il che è importante per ambienti collaborativi e applicazioni multiutente.

Parametri tecnici:

Personalizzazione:

Il modulo display CH101WX05C-CT offre un processo di personalizzazione flessibile su misura per soddisfare i requisiti specifici del progetto nel settore TFT LCD. La personalizzazione inizia con la comprensione delle esigenze applicative dell'acquirente, tra cui le dimensioni del display desiderate, la risoluzione, il tipo di interfaccia e le condizioni ambientali. Per questo pannello IPS da 10,1 pollici con una risoluzione di 800x1280 pixel, i clienti possono richiedere modifiche in diverse aree chiave per ottimizzare le prestazioni e l'integrazione.

Un aspetto di personalizzazione comune è la regolazione delle dimensioni meccaniche e del contorno del modulo per adattarsi a involucri di dispositivi o vincoli di montaggio unici. Il profilo sottile e le dimensioni compatte del CH101WX05C-CT possono essere ulteriormente personalizzati modificando lo spessore o la forma della lente in vetro e degli strati del pannello touch. Ciò garantisce un'integrazione perfetta in prodotti come pannelli di controllo industriali, dispositivi medici o sistemi montati su veicoli in cui lo spazio è limitato.

La personalizzazione dell'interfaccia è un'altra area critica. Mentre il modulo standard include un'interfaccia HDMI e un pannello touch capacitivo alimentato tramite USB, i clienti potrebbero richiedere configurazioni di interfaccia alternative come MIPI, RGB o LVDS a seconda del loro ecosistema hardware. Chenghao Optoelectronic supporta la definizione o la riprogettazione dell'interfaccia LCD e dell'interfaccia del pannello touch per corrispondere a schede controller o sistemi operativi specifici, migliorando la compatibilità e riducendo i tempi di sviluppo.

La luminosità della retroilluminazione e la calibrazione del colore possono anche essere personalizzate per adattarsi a diversi ambienti di illuminazione. La retroilluminazione a LED bianca del CH101WX05C-CT con una luminanza di 300 cd/m² può essere regolata verso l'alto per condizioni di luce ambientale esterna o elevata o sintonizzata per il risparmio energetico in dispositivi alimentati a batteria. Inoltre, le funzionalità del pannello touch come il supporto multi-touch, il feedback tattile e i rivestimenti antiriflesso possono essere personalizzate per migliorare l'esperienza utente in base agli scenari applicativi.

Il processo di personalizzazione prevede in genere una stretta collaborazione tra il team di ingegneri di Chenghao e il cliente. Dopo aver raccolto i requisiti iniziali, vengono sviluppati e testati prototipi per garantire che tutte le specifiche siano soddisfatte. Questo processo iterativo aiuta ad affrontare eventuali sfide tecniche e garantisce che il prodotto finale sia perfettamente allineato con le esigenze funzionali ed estetiche del cliente. La capacità di Chenghao di offrire soluzioni complete, dalla progettazione e prototipazione alla produzione di massa, rende il CH101WX05C-CT una scelta versatile per applicazioni TFT LCD personalizzate.

FAQ:

Q1: Qual è il numero di modello del touchscreen capacitivo LCD TFT?

A1: Il numero di modello del touchscreen capacitivo LCD TFT è CH101WX05C-CT.

Q2: Questo prodotto ha delle certificazioni?

A2: Sì, il touchscreen capacitivo LCD TFT di Chenghao Optoelectronic è certificato CE, RoHS e FCC.

Q3: Esiste una quantità minima d'ordine per questo prodotto?

A3: No, non esiste una quantità minima d'ordine (No MOQ) per questo prodotto.

Q4: Come viene confezionato il prodotto per la spedizione?

A4: Tutti i prodotti sono imballati in modo sicuro per garantire la sicurezza. I prodotti di piccole dimensioni sono imballati utilizzando vassoio + cartone, mentre le dimensioni maggiori utilizzano slot in schiuma + cartone. L'imballaggio può anche essere personalizzato in base alle esigenze dei clienti.

Q5: Quali sono i tempi di consegna e le condizioni di pagamento tipici?

A5: I tempi di consegna sono in genere da 3 a 7 giorni. Le condizioni di pagamento includono TT (trasferimento telegrafico) o altri metodi concordati.

Q6: Qual è la capacità di fornitura di Chenghao Optoelectronic per questo prodotto?

A6: Chenghao Optoelectronic ha una capacità di fornitura di 20.000.000 di pezzi al mese per questo touchscreen capacitivo LCD TFT.
