Modulo di visualizzazione touchscreen da 24 pin da 4,3 pollici IPS TFT LCD per ampie temperature

Descrizione del prodotto:

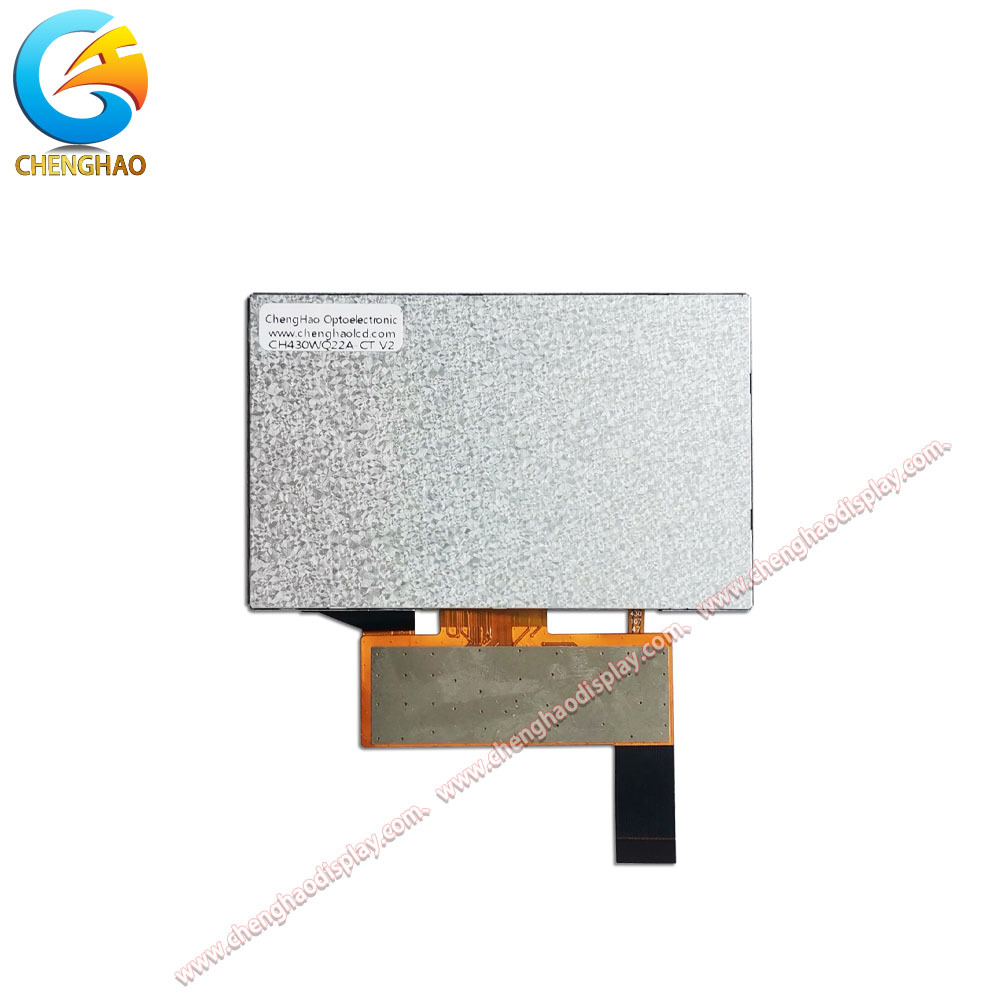

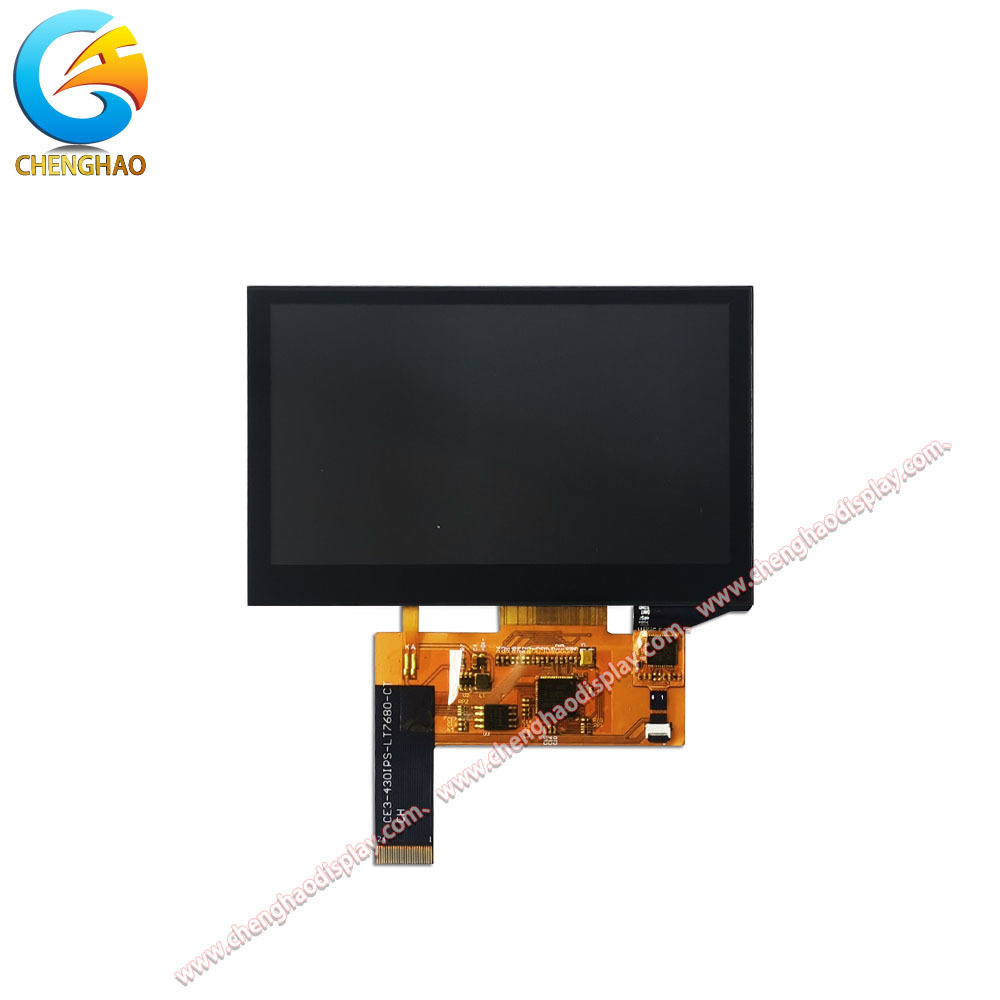

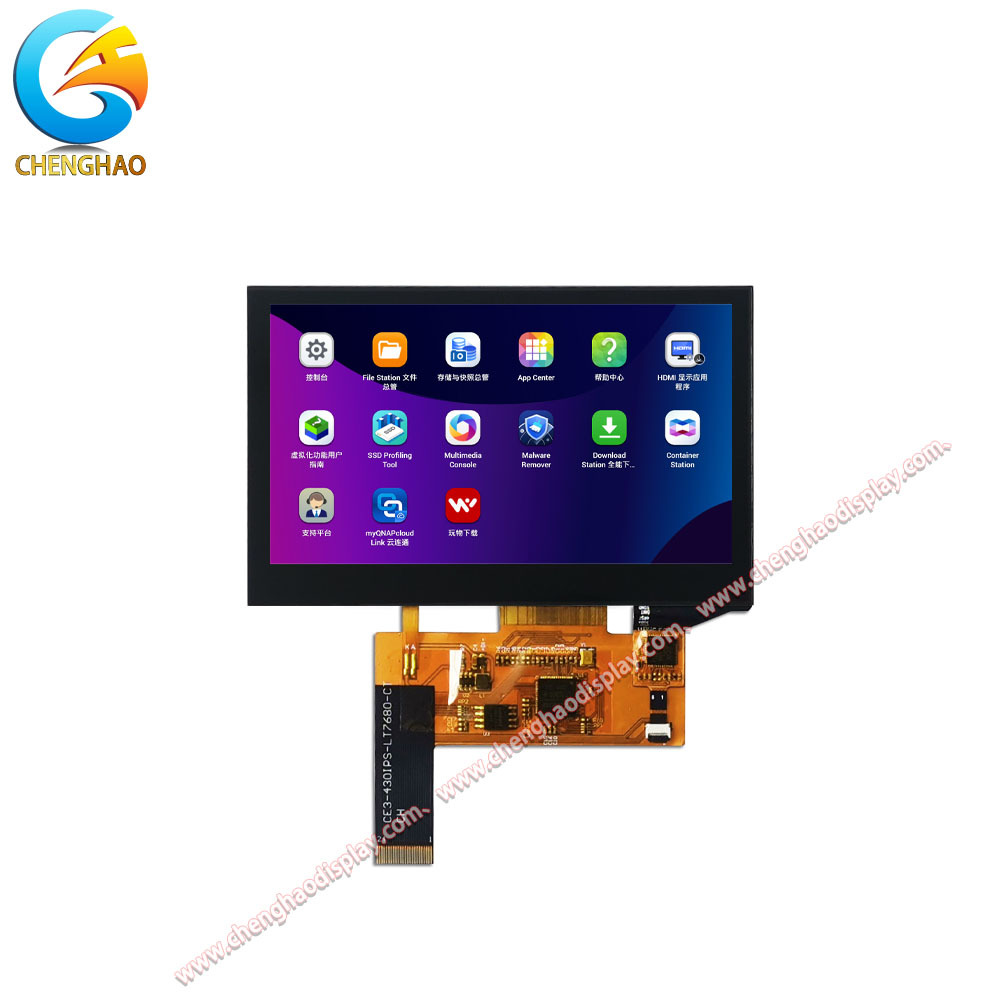

Il CH430WQ22A-CT è un modulo LCD TFT da 4,3 pollici ad alte prestazioni progettato per applicazioni industriali, automobilistiche e di consumo esigenti. È dotato di un pannello IPS orientato orizzontalmente con una nitida risoluzione di 800x480, che offre immagini vivaci a 16 milioni di colori. Gli ampi angoli di visione di 80/80/80/80 garantiscono una qualità dell'immagine costante da quasi tutte le direzioni. La tecnologia touch capacitiva integrata (interfaccia IIC) offre un'esperienza utente fluida e reattiva. Costruito per resistere ad ambienti difficili, funziona in modo affidabile da -20°C a +70°C. Per un'integrazione di sistema versatile, il modulo utilizza un FPC a 24 pin e supporta principalmente un'interfaccia SPI, con opzioni per MCU, RGB, LVDS e altri su personalizzazione. Le sue dimensioni compatte (105,5x67,2x4,75 mm) e l'elevata luminosità (standard 800 cd/m²) lo rendono una soluzione ideale per applicazioni con spazio limitato e alta visibilità.

Caratteristiche:

Il CH430WQ22A-CT si distingue per una combinazione di specifiche robuste e design adattabile:

• Fattore di forma compatto ottimizzato: Con una dimensione del modulo di 105,5x67,2 mm e un profilo sottile di 4,75 mm, massimizza l'area di visualizzazione (area attiva di 95,04x53,86 mm) all'interno di un ingombro minimo, perfetto per dispositivi portatili e integrati.

• Chiarezza e prestazioni del colore: La risoluzione WVGA di 800x480 fornisce dettagli sufficienti per interfacce complesse, mentre la profondità di 16 milioni di colori e il rapporto di contrasto di 800:1 garantiscono immagini ricche e realistiche.

• Visibilità superiore: La tecnologia IPS garantisce colori e chiarezza costanti su un cono di visualizzazione ultra-ampio di 80 gradi in tutte le direzioni. Una retroilluminazione ad alta luminosità di 800 cd/m² (personalizzabile fino a 1500 cd/m²) garantisce la leggibilità anche alla luce diretta del sole.

• Connettività versatile: Mentre è configurato di default con un'interfaccia SPI su un FPC a 24 pin, la sua architettura supporta una facile adattabilità ai protocolli MCU, RGB o LVDS, offrendo una flessibilità significativa per diverse piattaforme hardware.

• Resistenza ambientale: Progettato per l'affidabilità, supporta un intervallo di temperatura operativa esteso (-20°C a +70°C) e condizioni di stoccaggio fino a -30°C, rendendolo adatto sia per applicazioni interne che esterne.

• Interfaccia touch moderna: L'inclusione di un pannello touch capacitivo proiettato (PCAP) con comunicazione IIC fornisce una soluzione durevole, multi-touch, resistente all'usura superficiale, superando gli schermi touch resistivi tradizionali.

Parametri tecnici:

Personalizzazione:

In Chenghao Optoelectronic, comprendiamo che i moduli standard potrebbero non adattarsi a ogni applicazione unica. Il CH430WQ22A-CT funge da piattaforma eccellente per un'ampia personalizzazione per soddisfare le tue specifiche esatte. Il nostro processo di personalizzazione flessibile include:

(1) Interfaccia e adattamento FPC: Scegli l'interfaccia ottimale (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) per la scheda madre del tuo sistema. Possiamo personalizzare la forma, la lunghezza, la rigidità e la piedinatura dell'FPC (oltre allo standard a 24 pin) per adattarsi al tuo design meccanico e alle tue esigenze di connessione.

(2) Ottimizzazione ottica e ambientale: Regola la luminosità della retroilluminazione da un intervallo standard (300-1000 cd/m²) fino a 2800 cd/m² per la leggibilità alla luce solare. Possiamo applicare rivestimenti antiriflesso (AG) o antiriflesso (AR). La temperatura di esercizio può essere adattata per ambienti commerciali (0~50°C), industriali (-20~70°C) o estremi (-45~90°C).

(3) Modifiche meccaniche e touch: Personalizza la forma e lo spessore del vetro di copertura e aggiungi aperture o serigrafia (loghi, icone). Puoi optare per diverse soluzioni touch: mantenere il touch capacitivo, passare al touch resistivo per l'input dello stilo o ordinare una versione solo display senza pannello touch.

(4) Funzionalità di affidabilità migliorate: Aggiungi schermatura EMI o incollaggio rinforzato per garantire un funzionamento stabile in ambienti elettricamente rumorosi.
Il nostro team di ingegneri collabora con te dal concetto alla produzione, garantendo che la tua variante CH430WQ22A-CT personalizzata si integri perfettamente e funzioni in modo affidabile.

Supporto e servizi:

Chenghao Optoelectronic si impegna a fornire supporto e servizi eccezionali per il modulo CH430WQ22A-CT. Il nostro team di assistenza clienti dedicato è disponibile per assisterti con qualsiasi domanda relativa alle specifiche, all'installazione e alle opzioni di personalizzazione del modulo.

Offriamo documentazione dettagliata, tra cui guide di montaggio, specifiche tecniche e processi di personalizzazione, assicurandoti di poter massimizzare le capacità del modulo. Inoltre, il nostro team di supporto tecnico è attrezzato per aiutare a risolvere eventuali problemi che potrebbero sorgere dopo l'installazione, offrendo indicazioni per garantire un funzionamento regolare.

Manteniamo inoltre una solida politica di garanzia, rafforzando il nostro impegno per la qualità e la soddisfazione del cliente. Affidati a Chenghao Optoelectronic come tuo partner affidabile per ottenere soluzioni di visualizzazione personalizzate su misura per le tue esigenze specifiche.

FAQ:

Q1: Qual è il numero di modello del modulo display LCD?

A1: Il numero di modello del modulo display LCD è CH430WQ22A-CT.

Q2: Quali certificazioni ha questo modulo display LCD?

A2: Questo prodotto è certificato con le certificazioni CE, RoHS e FCC.

Q3: Qual è la quantità minima d'ordine per il modulo display LCD Chenghao Optoelectronic?

A3: La quantità minima d'ordine è di 100 pezzi.

Q4: Come viene confezionato il prodotto per garantire la sicurezza durante la spedizione?

A4: Tutti i prodotti sono imballati in modo appropriato per mantenerli sicuri. I prodotti di piccole dimensioni sono imballati utilizzando vassoio più cartone, mentre i prodotti di dimensioni maggiori utilizzano slot in schiuma più cartone. L'imballaggio può anche essere personalizzato in base alle esigenze dei clienti.

Q5: Quali sono i tempi di consegna e le condizioni di pagamento tipici?

A5: Il tempo di consegna è in genere da 3 a 7 giorni. Le condizioni di pagamento includono TT (trasferimento telegrafico) o altri metodi concordati.

Q6: Qual è la capacità di fornitura di questo modulo display LCD?

A6: Chenghao Optoelectronic può fornire fino a 50.000.000 di pezzi al mese.
