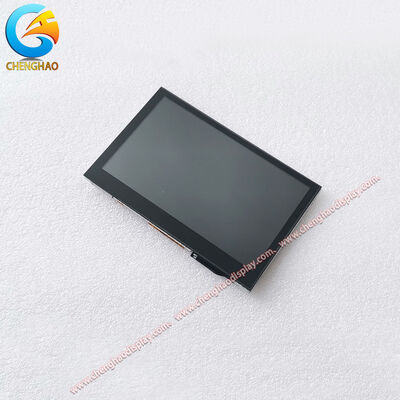

Modulo display LCD TFT da 4,3 pollici di grado industriale, risoluzione 800×480, angolo di visione 80 gradi

Descrizione del prodotto:

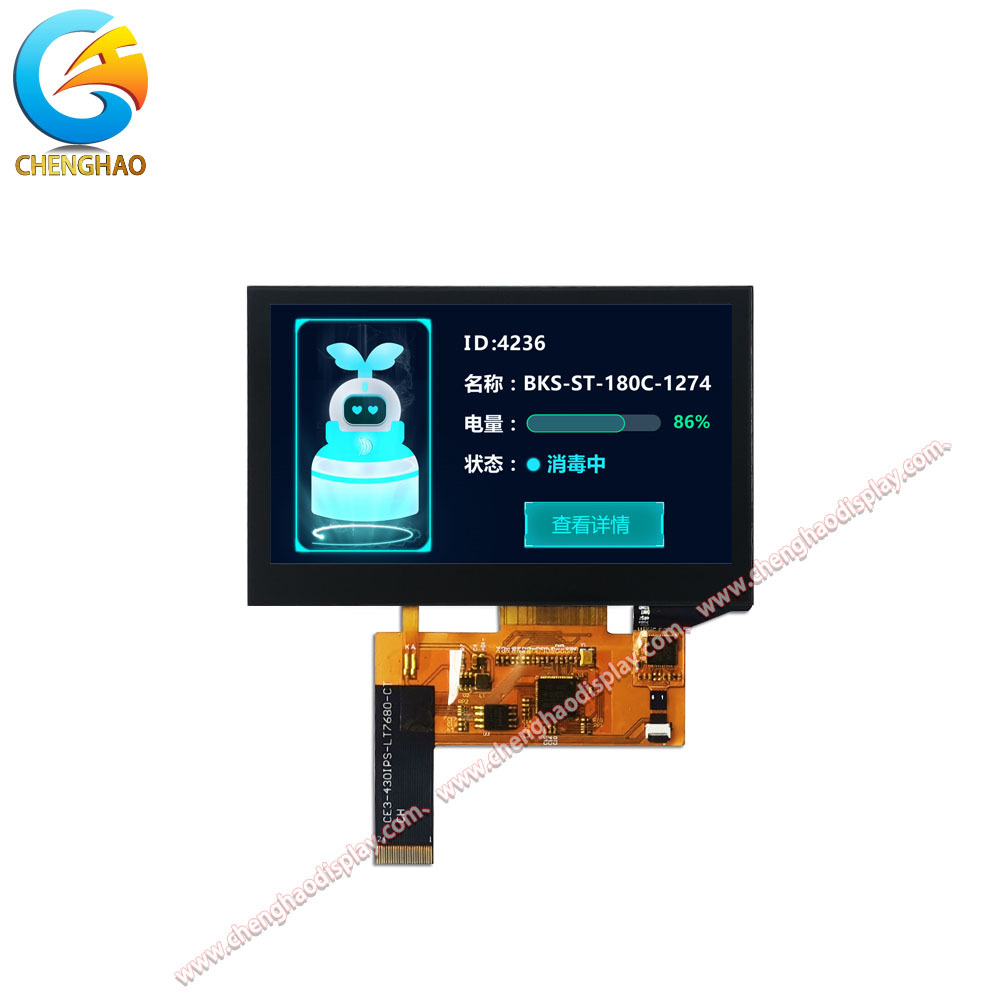

Il CH430WQ22A-CT è un modulo display LCD TFT da 4,3 pollici orizzontale ad alte prestazioni, integrato con funzionalità touch capacitiva, progettato per applicazioni industriali e professionali. Vantando una nitida risoluzione di 800x480, offre immagini vivide a 16 milioni di colori con un rapporto di contrasto di 800:1 e un'elevata luminosità di 800 cd/m² (supporta la personalizzazione da 300~1500 cd/m²). Adottando la tecnologia IPS trasmissiva normalmente nera, offre una visione a 80/80/80/80 gradi da ogni angolazione, garantendo una chiara visibilità da qualsiasi orientamento.

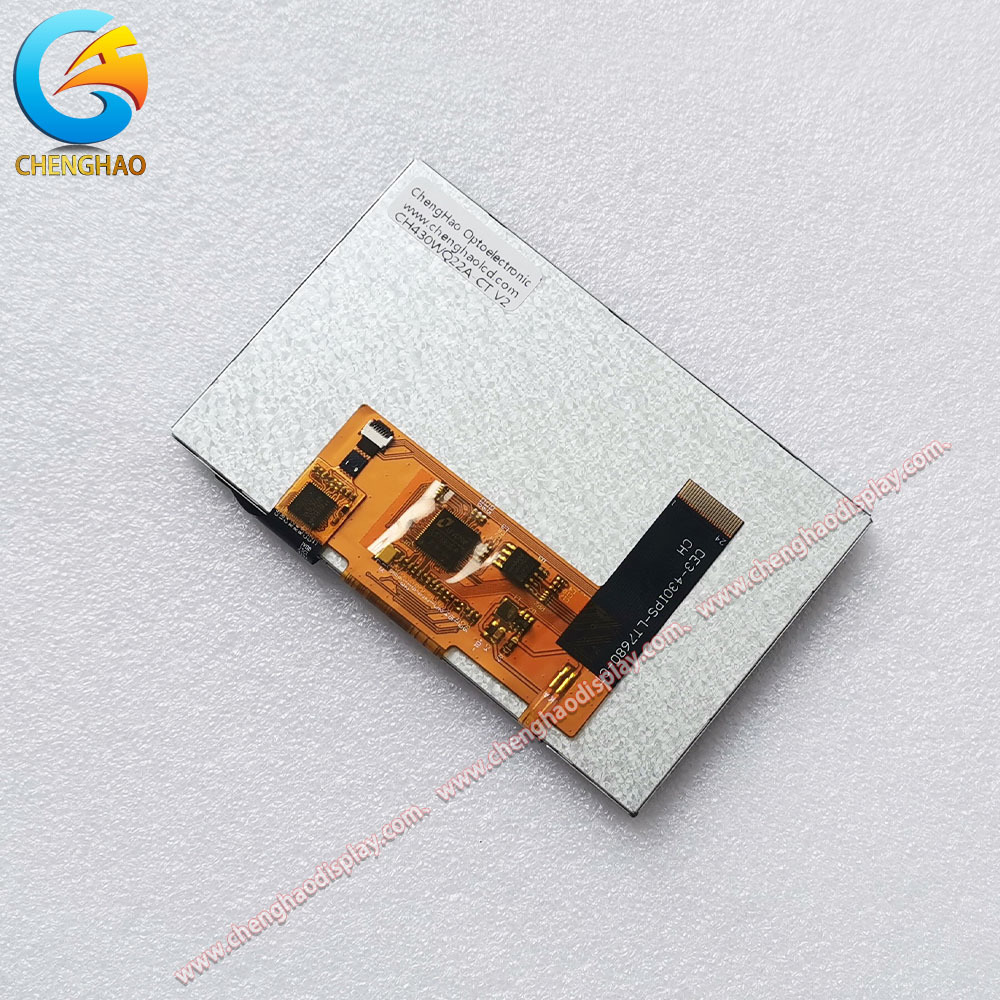

		Il modulo è dotato di un'interfaccia FPC a 24 pin, che supporta SPI come standard con opzioni personalizzabili tra cui MCU, RGB, LVDS e HDMI. Le sue dimensioni compatte (105,567,24,75 mm) con un'area attiva di 95,04*53,86 mm lo rendono ideale per dispositivi con spazio limitato. Dotato di touch capacitivo con interfaccia IIC (touch resistivo o non touch opzionale), funziona stabilmente nell'intervallo di temperatura da -20~+70℃, con una temperatura di stoccaggio che raggiunge -30~+80℃, adatto per ambienti industriali difficili.

Caratteristiche:

• Pannello IPS con angolo di visione ultra-ampio
  Il display IPS trasmissivo normalmente nero offre una visione uniforme a 80° in tutte e quattro le direzioni, eliminando la distorsione del colore e garantendo una visibilità costante per le operazioni industriali collaborative.

• Elevata luminosità e luminosità personalizzabile
  Con una luminosità standard di 800 cd/m² e un intervallo di personalizzazione da 300~1500 cd/m², il modulo mantiene una chiara leggibilità anche in presenza di forte luce ambientale, ideale per siti industriali all'aperto o con elevata luminosità.

• Compatibilità di interfaccia flessibile
  Supporta SPI come predefinito, con opzioni espandibili tra cui MCU, RGB, LVDS e HDMI. Il design FPC a 24 pin garantisce una trasmissione stabile del segnale per diversi sistemi di controllo industriale.

• Ampia tolleranza termica
  La temperatura di esercizio da -20℃ a 70℃ e la temperatura di stoccaggio da -30℃ a 80℃ consentono prestazioni affidabili in ambienti estremi come il monitoraggio esterno e le apparecchiature di automazione industriale.

• Opzioni dual touch con risposta precisa
  Touch capacitivo (interfaccia IIC) come standard, con alternative touch resistivo o non touch disponibili, adatte a diverse esigenze operative come scenari di tocco con guanti in fabbrica.

Parametri tecnici:

Personalizzazione:

Come modulo display industriale su misura, il CH430WQ22A-CT offre servizi di personalizzazione completi per soddisfare le diverse esigenze dei clienti, con le seguenti opzioni chiave:

Innanzitutto, personalizzazione FPC: supportiamo la progettazione personalizzata della forma, della struttura e del numero di pin dell'FPC, adattandoci allo spazio di installazione specifico e alle esigenze di connessione dei tuoi dispositivi.

In secondo luogo, personalizzazione dell'interfaccia: oltre all'interfaccia SPI standard, forniamo una personalizzazione completa di più interfacce tra cui MCU, RGB, MIPI, LVDS, EDP e HDMI, garantendo una perfetta integrazione con i tuoi sistemi di controllo.

Terzo, regolazione della luminosità della retroilluminazione: la luminosità predefinita di 800 cd/m² può essere regolata entro 300~1500 cd/m² e modelli selezionati possono raggiungere fino a 2800 cd/m² per scenari ad altissima luminosità.

Quarto, estensione dell'intervallo di temperatura: offriamo intervalli di temperatura di esercizio personalizzati da -10~+60℃ a -45~+90℃, consentendo al modulo di resistere a freddo o calore estremi in ambienti industriali speciali.

Quinto, personalizzazione della copertura in vetro: personalizza la forma, lo spessore, le posizioni di apertura e la serigrafia della copertura in vetro in base alle esigenze strutturali e di branding del tuo dispositivo.

Sesto, selezione della soluzione touch: scegli tra touch capacitivo, touch resistivo o versioni non touch in base agli scenari applicativi.

Inoltre, forniamo un rivestimento antiriflesso e un trattamento anti-interferenza elettromagnetica (EMI) per migliorare l'adattabilità del modulo a condizioni di lavoro difficili.

Supporto e servizi:

Chenghao Optoelectronic si impegna a fornire supporto e servizi end-to-end per il modulo display CH430WQ22A-CT, garantendo un'esperienza di integrazione fluida per i nostri clienti.

Innanzitutto, consulenza tecnica: il nostro team di ingegneri professionisti offre consulenza gratuita pre-vendita, tra cui guida alla selezione del modulo, analisi di compatibilità dell'interfaccia e progettazione di soluzioni di personalizzazione, per aiutarti a ottimizzare l'abbinamento del prodotto.

In secondo luogo, fornitura di campioni: forniamo campioni gratuiti o a basso costo per i test, consentendoti di verificare le prestazioni, la compatibilità e la durata del modulo nei tuoi dispositivi reali prima degli ordini di massa.

Terzo, supporto alla personalizzazione: assegniamo project manager dedicati per seguire le tue richieste di personalizzazione, dalla conferma del disegno di progettazione alla produzione e al collaudo dei prototipi, garantendo che tutti i parametri personalizzati soddisfino le tue specifiche.

Quarto, garanzia di qualità: tutti i moduli vengono sottoposti a rigorosi test di invecchiamento, test di ciclo termico e test di affidabilità prima della consegna. Forniamo una garanzia di qualità completa e servizi di manutenzione post-vendita tempestivi.

Quinto, supporto alla documentazione: offriamo schede tecniche dettagliate, manuali utente, documenti di definizione dell'interfaccia e guide allo sviluppo dei driver per facilitare l'integrazione e il debug del tuo prodotto.

FAQ:

Q1: Qual è la risoluzione nativa del CH430WQ22A-CT?

A: Ha una risoluzione nativa di 800×480 pixel (WVGA) con orientamento orizzontale.

Q2: Posso usare questo display senza un pannello touch?

A: Sì, il pannello touch è opzionale: puoi ordinarlo con touch capacitivo, touch resistivo o senza touch.

Q3: Quali interfacce supporta questo modulo out of the box?

A: La versione standard utilizza SPI, ma può essere personalizzata per supportare MCU, RGB, LVDS, MIPI, eDP o HDMI.

Q4: Questo display è adatto per l'uso all'aperto?

A: Con una luminosità fino a 1500 cd/m² (personalizzabile), funziona bene in ambienti luminosi, soprattutto con le opzioni antiriflesso.

Q5: Qual è l'intervallo di temperatura di esercizio?

A: L'intervallo standard è da -20°C a +70°C; intervalli estesi fino a -45°C e fino a +90°C sono disponibili su richiesta.
