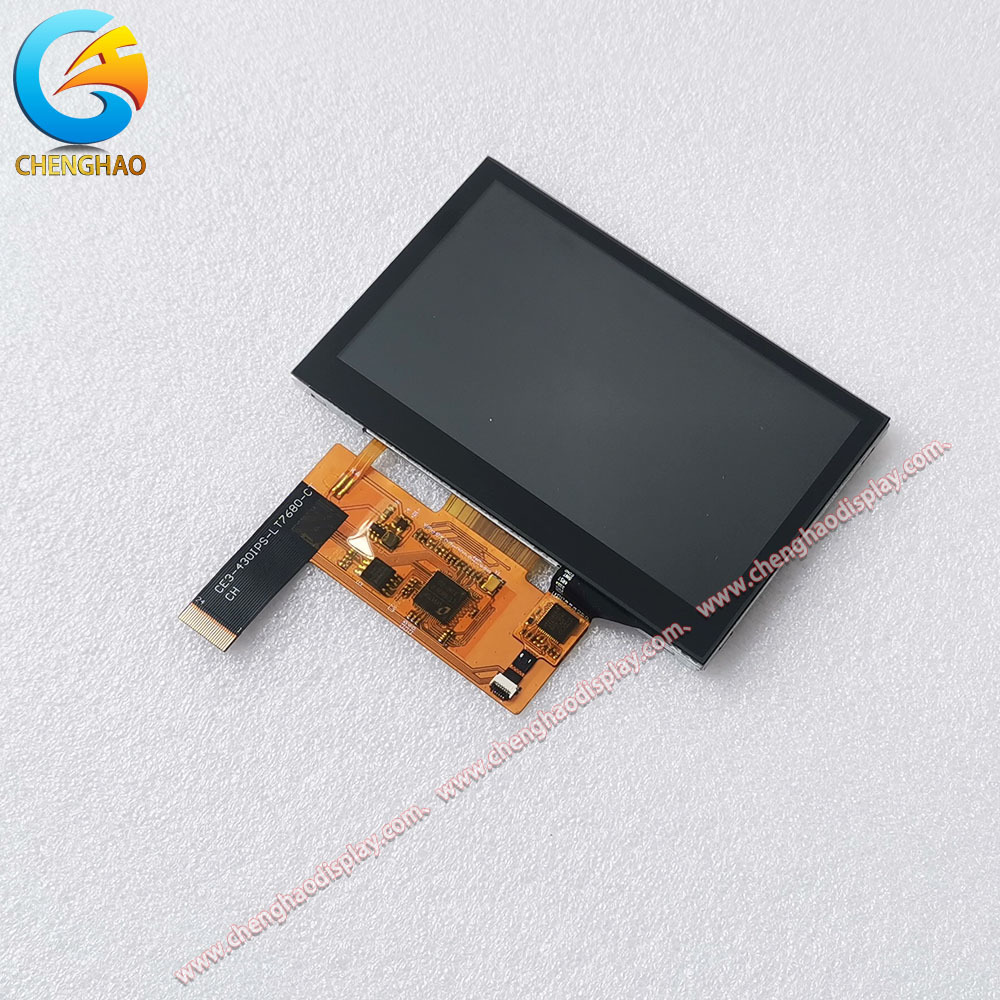

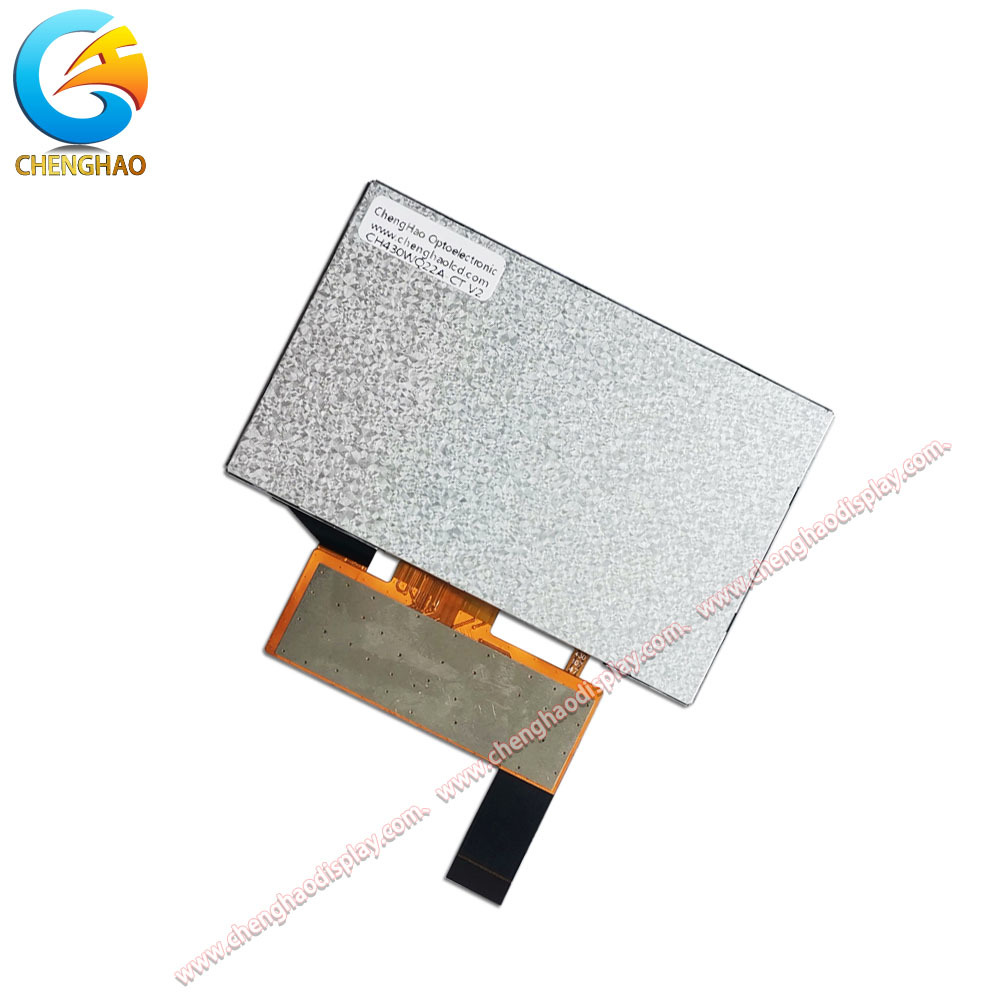

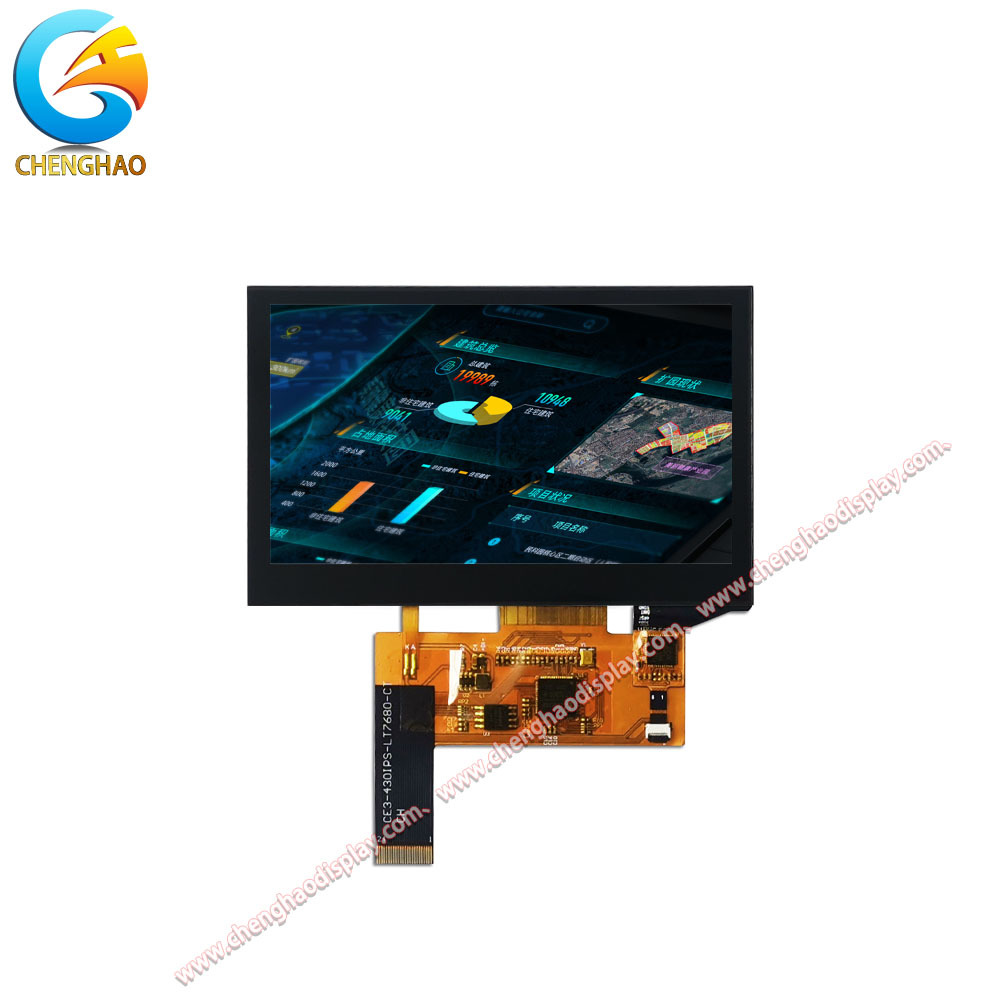

Modulo display TFT da 4,3 pollici 800x480 IPS Lcd 24 pin SPI con touch capacitivo

Descrizione del prodotto:

Il CH430WQ22A-CT è un modulo display LCD TFT da 4,3 pollici con touch capacitivo, progettato per un'ampia gamma di applicazioni industriali e di consumo. Caratterizzato da una risoluzione di 800×480 pixel, il modulo offre immagini nitide e testo chiaro, rendendolo adatto per interfacce uomo-macchina (HMI), dispositivi portatili e strumentazione.

Il modulo utilizza un pannello IPS (In-Plane Switching) con una modalità di visualizzazione trasmissiva, normalmente nera, che offre ampi angoli di visione di 80/80/80/80 (sinistra/destra/alto/basso). Ciò garantisce colori e contrasto uniformi anche se visti da direzioni oblique. Con una luminosità tipica di 800 cd/m² (personalizzabile da 300 a 1500 cd/m²), lo schermo rimane leggibile in condizioni di luce ambientale intensa. Supporta 16,7 milioni di colori (16M) e un rapporto di contrasto di 800:1, offrendo immagini vivaci e ben differenziate.
		Il pannello touch capacitivo integrato utilizza un'interfaccia I²C per una risposta al tocco rapida e affidabile. Per la comunicazione del display, l'interfaccia predefinita è SPI, ma il modulo può essere personalizzato per supportare MCU, RGB, LVDS, HDMI e altre interfacce comuni. Il circuito stampato flessibile (FPC) ha 24 pin, consentendo una facile integrazione in vari progetti di sistema. L'intervallo di temperatura operativa è da –20 °C a +70 °C e la temperatura di stoccaggio è da –30 °C a +80 °C, garantendo prestazioni affidabili in ambienti difficili. Le dimensioni compatte del modulo sono 105,5 mm × 67,2 mm × 4,75 mm, con un'area attiva di 95,04 mm × 53,86 mm.

In sintesi, il CH430WQ22A-CT combina un display IPS ad alta luminosità, un touch capacitivo reattivo e opzioni di interfaccia flessibili, rendendolo la scelta ideale per applicazioni che richiedono prestazioni robuste e personalizzazione.

Caratteristiche:

• Display IPS ad alta luminosità – Con una luminanza tipica di 800 cd/m² (e personalizzabile fino a 1500 cd/m²), il modulo offre un'eccellente leggibilità all'aperto. La tecnologia IPS offre colori uniformi e ampi angoli di visione di 80°/80°/80°/80°, garantendo che il contenuto rimanga visibile da quasi tutte le direzioni senza sbalzi di colore;

• Touch capacitivo con interfaccia I²C – Il pannello touch capacitivo integrato offre un funzionamento fluido e multi-touch. La comunicazione I²C semplifica l'integrazione e riduce il numero di GPIO necessari rispetto alle soluzioni touch resistivo;

• Opzioni di interfaccia flessibili – Mentre l'interfaccia di visualizzazione predefinita è SPI, il modulo può essere adattato per supportare MCU, RGB, LVDS, HDMI e altre interfacce standard. Questa adattabilità consente ai progettisti di abbinare il modulo a un'ampia varietà di processori host e architetture di sistema;

• Design meccanico compatto e robusto – Il modulo misura solo 105,5 mm × 67,2 mm × 4,75 mm, rendendolo adatto per applicazioni con spazio limitato. Il suo intervallo di temperatura operativa (–20 °C a +70 °C) e l'intervallo di stoccaggio (–30 °C a +80 °C) garantiscono prestazioni affidabili in ambienti industriali e automobilistici;

• Ampia capacità di personalizzazione – Oltre alle specifiche standard, i clienti possono modificare la forma/il numero di pin dell'FPC, selezionare tecnologie touch alternative (resistive o senza touch), regolare la luminosità, estendere la temperatura operativa, aggiungere trattamenti antiriflesso e incorporare la schermatura EMI. Questo rende il CH430WQ22A-CT una piattaforma versatile per progetti su misura;

Parametri tecnici:

Personalizzazione:

In qualità di produttore professionale di moduli LCD TFT, Chenghao Optoelectronic offre ampie opzioni di personalizzazione per il CH430WQ22A-CT per soddisfare i requisiti specifici dell'applicazione. Il processo di personalizzazione prevede in genere i seguenti passaggi:

(1) Analisi dei requisiti – Il nostro team di ingegneri collabora con il cliente per comprendere l'ambiente applicativo, le preferenze di interfaccia, i vincoli meccanici e gli obiettivi di prestazioni.

(2) Personalizzazione FPC – Il circuito stampato flessibile può essere personalizzato in forma, struttura e numero di pin (24 pin predefiniti). Ciò garantisce un instradamento e una compatibilità ottimali con il layout PCB del cliente.

(3) Selezione dell'interfaccia di visualizzazione – Mentre il modulo standard utilizza un'interfaccia SPI, possiamo adattare il design per supportare MCU, RGB, LVDS, MIPI, EDP, HDMI o una combinazione di più interfacce. Questa flessibilità consente al modulo di connettersi direttamente al sistema host senza convertitori aggiuntivi.

(4) Regolazione della luminosità – La luminosità predefinita è 800 cd/m², ma possiamo fornire moduli con una luminanza compresa tra 300 cd/m² e 1500 cd/m² (e fino a 2800 cd/m² per alcuni modelli). Questo è fondamentale per applicazioni all'aperto o con luce ambientale elevata.

(5) Estensione della temperatura di esercizio – L'intervallo operativo standard è da –20 °C a +70 °C. Le versioni personalizzate possono essere progettate per –10 °C a +60 °C o estese a –45 °C a +90 °C, adatte per uso automobilistico, industriale o esterno.

(6) Personalizzazione della copertura in vetro – Il vetro di copertura può essere modificato in forma, spessore, ritagli (per pulsanti, fotocamere, ecc.), serigrafia e trattamenti superficiali (antiriflesso, anti-impronta).

(7) Opzioni del pannello touch – Il modulo viene fornito con un pannello touch capacitivo (interfaccia I²C). I clienti possono scegliere il touch resistivo o optare per una versione senza touch, a seconda dei costi e delle esigenze dell'applicazione.

(8) Miglioramenti ottici – È possibile applicare rivestimenti antiriflesso (AG) per ridurre i riflessi e aggiungere la schermatura delle interferenze elettromagnetiche (EMI) per migliorare l'integrità del segnale in ambienti rumorosi.

(9) Prototipo e convalida – Una volta finalizzate le specifiche di personalizzazione, produciamo prototipi per test e approvazione. Dopo la conferma del cliente, inizia la produzione di massa.

Sfruttando queste capacità di personalizzazione, il CH430WQ22A-CT può essere trasformato in una soluzione su misura che si adatta perfettamente al design del prodotto del cliente.

Supporto e servizi:

Chenghao Optoelectronic fornisce un supporto tecnico completo e servizi post-vendita per garantire l'integrazione di successo e l'affidabilità a lungo termine del modulo display CH430WQ22A-CT.

Supporto tecnico
Consulenza pre-vendita – I nostri ingegneri applicativi aiutano i clienti a selezionare l'interfaccia, la luminosità, l'intervallo di temperatura e la configurazione meccanica corretti in base ai requisiti del progetto.
Guida all'integrazione – Offriamo schede tecniche dettagliate, diagrammi dei pin-out, specifiche dei tempi dell'interfaccia e codice di esempio per piattaforme comuni (ad esempio, Arduino, Raspberry Pi, STM32).
Assistenza alla progettazione personalizzata – Per le versioni personalizzate, collaboriamo con i clienti durante l'intero ciclo di sviluppo, dalla definizione delle specifiche alla convalida del prototipo.

Garanzia di qualità
Ogni modulo viene sottoposto a test rigorosi per uniformità del display, sensibilità al tocco, prestazioni elettriche e resistenza ambientale.
Forniamo garanzie standard del settore (in genere 12–24 mesi) e possiamo offrire opzioni di garanzia estesa per applicazioni ad alta affidabilità.

Logistica e supply chain
Quantità di ordine flessibili da piccoli lotti alla produzione di massa.
Spedizione in tutto il mondo con imballaggio adeguato antistatico e antiurto.
Programmi di gestione dell'inventario per la consegna just-in-time.

Servizio post-vendita
Team di assistenza clienti dedicato per il monitoraggio degli ordini, richieste tecniche e richieste di sostituzione.
Analisi dei guasti e servizi di riparazione per i moduli che rientrano nella garanzia.
Miglioramento continuo del prodotto basato sul feedback dei clienti.

Offrendo questi servizi di supporto, miriamo a rendere il CH430WQ22A-CT non solo un componente di visualizzazione, ma una soluzione completamente supportata che accelera lo sviluppo e l'implementazione del tuo prodotto.

FAQ:

Q1: Quali certificazioni ha il modulo display LCD Chenghao Optoelectronic CH430WQ22A-CT?

A1: Il modulo display LCD CH430WQ22A-CT è certificato CE, RoHS e FCC, garantendo la conformità agli standard internazionali di sicurezza e ambientali.

Q2: Qual è la quantità minima ordinabile per il modulo display LCD CH430WQ22A-CT?

A2: La quantità minima ordinabile per questo prodotto è di 100 pezzi.

Q3: Come viene imballato il modulo display LCD CH430WQ22A-CT per la spedizione?

A3: Tutti i prodotti sono imballati in modo sicuro per garantire la sicurezza durante il trasporto. I prodotti di piccole dimensioni sono confezionati utilizzando vassoio più cartone, mentre le dimensioni maggiori utilizzano slot in schiuma più cartone. L'imballaggio può anche essere personalizzato in base alle esigenze dei clienti.

Q4: Qual è il tempo di consegna tipico per un ordine del modulo display LCD CH430WQ22A-CT?

A4: Il tempo di consegna di solito varia tra 3 e 7 giorni dopo la conferma dell'ordine.

Q5: Quali condizioni di pagamento sono accettate per l'acquisto del modulo display LCD CH430WQ22A-CT?

A5: Le condizioni di pagamento accettate includono TT (trasferimento telegrafico) e altri metodi concordati.
