Modulo di visualizzazione LCD TFT verticale da 2,8" - Risoluzione 240*320, 500 nits, Resistive Touch

Descrizione del prodotto:

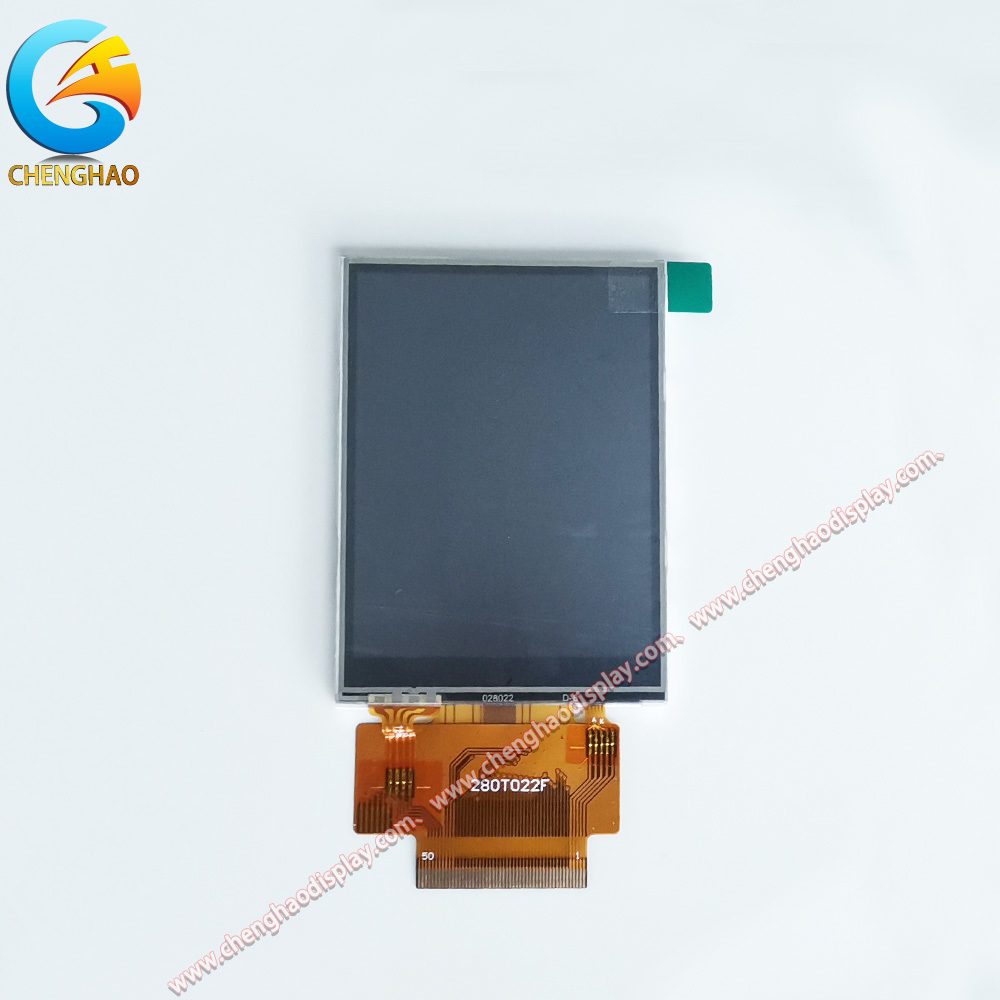

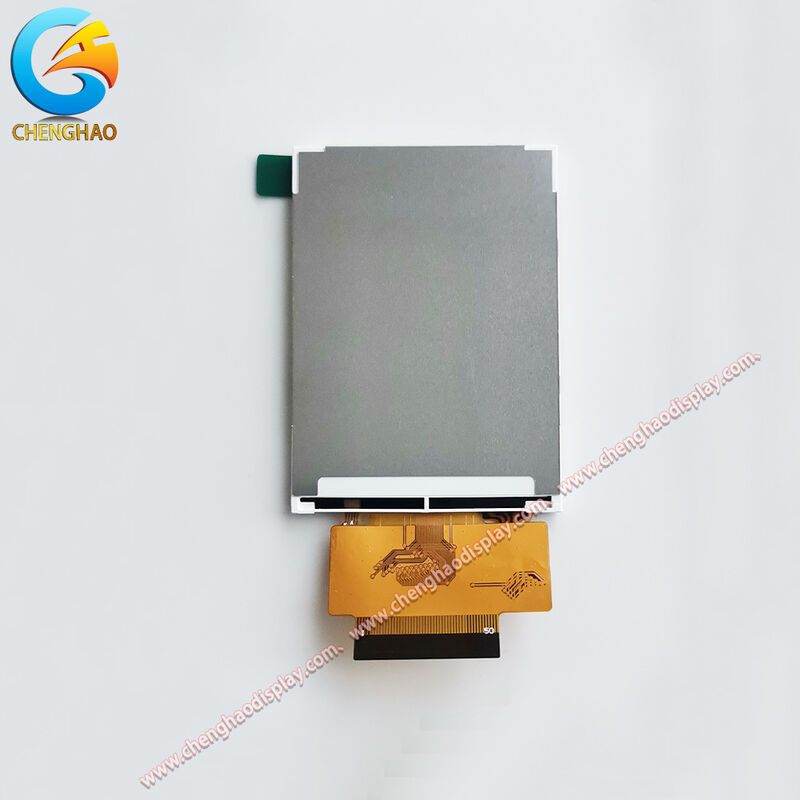

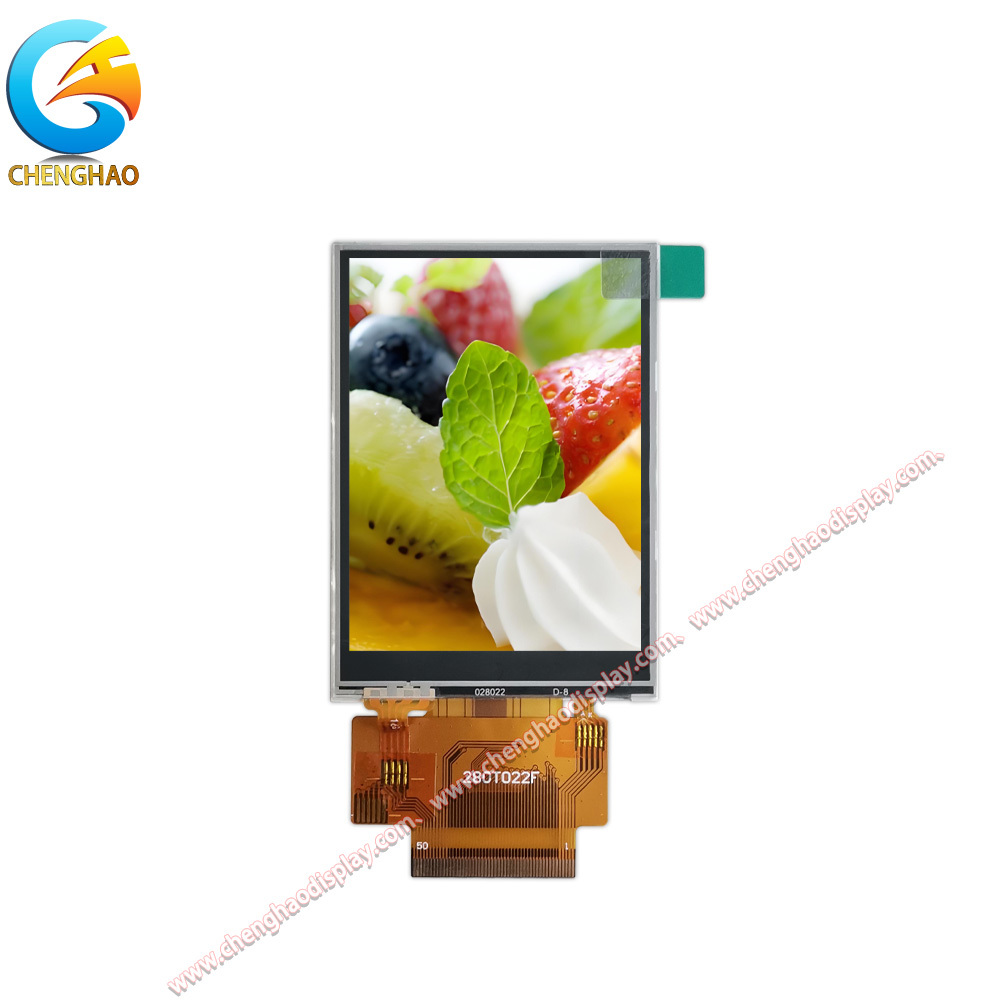

Il CH280QV22F-T è un modulo display LCD TFT touchscreen verticale da 2,8 pollici ad alte prestazioni meticolosamente sviluppato da Chenghao Optoelectronic. Dotato di una risoluzione di 240*320 punti, questo modulo offre una visualizzazione delle immagini chiara e delicata con colori 65K e un rapporto di contrasto 800:1, garantendo una riproduzione dei colori vivida per diversi scenari applicativi. Adottando la modalità di visualizzazione IPS trasmissiva normalmente nera, presenta angoli di visione completi di 80/80/80/80, garantendo effetti visivi coerenti e di alta qualità da qualsiasi prospettiva. Dotato di un pannello touch resistivo e di un'interfaccia touch USB, il modulo consente un'interazione utente fluida e reattiva, supportando al contempo configurazioni touch capacitivo o no-touch opzionali per soddisfare le diverse esigenze. In termini di dimensioni, ha un modulo compatto di 50*69,2*3,4 mm, con un'area di visualizzazione di 44,8*63,1 mm e un'area attiva di 43,2*57,6 mm, che lo rende ideale per l'integrazione in dispositivi con vincoli di spazio. Il modulo offre una forte compatibilità con più interfacce tra cui SPI, MCU e RGB, abbinate a 50 pin FPC per una connessione flessibile e conveniente. Con una luminosità dello schermo di 500 cd/m² (personalizzabile da 300 a 1000 cd/m²), si comporta in modo eccellente in vari ambienti di illuminazione. Mantiene un funzionamento stabile entro un intervallo di temperature operative compreso tra -20 ~ +70 ℃ e può essere conservato a -30 ~ +80 ℃, adattandosi alle difficili condizioni industriali ed esterne.

Caratteristiche:

- Prestazioni visive superiori: la risoluzione 240*320 combinata con la tecnologia IPS full-view garantisce dettagli nitidi dell'immagine e visualizzazione dei colori uniforme da tutti gli angoli di visione di 80°, eliminando la distorsione del colore e i punti ciechi comuni nei moduli non IPS. L'elevata luminosità di 500 cd/m² e il rapporto di contrasto di 800:1 migliorano ulteriormente la visibilità sia in condizioni di illuminazione interne che esterne.

- Compatibilità multi-interfaccia: supportando le interfacce SPI, MCU e RGB, il modulo offre un'ampia compatibilità con diversi sistemi di controllo e processori. Questa versatilità elimina la necessità di componenti aggiuntivi di conversione dell'interfaccia, riducendo i costi di sviluppo e abbreviando i cicli di integrazione rispetto ai moduli a interfaccia singola.

- Opzioni touch flessibili: il touch resistivo standard con interfaccia USB fornisce una risposta al tocco affidabile, mentre le configurazioni touch capacitivo o no-touch opzionali consentono la personalizzazione in base agli scenari applicativi (ad esempio, touch capacitivo per l'elettronica di consumo, no-touch per pannelli di controllo industriali).

- Ampia adattabilità alla temperatura: l'intervallo di temperatura operativa di -20 ~ +70 ℃ e la temperatura di stoccaggio di -30 ~ +80 ℃ garantiscono prestazioni stabili in ambienti estremi come aree esterne fredde e officine industriali ad alta temperatura, superando i moduli con intervalli di temperatura ristretti.

Parametri tecnici:

Personalizzazione:

In qualità di produttore professionale di moduli LCD TFT, Chenghao Optoelectronic fornisce servizi di personalizzazione completi per il CH280QV22F-T per soddisfare i requisiti unici di diversi settori e applicazioni. Il nostro processo di personalizzazione segue un flusso di lavoro rigoroso ed efficiente: comunicazione della domanda iniziale → valutazione dello schema tecnico → sviluppo del prototipo → test del campione → produzione di massa, garantendo che ogni prodotto personalizzato soddisfi i più alti standard di qualità.

L'ambito di personalizzazione copre molteplici aspetti chiave:

1) Personalizzazione dell'FPC: Supportiamo la personalizzazione personalizzata della forma, della struttura e del numero di pin dell'FPC per soddisfare i requisiti specifici di installazione e connessione del dispositivo del cliente.

2) Personalizzazione dell'interfaccia LCD: Oltre alle interfacce SPI, MCU e RGB standard, possiamo personalizzare interfacce singole o multiple come MIPI, LVDS, EDP e HDMI per adattarci a diverse architetture di processori e sistemi.

3) Personalizzazione della luminosità della retroilluminazione: In base all'ambiente di illuminazione dell'applicazione, i clienti possono scegliere livelli di luminosità da 300 cd/m² a 1.000 cd/m², con alcuni modelli che supportano fino a 2.800 cd/m² per esigenze estreme di visibilità esterna.

4) Personalizzazione della temperatura operativa: Offriamo la personalizzazione dell'intervallo di temperatura tra -10~+60℃ e -45~+90℃ per adattarsi ad ambienti difficili come aree fredde ad alta quota o siti industriali ad alta temperatura.

5) Personalizzazione copertura in vetro: Ciò include la personalizzazione della forma, dello spessore, delle posizioni di apertura e della serigrafia della copertura in vetro, consentendo al modulo di adattarsi perfettamente al design generale e ai requisiti funzionali del dispositivo.

6) Toccare Personalizzazione configurazione: I clienti possono optare per la configurazione touch capacitivo (per esigenze più sensibili e multi-touch) o no-touch in base ai loro scenari applicativi.

7) Personalizzazione delle funzioni speciali: Sono inoltre disponibili funzioni aggiuntive come il trattamento antiriflesso dello schermo (riducendo i riflessi in ambienti luminosi) e le interferenze anti-elettromagnetiche (garantendo un funzionamento stabile in ambienti elettromagnetici complessi).

Supporto e servizi:

Chenghao Optoelectronic si impegna a fornire supporto e servizi completi e professionali per il modulo display CH280QV22F-T per garantire un'esperienza cliente fluida dalla selezione del prodotto all'uso post-vendita. Offriamo documentazione tecnica dettagliata, comprese schede tecniche dei prodotti, schemi elettrici ed esempi di codici di driver, per assistere i clienti in una rapida integrazione e sviluppo.

Il nostro team di supporto tecnico professionale è disponibile per rispondere a domande tecniche, fornire suggerimenti di soluzioni e assistere nella risoluzione dei problemi durante il processo di integrazione. Per progetti personalizzati, assegniamo personale tecnico dedicato a seguire l'intero processo, dall'analisi della domanda al test del prototipo, garantendo una comunicazione efficace e una tempestiva risoluzione dei problemi.

In termini di logistica e consegna, garantiamo consegne puntuali con capacità di fornitura flessibile per soddisfare sia ordini di campioni di piccoli lotti che esigenze di produzione di massa di grandi lotti. Forniamo inoltre un servizio post-vendita affidabile, inclusa la garanzia della qualità del prodotto, servizi di riparazione e sostituzione di prodotti non danneggiati dall'uomo entro il periodo di garanzia e fornitura a lungo termine di pezzi di ricambio per garantire il funzionamento stabile delle apparecchiature del cliente. Inoltre, offriamo aggiornamenti tecnici regolari e suggerimenti per l'ottimizzazione dei prodotti in base alle tendenze del settore e al feedback dei clienti.

Domande frequenti:

Q1: Qual è il numero di modello di questo touchscreen capacitivo LCD TFT?

R1: Il numero del modello è CH280QV22F-T, prodotto da Chenghao Optoelectronic.

Q2: questo prodotto ha delle certificazioni?

A2: Sì, è certificato CE, RoHS e FCC.

Q3: È richiesta una quantità minima d'ordine per l'acquisto?

R3: No, non esiste una quantità minima d'ordine (nessun MOQ) per questo prodotto.

Q4: Come viene confezionato il prodotto per la consegna?

A4: Tutti i prodotti sono accuratamente imballati per garantire la sicurezza. Le dimensioni piccole utilizzano vassoio + imballaggio in cartone, le dimensioni più grandi utilizzano slot in schiuma + imballaggio in cartone e possiamo anche progettare imballaggi in base alle esigenze specifiche dei clienti.

Q5: Qual è il tempo di consegna tipico dopo aver effettuato un ordine?

A5: Il tempo di consegna varia solitamente da 3 a 7 giorni.

Q6: Quali termini di pagamento sono accettati?

A6: Accettiamo TT (Trasferimento Telegrafico) e altri metodi di pagamento.

Q7: Qual è la capacità di fornitura di Chenghao Optoelectronic per questo prodotto?

A7: Chenghao Optoelectronic può fornire fino a 20.000.000 di pezzi al mese.
