Schermo LCD TFT IPS da 2,8 pollici 240x320 con touch resistivo e interfacce multiple

Descrizione del prodotto:

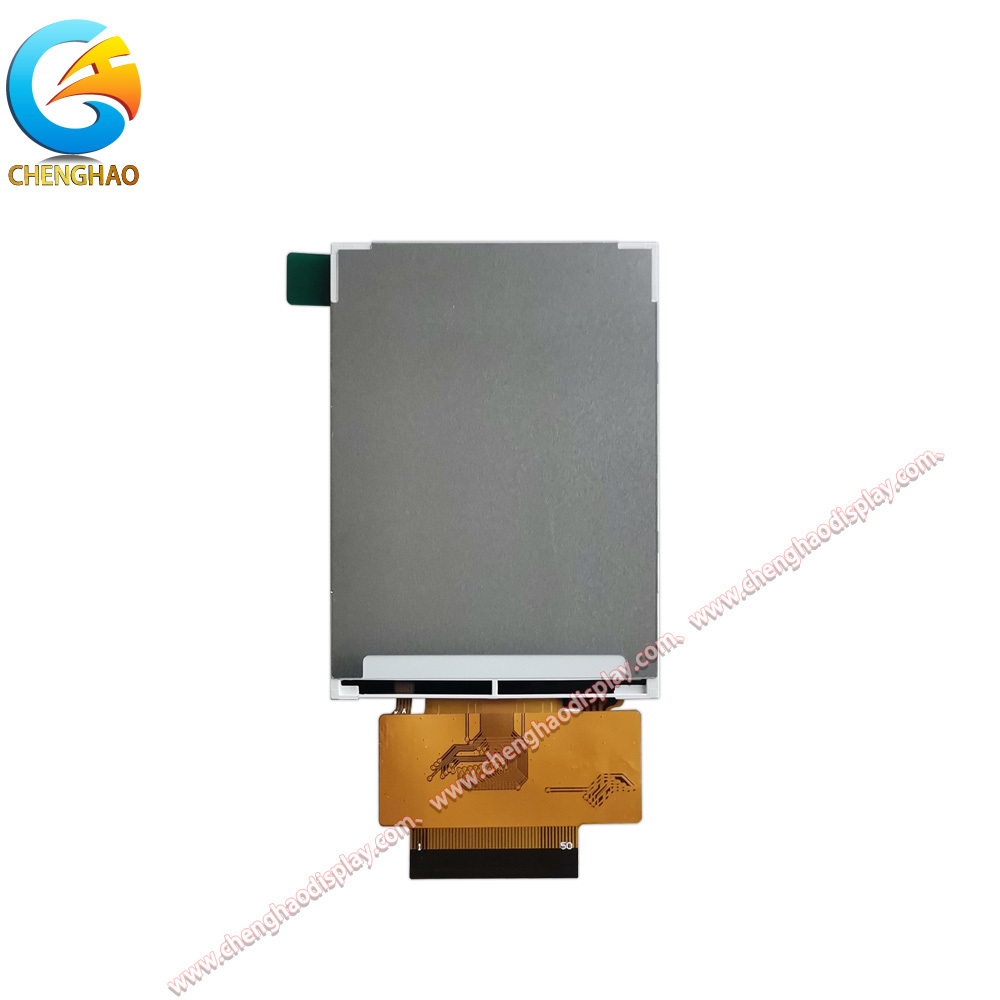

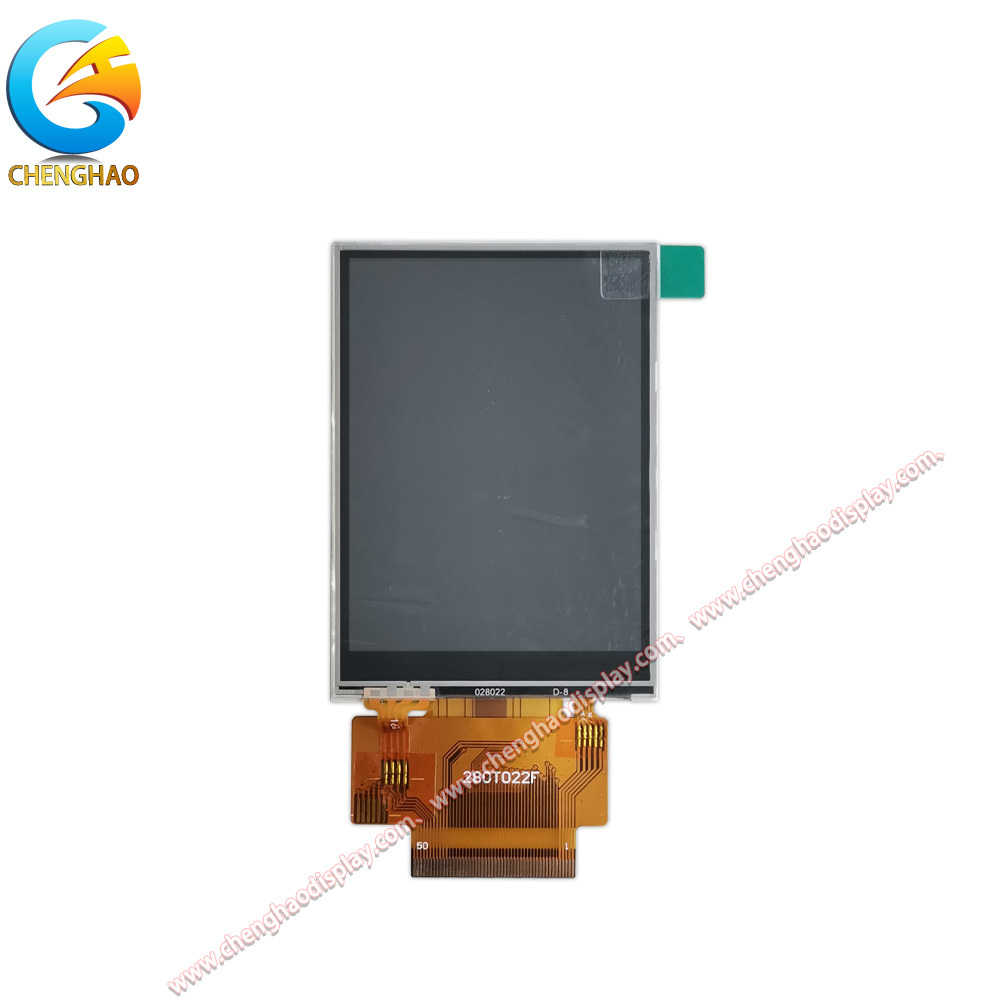

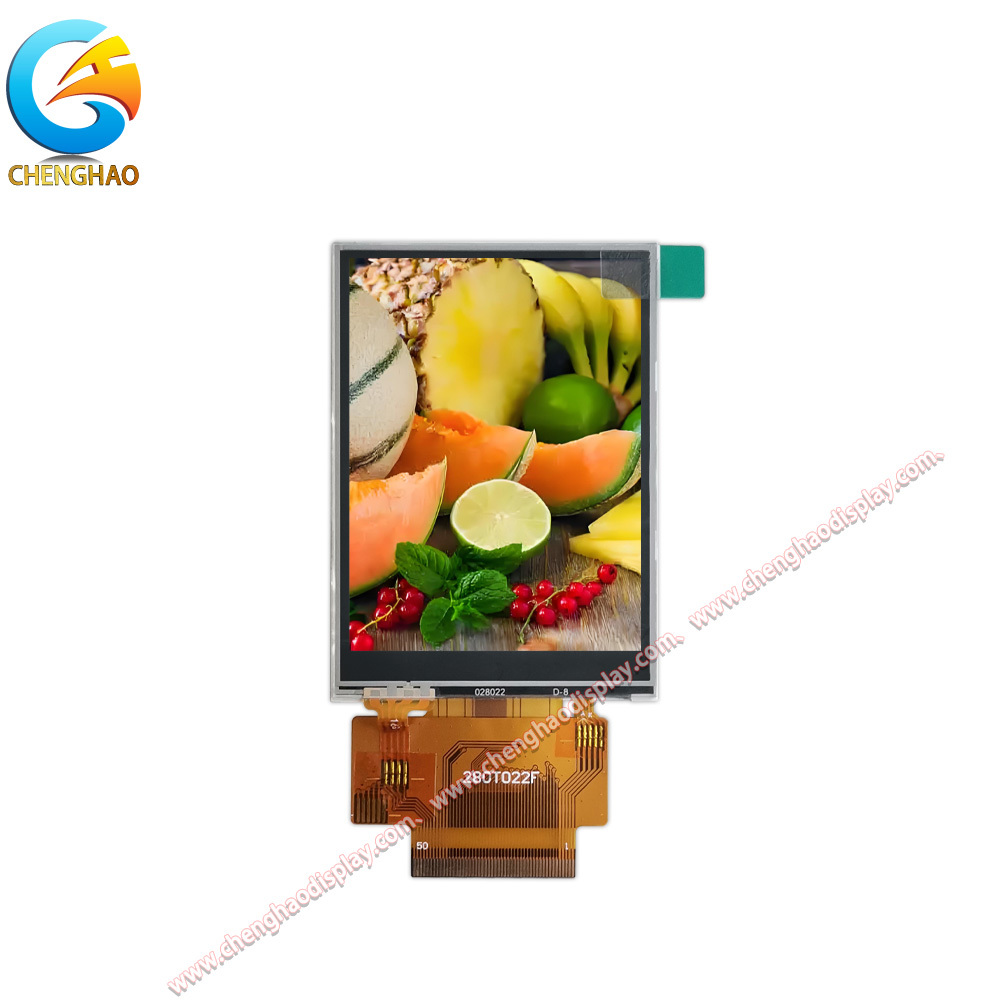

Il CH280QV22F-T è un modulo display LCD TFT da 2,8 pollici ad alte prestazioni progettato da Chenghao Optoelectronic per applicazioni embedded versatili. Presenta una risoluzione QVGA di 240x320 pixel, offrendo immagini nitide e dettagliate a 65K colori all'interno di un'area attiva compatta di 43,2 x 57,6 mm. Utilizzando la tecnologia IPS (In-Plane Switching), il modulo offre eccezionali ampi angoli di visione di 80/80/80/80 (Su/Giù/Sinistra/Destra), garantendo una qualità dell'immagine costante da più prospettive.

Questo modulo integra un pannello touch resistivo con un'interfaccia USB, offrendo un controllo di input affidabile e preciso. Per una maggiore flessibilità di progettazione, la soluzione touch può essere opzionalmente aggiornata a touch capacitivo o omessa completamente in base alle esigenze del progetto. Il display vanta un'elevata luminosità di 500 cd/m², con personalizzazione disponibile da 300 a 1000 cd/m² per adattarsi a varie condizioni di illuminazione. È progettato per funzionare in modo affidabile in un ampio intervallo di temperature da -20°C a +70°C, rendendolo adatto per ambienti industriali, automobilistici ed esterni.

Per garantire un'integrazione senza problemi, il CH280QV22F-T supporta più protocolli di interfaccia, tra cui SPI, MCU (parallelo) e RGB, offrendo agli sviluppatori opzioni di connettività versatili. Le sue dimensioni fisiche compatte di 50,0 x 69,2 x 3,4 mm e un connettore FPC a 50 pin facilitano l'installazione in progetti con spazio limitato.

Caratteristiche:

• Esperienza visiva IPS superiore:Con angoli di visione simmetrici di 80 gradi in tutte le direzioni, il pannello IPS garantisce una minima variazione di colore e perdita di contrasto, rendendolo ideale per applicazioni in cui più utenti visualizzano lo schermo da angolazioni diverse.

• Compatibilità multi-interfaccia: Gli ingegneri possono scegliere tra interfacce SPI, MCU o RGB per adattarsi all'architettura del proprio sistema. Questa flessibilità semplifica la progettazione hardware e riduce la necessità di circuiti integrati bridge esterni o complesse conversioni di segnale.

• Tolleranza ambientale robusta: Progettato per condizioni difficili, il modulo funziona da -20°C a +70°C e si conserva da -30°C a +80°C. Questa robustezza garantisce prestazioni stabili in pannelli di controllo industriali, cruscotti automobilistici e apparecchiature di monitoraggio medico.

• Luminosità e touch personalizzabili:La luminosità standard di 500 cd/m² può essere personalizzata da 300 a 1000 cd/m² per la leggibilità alla luce solare o il risparmio energetico. Inoltre, il touch resistivo standard può essere sostituito con touch capacitivo o senza touch, consentendo un allineamento preciso con le esigenze di interazione dell'utente e gli obiettivi di costo.

Parametri tecnici:

Personalizzazione:

Chenghao Optoelectronic offre ampi servizi di personalizzazione per il modulo CH280QV22F-T, consentendo di adattarlo perfettamente alle esigenze specifiche della tua applicazione. Il nostro processo di personalizzazione è collaborativo e copre i seguenti aspetti chiave:

1) Personalizzazione FPC e connettore: Possiamo modificare la forma, la lunghezza, la struttura e il numero di pin (dai 50 pin standard) del circuito stampato flessibile (FPC) per adattarlo al tuo layout PCB e al design dell'involucro unici, semplificando l'assemblaggio e migliorando l'affidabilità.

2) Opzioni di interfaccia display: Oltre al supporto standard SPI, MCU e RGB, possiamo integrare altre interfacce come MIPI, LVDS, EDP o HDMI su richiesta, garantendo la compatibilità con il tuo processore host o system-on-chip.

3) Regolazione della luminosità della retroilluminazione: Regola la luminosità della retroilluminazione a LED da 300 cd/m² a 1000 cd/m² (con opzioni fino a 1500 cd/m² per esigenze specifiche) per ottenere una visibilità ottimale in ambienti che vanno da impostazioni interne poco illuminate alla luce solare diretta.

4) Intervallo di temperatura esteso: La temperatura operativa può essere personalizzata per intervalli più ampi o specializzati, come da -45°C a +90°C per applicazioni in ambienti estremi, garantendo la stabilità delle prestazioni nelle condizioni più difficili.

5) Vetro di copertura e miglioramento ottico: Personalizza la forma del vetro di copertura, lo spessore, i rivestimenti antiriflesso (AG) o antiriflesso (AR) e aggiungi la serigrafia (ad esempio, loghi, bordi) per scopi sia funzionali che estetici.

6) Selezione del pannello touch: Scegli tra touch resistivo (standard), touch capacitivo proiettivo per gesti multi-touch o opta per nessun pannello touch in base alle esigenze della tua applicazione.

7) Schermatura EMI/EMC: Integra la schermatura dalle interferenze elettromagnetiche per soddisfare i severi standard normativi e garantire un funzionamento stabile in ambienti elettricamente rumorosi.

Il nostro team di ingegneri collabora a stretto contatto con te dall'ideazione alla produzione, fornendo prototipi per la convalida e garantendo che il modulo personalizzato soddisfi tutte le tue specifiche tecniche e di qualità.

Supporto e servizi:

Scegliere il CH280QV22F-T ti garantisce l'accesso a un supporto tecnico completo e al servizio clienti di Chenghao Optoelectronics, un sistema progettato per garantire il successo del tuo progetto dallo sviluppo alla produzione di massa.

Documentazione tecnica: Ottieni definizioni dettagliate dei pin e specifiche dei tempi dell'interfaccia per semplificare il processo di progettazione.

Supporto alla progettazione e all'integrazione: I nostri esperti ingegneri applicativi forniscono indicazioni sulla progettazione dello schema, sul layout del PCB e sull'integrazione del software del driver per varie piattaforme MCU.

Fornitura di campioni: Offriamo unità campione standard o personalizzate del CH280QV22F-T per il tuo utilizzo durante le fasi di prototipazione e valutazione per verificare le prestazioni e la compatibilità prima dell'ordine di massa.

Produzione affidabile e garanzia di qualità: Tutti i moduli sono sottoposti a test rigorosi, tra cui verifica elettrica, ispezione visiva e test di invecchiamento. Aderiamo a rigorose procedure di controllo qualità per garantire che ogni unità soddisfi i nostri elevati standard di affidabilità e durata.

Ordinazione e logistica flessibili: Supportiamo volumi di ordine variabili, da piccoli lotti per R&S alla produzione su larga scala. La nostra efficiente catena di approvvigionamento e i nostri partner logistici garantiscono consegne affidabili e puntuali in tutto il mondo.

Servizio post-vendita e garanzia: Forniamo supporto in garanzia per i prodotti standard. Il nostro team di supporto dedicato è pronto ad assisterti con qualsiasi problema tecnico o domanda tu possa avere durante il ciclo di vita del prodotto.

FAQ:

Q1: Qual è il numero di modello del touchscreen capacitivo LCD TFT?

A1: Il numero di modello è CH280QV22F-T.

Q2: Quali certificazioni ha questo touchscreen?

A2: È certificato CE, RoHS e FCC.

Q3: Esiste un requisito di quantità minima d'ordine per questo prodotto?

A3: No, non esiste un requisito di quantità minima d'ordine (No MOQ) per questo prodotto.

Q4: Come viene confezionato il prodotto per garantire la sicurezza durante la spedizione?

A4: Tutti i prodotti sono imballati in modo sicuro. Le piccole dimensioni sono confezionate utilizzando vassoio più cartone, mentre le dimensioni maggiori utilizzano slot in schiuma più cartone. L'imballaggio può anche essere personalizzato in base alle esigenze del cliente.

Q5: Qual è il tempo di consegna tipico per gli ordini?

A5: Il tempo di consegna è in genere compreso tra 3 e 7 giorni.

Q6: Quali termini di pagamento sono accettati?

A6: Il pagamento può essere effettuato tramite TT (trasferimento telegrafico) o altri metodi concordati.

Q7: Qual è la capacità di fornitura mensile per questo touchscreen?

A7: Chenghao Optoelectronic può fornire fino a 20.000.000 di pezzi al mese.
