2.25 pollici TFT LCD Display Module 76x284 Interfaccia SPI Alta luminosità

Descrizione di prodotto

1. Descrizione del prodotto

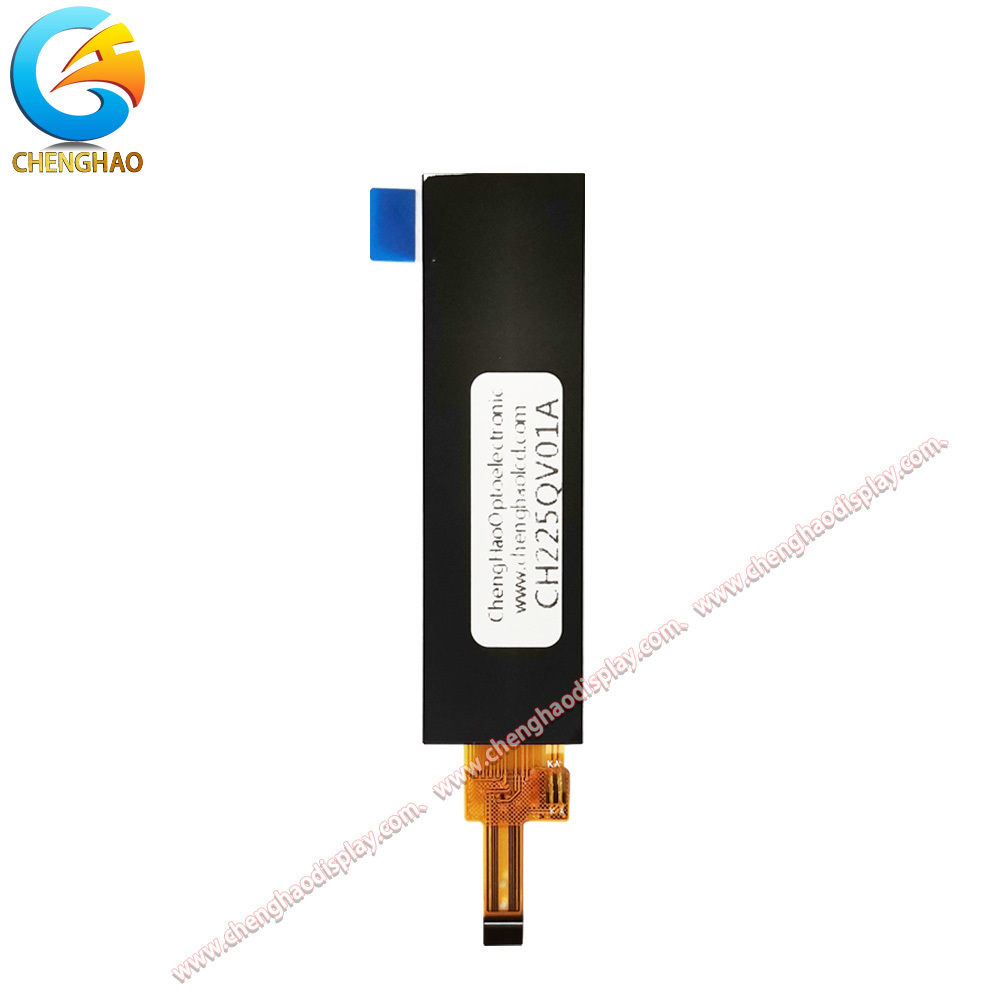

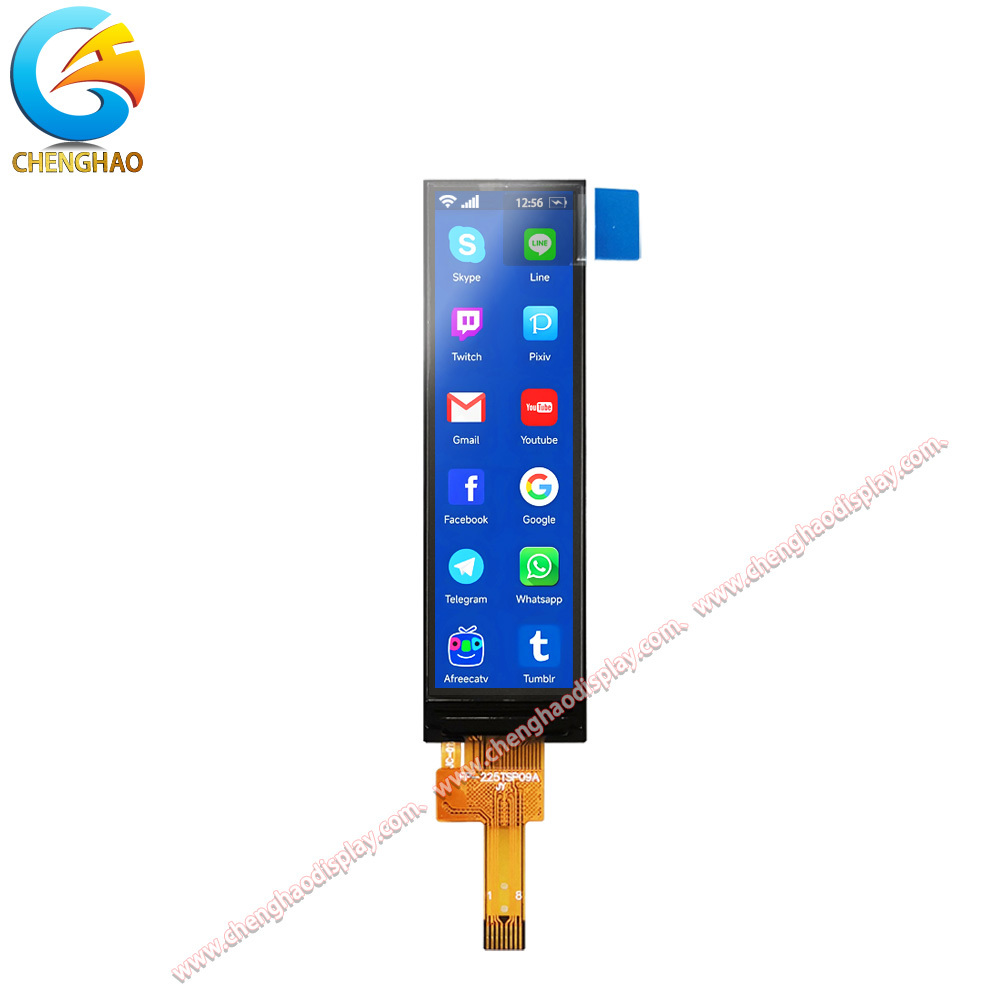

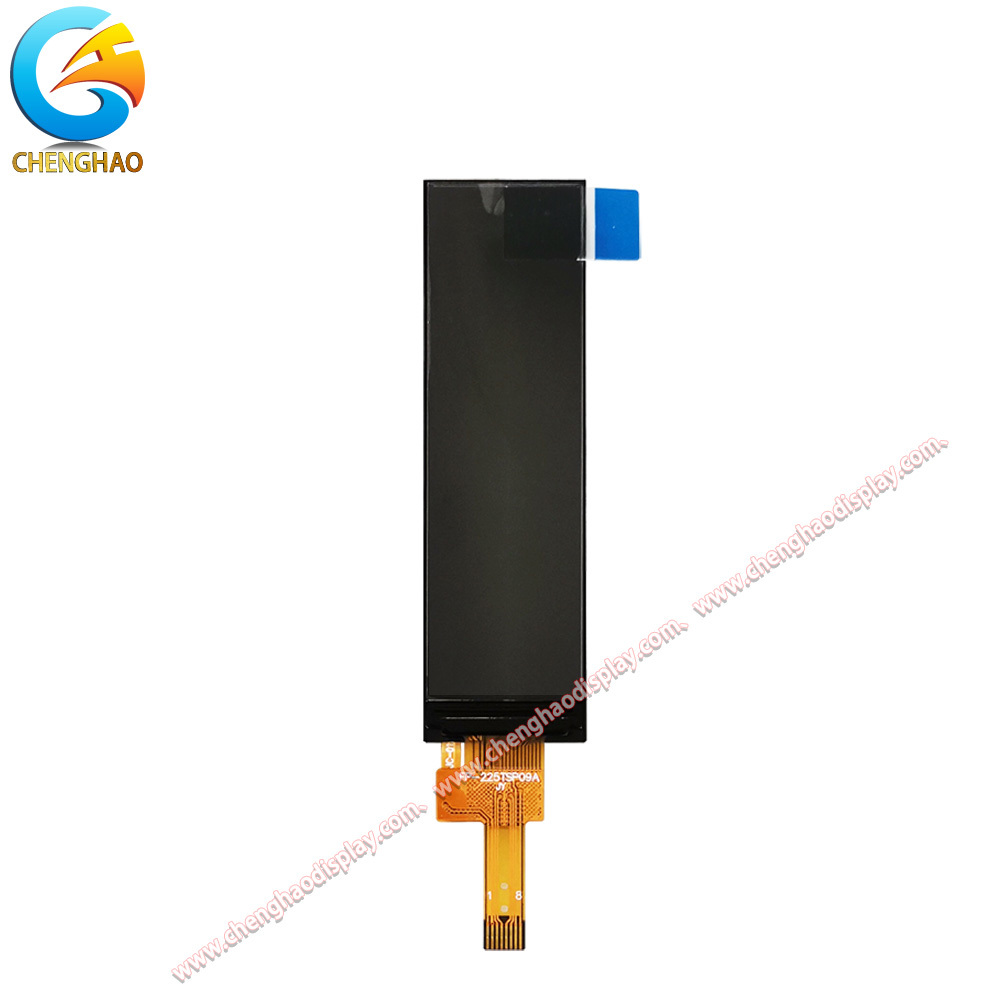

CH225QV01A è un modulo LCD TFT a-Si da 2,25 pollici con risoluzione QVGA di 76x284 pixel, progettato per dispositivi elettronici indossabili e portatili compatti. La luminosità tipica è di 500 cd/m², garantendo leggibilità alla luce solare per applicazioni esterne.
Il modulo utilizza l'IC driver *** con un'interfaccia seriale SPI a 4 fili, compatibile con la maggior parte dei microcontrollori a basso numero di pin. L'intervallo della temperatura operativa è compreso tra -20°C e +70°C, l'intervallo di conservazione è compreso tra -30°C e +80°C. Il modulo è conforme alla direttiva RoHS e misura 17,90 x 62,50 mm.

2. Caratteristiche

·Display a matrice attiva TFT a-Si con diagonale da 2,25 pollici con risoluzione 76*284

·Elevata luminosità di 500 cd/m² (tip.) per un'eccellente leggibilità alla luce del sole

·Interfaccia seriale SPI a 4 fili per una comunicazione facile e veloce con gli MCU

·Direzione di visione ottimale a ore 12 per applicazioni orientate al ritratto

·Ampio intervallo di temperature di funzionamento: da -20°C a +70°C

·Design retroilluminato a LED a basso consumo adatto per dispositivi alimentati a batteria

·Profilo sottile e struttura leggera per l'integrazione di dispositivi portatili

·Modalità polarizzatore trasmissivo/normalmente bianco per una qualità dell'immagine chiara

·Conformità RoHS, conforme ai requisiti di protezione ambientale

3. Parametri tecnici

4. Personalizzazione

Personalizzazione FPC, integrazione touch panel (RTP/CTP), lente di copertura disponibile.

5. Supporto

Scheda tecnica completa, codice di inizializzazione, supporto campione, supporto tecnico fornito.

6. Domande frequenti

D: Qual è la risoluzione del display CH225QV01A?

R: Il CH225QV01A ha una risoluzione QVGA di 76*284 pixel, fornendo una qualità dell'immagine nitida adatta per testo, icone e grafica di base.

D: Quale interfaccia utilizza questo modulo?

R: Utilizza un'interfaccia seriale SPI a 4 fili, che semplifica la connessione con la maggior parte dei microcontrollori utilizzando solo 4 linee di controllo (CS, SCL, SDA, RS).

D: Questo display è adatto per l'uso esterno?

R: Sì, con una luminosità tipica di 500 cd/m², il display offre una buona leggibilità alla luce del sole, rendendolo adatto per applicazioni esterne.

D: Qual è l'intervallo di temperatura operativa?

R: L'intervallo di temperatura operativa è compreso tra -20°C e +70°C, con un intervallo di conservazione compreso tra -30°C e +80°C, garantendo prestazioni affidabili in vari ambienti.

D: Il connettore FPC può essere personalizzato?

R: Sì, ChengHao offre opzioni di personalizzazione per l'FPC tra cui lunghezza, assegnazione dei pin e tipo di connettore per adattarsi al design del PCB.

D: È possibile aggiungere un pannello touch a questo display?

R: Sì, possiamo integrare un pannello touch capacitivo (CTP) o un pannello touch resistivo (RTP) oppure una lente di copertura per la protezione, secondo necessità.
