1.14 pollici IPS TFT LCD Modulo Interfaccia SPI Ampia temperatura per applicazioni industriali

Descrizione del prodotto

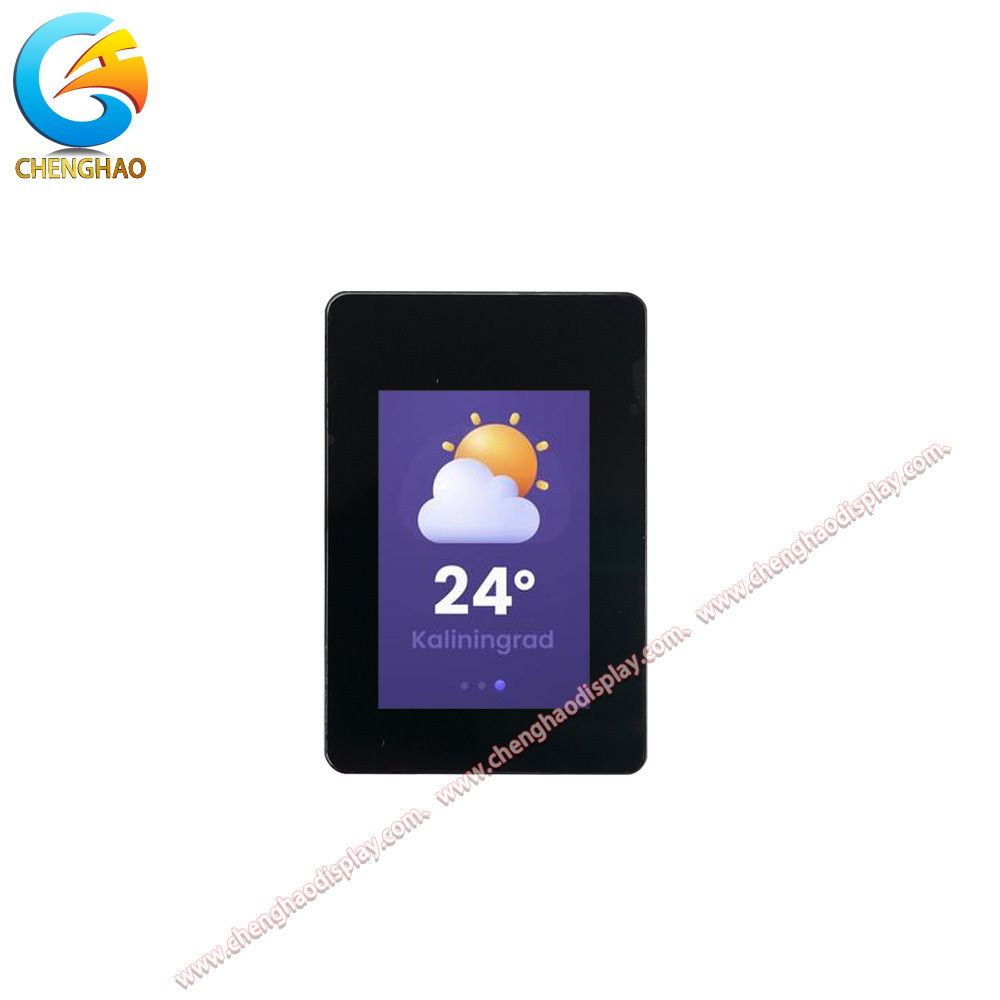

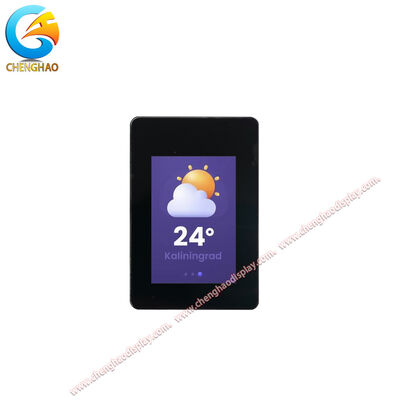

Il CH114QV01A-L-PA è un compatto modulo LCD IPS TFT da 1,14 pollici progettato per applicazioni industriali e embedded che richiedono prestazioni di visualizzazione affidabili in ambienti con spazio limitato.Questo piccolo display presenta una risoluzione di 135×RGB×240 punti, offrendo immagini chiare e nitide adatte alle interfacce utente, agli indicatori di stato e ai pannelli di visualizzazione dei dati.

Costruito con l'avanzata tecnologia IPS (In-Plane Switching), questo modulo LCD TFT offre un eccezionale angolo di visione completo di 80/80/80/80 gradi,garantire una riproduzione dei colori e una qualità dell'immagine coerenti da praticamente qualsiasi direzione di visioneLa modalità di visualizzazione trasmissiva con stato normalmente nero fornisce un ottimo rapporto di contrasto, rendendolo ideale sia per ambienti di illuminazione interna che controllata.

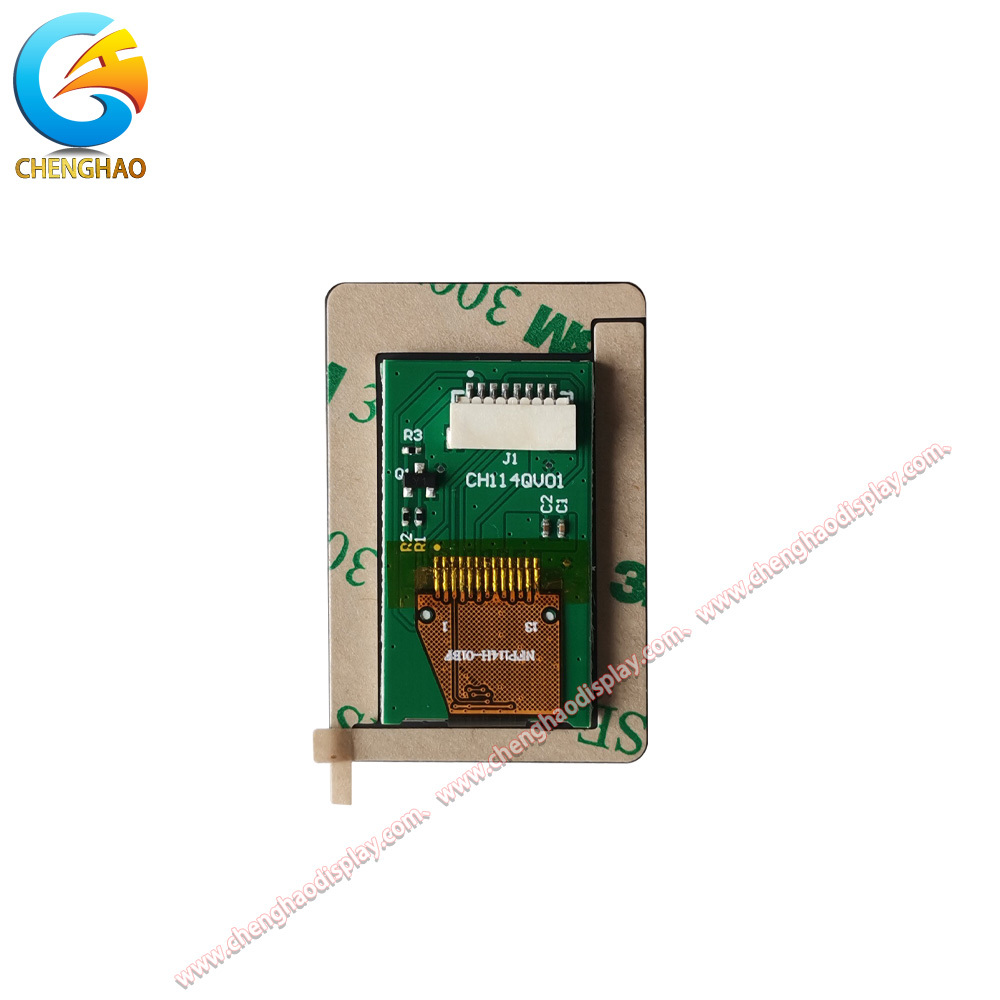

Il modulo utilizza il protocollo di comunicazione SPI (Serial Peripheral Interface), che riduce significativamente il numero di pin di connessione richiesti a soli 8 pin sul FPC.Questa architettura di interfaccia semplificata rende il CH114QV01A-L-PA particolarmente adatto per l'integrazione con microcontrollori e sistemi embedded in cui le risorse GPIO sono limitate.

Con una luminosità tipica di 350 cd/m2, questo display offre una luminosità adeguata per la maggior parte delle applicazioni interne mantenendo l'efficienza energetica.Il modulo è progettato per funzionare in modo affidabile in un ampio intervallo di temperature da -20°C a +70°C, con capacità di stoccaggio che va da -30°C a +80°C, garantendo prestazioni affidabili in ambienti industriali esigenti.

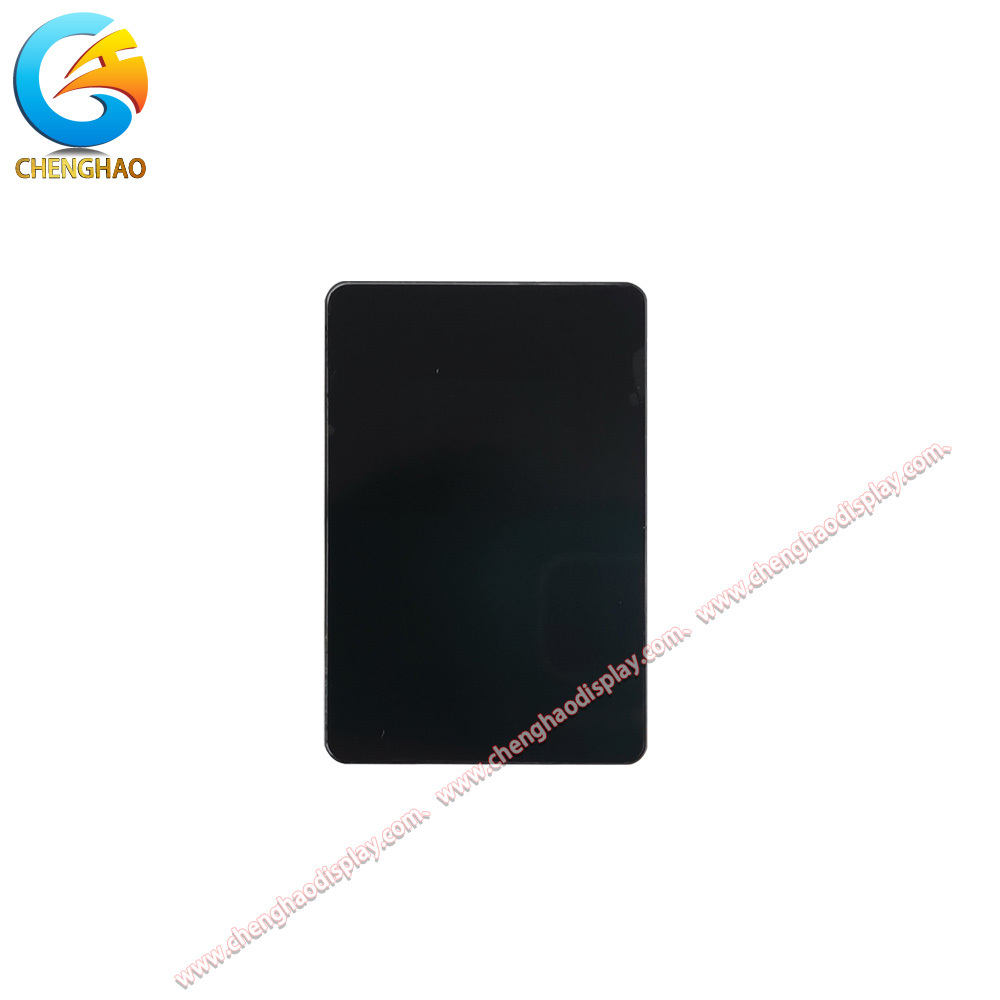

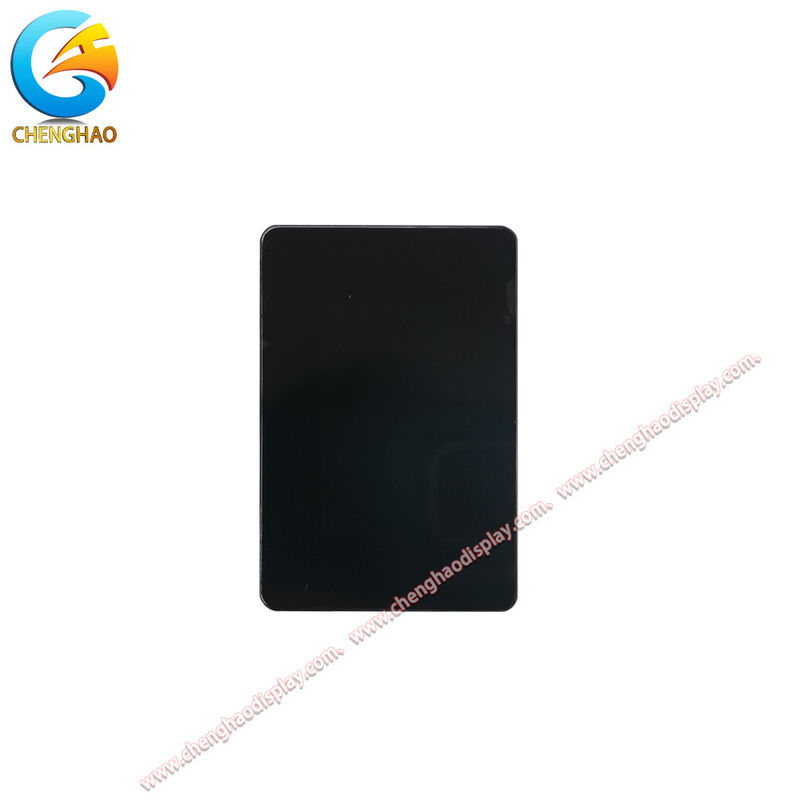

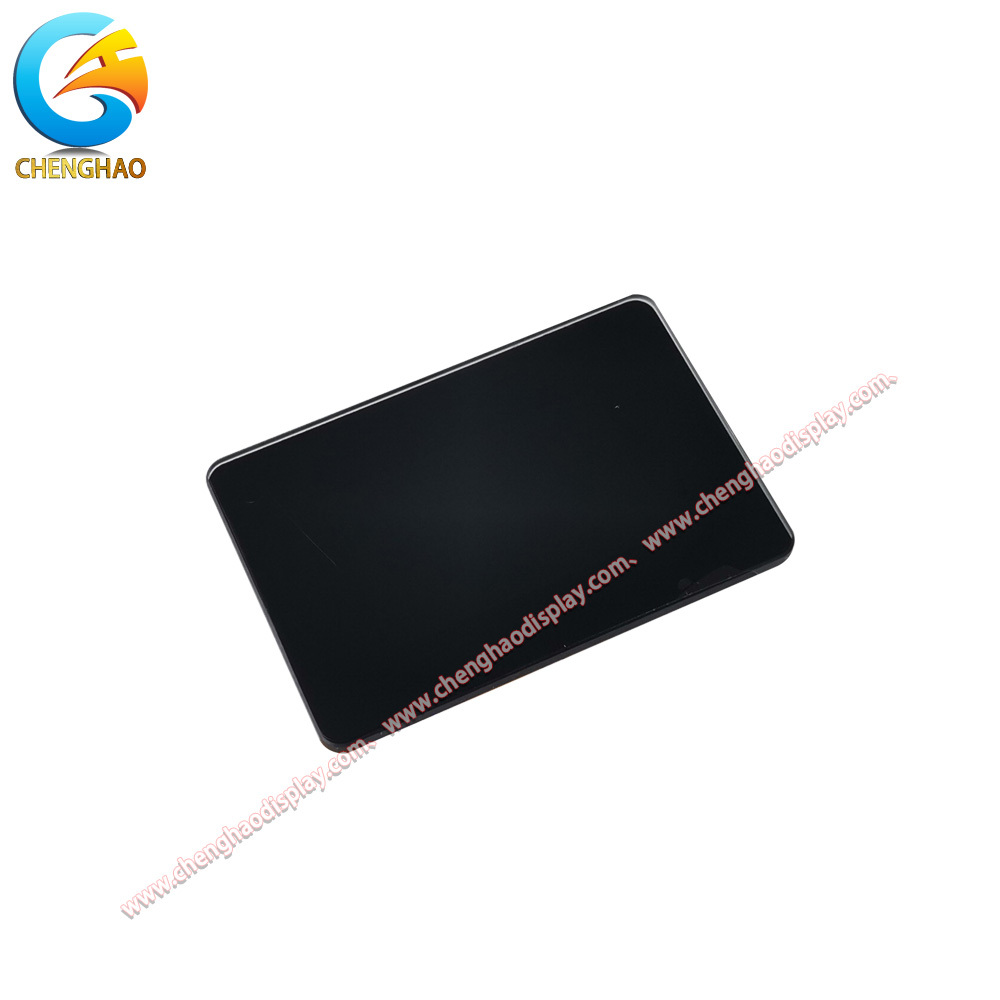

Una caratteristica distintiva di questo modulo è il coperchio protettivo Glass LENS integrato con uno spessore di 1,8 mm,fornendo una protezione meccanica migliorata per il pannello TFT sottostante senza funzionalità touchQuesta robusta costruzione rende il display adatto per applicazioni in cui la durata fisica è essenziale ma non è necessaria l'interazione tattile capacitiva.

la superficie attiva misura 14,86 × 24,91 mm all'interno di una dimensione complessiva di contorno TFT di 27,80 × 31,00 mm,offrendo un equilibrio ottimale tra l'immobiliare di visualizzazione e l'impronta compatta per dispositivi portatili e portatili.

Caratteristiche del prodotto

Dimensioni compatte per applicazioni con spazio limitatoIl fattore di forma da 1,14 pollici rende questo modulo LCD IPS TFT una scelta eccellente per dispositivi portatili, strumenti portatili e sistemi embedded in cui lo spazio della scheda e il volume dell'alloggiamento sono importanti.Il piccolo impatto permette ai progettisti di integrare un display funzionale senza aumentare significativamente le dimensioni del prodotto.

Tecnologia IPS per un'esperienza visiva superioreA differenza dei pannelli TN convenzionali, la tecnologia IPS utilizzata in questo modulo fornisce una precisione dei colori e una luminosità costanti in tutte le angolazioni di visualizzazione.Gli utenti possono visualizzare il display da qualsiasi direzione senza subire cambiamenti di colore o degrado del contrasto, che è particolarmente utile per gli ambienti collaborativi in cui più utenti possono visualizzare lo stesso schermo.

Interfaccia SPI per l'integrazione semplificataIl protocollo di comunicazione SPI riduce la complessità dell'interfaccia a soli 8 pin, rendendo questo modulo altamente compatibile con una vasta gamma di microcontrollori tra cui la serie ARM Cortex-M, ESP32,e altre popolari piattaforme embeddedIl numero di pin semplificato riduce anche la complessità del routing FPC e migliora l'affidabilità complessiva del sistema.

Ampia gamma di funzionamento a temperaturaCon una capacità operativa che va da -20°C a +70°C, questo modulo di visualizzazione è progettato per funzionare in modo affidabile in ambienti industriali difficili.Da impianti frigoriferi a chioschi all'aperto in climi temperati, il CH114QV01A-L-PA mantiene prestazioni stabili senza richiedere ulteriori sistemi di riscaldamento o raffreddamento.

Costruzione di lente di vetro protettivoLa copertura LENS in vetro integrata di 1,8 mm di spessore fornisce una robusta protezione meccanica contro graffi, impatti e contaminanti ambientali.Questa caratteristica prolunga la vita utile del modulo nelle applicazioni in cui il display può essere esposto a contatti fisici o a condizioni di funzionamento difficili.

Funzionamento energeticamente efficienteIl livello di luminosità di 350 cd/m2 offre un equilibrio ottimale tra visibilità e consumo energetico.Questa efficienza rende il modulo adatto per dispositivi alimentati a batteria in cui il budget di potenza del display deve essere gestito attentamente per massimizzare il tempo di esecuzione operativo.

Disegno del prodotto

Specificità dettagliate

Introduzione personalizzata

Chenghao offre servizi di personalizzazione completi per moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono.,forniamo opzioni di personalizzazione flessibili per soddisfare le diverse esigenze di applicazione.

Personalizzazione FPCPossiamo personalizzare la forma, la lunghezza e la configurazione dei pin FPC in base al layout del tuo PCB.o assegnazioni di pin modificate, il nostro team di ingegneri può progettare la soluzione FPC ottimale per il vostro prodotto.

Opzioni di interfacciaMentre questo modulo dispone di interfaccia SPI, Chenghao supporta una vasta gamma di tipi di interfaccia tra cui MCU, RGB, MIPI, LVDS, eDP e HDMI.Per applicazioni che richiedono larghezza di banda maggiore o compatibilità con protocolli diversi, possiamo raccomandare soluzioni alternative di interfaccia dal nostro portafoglio di prodotti.

Personalizzazione della luminositàLa luminosità standard di 350 cd/m2 si adatta alla maggior parte delle applicazioni interne. Per ambienti esterni o ad alta luminosità ambientale, offriamo opzioni di alta luminosità superiori a 500 cd/m2 per la leggibilità della luce solare.Al contrario., per applicazioni con elevato consumo, possono essere configurate varianti a luminosità inferiore per prolungare la durata della batteria.

Soluzioni di vetro di coperturaLe lenti in vetro integrate possono essere personalizzate in termini di spessore, forma e trattamento superficiale.e stampa su misura in seta per marchi o sovrapposizioni funzionali.

Integrazione tattileSebbene questo modulo specifico non includa la funzionalità touch, Chenghao fornisce opzioni di integrazione sia capacitive touch (CTP) che resistive touch (RTP) per i moduli di visualizzazione compatibili.Le soluzioni touch possono essere personalizzate per diversi casi d'uso, dal singolo tocco di base al multi-touch avanzato con supporto a guanto.

Casi di applicazione

Strumenti di prova portatiliIl display compatto da 1,14 pollici è ideale per multimetri portatili, oscilloscopi portatili e dispositivi di misurazione del campo.L'angolo di visione completo IPS garantisce che le letture rimangano visibili da varie posizioni, mentre l'interfaccia SPI semplifica l'integrazione con i processori incorporati comunemente utilizzati nelle apparecchiature di prova.

Pannelli di controllo industrialiI pannelli HMI di piccole dimensioni dei sistemi di automazione industriale beneficiano dell'ampia gamma di temperature di questo modulo e della robusta protezione Glass LENS.e semplici interfacce grafiche negli armadi di controllo, sistemi PLC e moduli distribuiti di I/O.

Dispositivi di diagnostica medicaGli strumenti medici portatili come gli ossimetri, i monitor del glucosio e gli strumenti diagnostici portatili richiedono schermi compatti con prestazioni affidabili.La luminosità di 350 cd/m2 garantisce una chiara visibilità in ambienti clinici, mentre la copertura di vetro protettivo sopporta frequenti manipolazioni e protocolli di pulizia.

Controller domestici intelligentiI termostati montati a parete, gli interruttori intelligenti e gli hub di controllo IoT possono utilizzare questo display per visualizzare letture di temperatura, icone di stato e interfacce dei menu.Il basso numero di pin dell'interfaccia SPI lo rende adatto per dispositivi IoT con risorse limitate, e l'ampia tolleranza alla temperatura garantisce un funzionamento affidabile in diverse condizioni interne.

Elettronica di consumoI lettori audio portatili, i dispositivi portatili di monitoraggio della salute e i dispositivi di gioco portatili beneficiano del piccolo formato e del funzionamento energeticamente efficiente.La tecnologia IPS fornisce una riproduzione dei colori coerente per le interfacce utente, mentre il vetro protettivo estende la durata del prodotto in scenari di utilizzo quotidiano.

Domande frequenti

Q1: Qual è il vantaggio dell'interfaccia SPI per questo modulo di visualizzazione?A1: L'interfaccia periferica seriale (SPI) richiede solo 4 linee di segnale (SCL, SDA, CS, DC) più potenza e terra, riducendo significativamente il numero di pin rispetto alle interfacce parallele.Questo rende il modulo ideale per i microcontrollori con risorse GPIO limitateIl compromesso è un tasso di aggiornamento leggermente più lento, accettabile per interfacce utente statiche o che vengono aggiornate lentamente.

D2: Questo modulo può essere utilizzato all'aperto?A2: Con una luminosità di 350 cd/m2, questo modulo è adatto per aree esterne ombreggiate o ambienti interni con luce ambiente.raccomandiamo le nostre varianti ad alta luminosità superiori a 500 cd/m2L'ampia gamma di temperature di funzionamento (da -20°C a +70°C) consente anche di utilizzare l'impianto all'aperto in climi temperati senza ulteriori controlli ambientali.

D3: Qual è lo scopo della copertura della lente di vetro?A3: La lente di vetro di 1,8 mm di spessore fornisce protezione meccanica per il pannello TFT sottostante, proteggendolo da graffi, urti e ingresso di polvere.Questo rende il modulo adatto ad applicazioni in cui il display può essere esposto a contatto fisico o ambienti difficiliSi noti che questo vetro di copertura non include la funzionalità touch.

D4: In che modo la tecnologia IPS migliora l'esperienza di visualizzazione?A4: La tecnologia IPS (In-Plane Switching) elimina lo spostamento di colore e il degrado del contrasto tipici dei pannelli TN convenzionali quando visualizzati da angoli fuori asse.gli utenti vedono colori e luminosità coerenti da praticamente qualsiasi direzione, rendendo questo display eccellente per ambienti collaborativi o dispositivi portatili utilizzati in vari orientamenti.

Q5: Quali opzioni di personalizzazione sono disponibili per questo modulo?A5: Chenghao offre la personalizzazione FPC (forma, lunghezza, configurazione di pin), varianti di luminosità (standard a alta luminosità), opzioni di vetro di copertura (rivestimento AG, trattamento AF, stampa su seta personalizzata),e soluzioni di interfaccia alternativePer le applicazioni touch-enabled, possiamo raccomandare varianti touch capacitive o resistive compatibili del nostro portafoglio di prodotti.

Q6: Qual è il tempo di consegna tipico per i campioni e la produzione di massa?A6: I campioni standard sono generalmente disponibili entro 7-15 giorni lavorativi. Per gli ordini di produzione di massa, il tempo di consegna dipende dalla quantità e dalle esigenze di personalizzazione, generalmente da 4-8 settimane.Contattare il nostro team di vendita per le stime di tempi specifici in base alle esigenze del progetto.

D7: È disponibile un supporto tecnico per l'integrazione?R7: Sì, Chenghao fornisce un supporto tecnico completo, tra cui esempi di codice driver, sequenze di inizializzazione, linee guida di integrazione e consulenza tecnica diretta.Il nostro team tecnico può aiutare con la configurazione dell'interfaccia, ottimizzazione della gestione dell'energia e risoluzione dei problemi durante il processo di sviluppo del prodotto.
