1.9 pollici 170x320 IPS TFT LCD Capacitive Touch Display Module 8-Bit SPI 400 cd/m2 impermeabile

Descrizione del prodotto

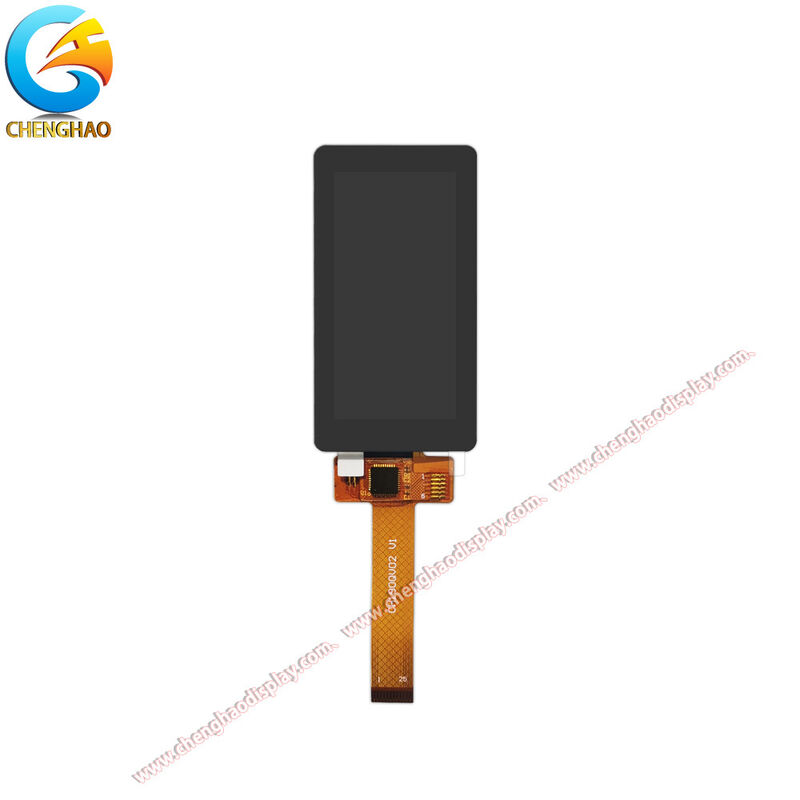

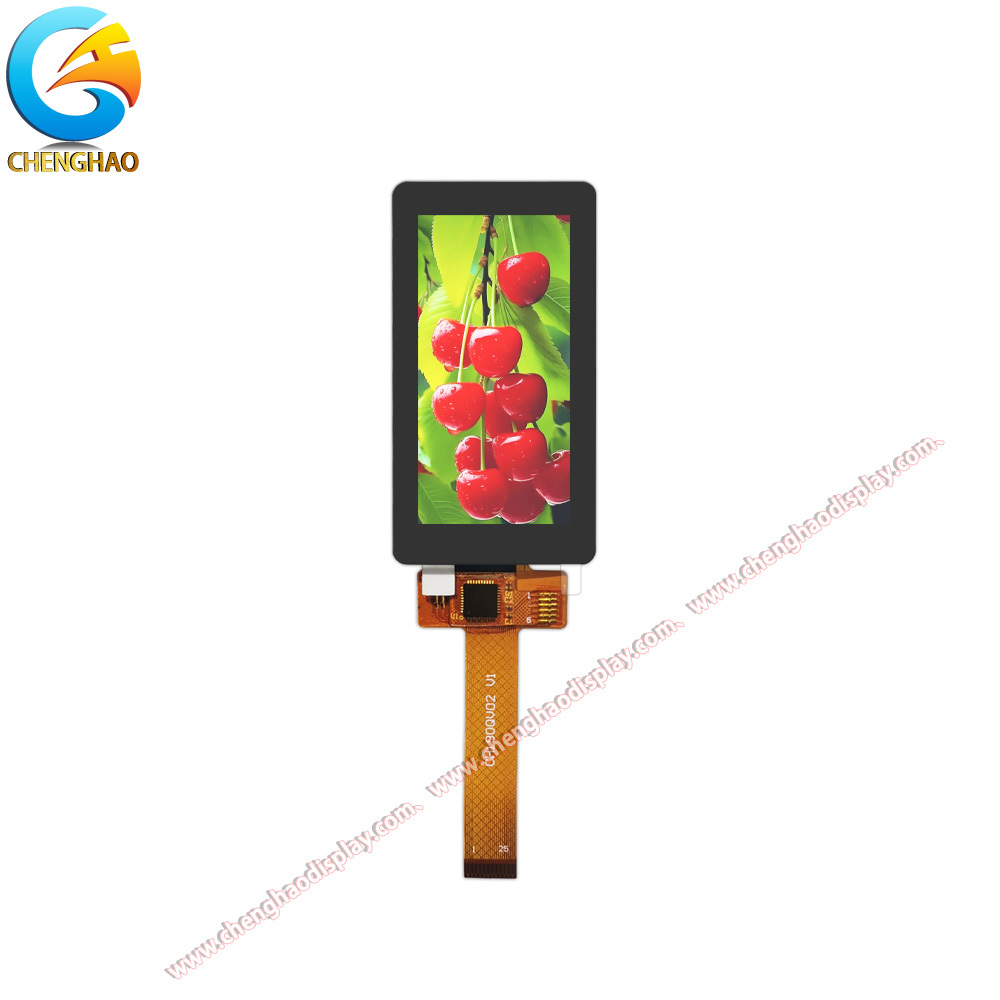

Il CH190QV02A-CT è un modulo display LCD TFT compatto da 1,9 pollici progettato per applicazioni che richiedono un display di piccolo formato ad alte prestazioni con funzionalità touch capacitiva integrata. Questo modulo presenta una risoluzione di 170x320 pixel (RGB) in una configurazione del pannello IPS (In-Plane Switching) con modalità di visualizzazione trasmissiva, normalmente nera, offrendo una qualità dell'immagine eccezionale con ampi angoli di visione e riproduzione coerente dei colori praticamente da qualsiasi direzione.

Con un indice di luminosità di 400 cd/m2, questo modulo display è adatto sia per ambienti interni che esterni dove la leggibilità in condizioni di illuminazione ambientale è importante. Il modulo supporta opzioni di doppia interfaccia, tra cui SPI a 4 linee a 8 bit e interfaccia parallela a 8 bit del sistema i80, fornendo un'integrazione flessibile con un'ampia gamma di microcontrollori e sistemi embedded.

Il pannello tattile capacitivo integrato (CTP) utilizza il protocollo di comunicazione I2C per un input tattile affidabile e reattivo, eliminando la necessità di un'integrazione separata del controller touch. Le dimensioni complessive del modulo misurano 49,72 mm x 25,80 mm (TFT OD) con un'area attiva di 42,72 mm x 22,70 mm, alloggiata all'interno di una dimensione esterna LENS di 55,83 mm x 29,50 mm. Il display utilizza una lente di copertura in vetro spessa 0,7 mm per la protezione della superficie.

Progettato con una struttura impermeabile e un connettore FPC a 25 pin (FH35C-25S-0.3SHW(50)), questo modulo può resistere ad ambienti operativi difficili mantenendo una connettività del segnale affidabile. Il modulo funziona in un intervallo di tensione compreso tra 2,8 V e 3,3 V ed è adatto per applicazioni di controllo industriale, apparecchiature mediche, dispositivi domestici intelligenti, strumenti portatili e terminali IoT dove l'efficienza dello spazio e la qualità del display sono requisiti critici.

L'interfaccia touch capacitiva supporta i gesti multi-touch, migliorando l'interazione dell'utente nelle interfacce guidate da menu e nelle applicazioni del pannello di controllo. La tecnologia IPS garantisce che il display mantenga un eccellente contrasto e precisione del colore con angoli di visione fino a 80 gradi in tutte le direzioni, rendendolo ideale per i dispositivi in ​​cui più utenti potrebbero aver bisogno di visualizzare lo schermo contemporaneamente o dove il display può essere posizionato ad angoli variabili all'interno del prodotto finale.

Caratteristiche del prodotto

1. Display IPS compatto da 1,9 pollici con risoluzione 170x320

Il CH190QV02A-CT utilizza la tecnologia avanzata IPS (In-Plane Switching) per offrire prestazioni di visualizzazione eccezionali in un fattore di forma compatto da 1,9 pollici. A differenza dei pannelli TN standard che soffrono di spostamento del colore e degrado del contrasto ad angoli decentrati, questo modulo IPS mantiene una precisione del colore e una qualità dell'immagine costanti su un cono di visione completo di 80 gradi in tutte le direzioni. La risoluzione di 170x320 pixel fornisce testo nitido e leggibile e grafica dettagliata all'interno di una piccola area attiva di soli 42,72 x 22,70 mm, rendendolo ideale per applicazioni con vincoli di spazio come strumenti portatili, sonde mediche e pannelli HMI compatti dove ogni millimetro conta.

2. Luminosità 400 cd/m2 leggibile alla luce del sole

Con un indice di luminosità di 400 cd/m2, questo modulo display offre un'eccellente leggibilità sia in ambienti interni che semi-esterni. La retroilluminazione ad alta luminanza garantisce che il contenuto sullo schermo rimanga visibile in condizioni di illuminazione ambientale intensa, come terminali di magazzino, apparecchiature di monitoraggio esterno o display di cruscotti automobilistici. Se combinata con il rapporto di contrasto naturalmente elevato del pannello IPS, la retroilluminazione da 400 cd/m2 offre colori vivaci e neri profondi che migliorano l'esperienza dell'utente in diversi scenari applicativi.

3. Tocco capacitivo integrato con interfaccia I2C

Il modulo viene fornito con un pannello touch capacitivo (CTP) collegato in fabbrica che elimina la complessità di approvvigionamento e assemblaggio di un componente touch separato. Il controller touch comunica tramite il protocollo I2C standard del settore, consentendo un'integrazione perfetta con la maggior parte dei microcontroller tradizionali senza la necessità di sviluppare driver aggiuntivi. La lente di copertura in vetro con uno spessore di 0,7 mm fornisce una robusta protezione della superficie mantenendo un'eccellente sensibilità al tocco e chiarezza ottica. Questa soluzione integrata riduce i costi della distinta base, fa risparmiare spazio sul PCB e accelera il time-to-market per gli sviluppatori di prodotti.

4. Flessibilità della doppia interfaccia: SPI e i80 parallela

Il CH190QV02A-CT supporta sia la modalità di interfaccia parallela SPI a 4 linee a 8 bit che quella parallela a 8 bit del sistema i80, offrendo ai progettisti la libertà di scegliere l'interfaccia più appropriata per la loro applicazione. La modalità SPI è ideale per i sistemi con disponibilità GPIO limitata, che richiedono solo connessioni pin minime per il controllo del display. L'interfaccia parallela i80 offre una maggiore velocità di trasmissione dei dati, rendendola adatta per applicazioni che richiedono frequenti aggiornamenti dello schermo o contenuti animati. Questo design a doppia interfaccia garantisce la compatibilità con un'ampia gamma di piattaforme MCU tra cui STM32, ESP32 e Renesas.

5. Struttura impermeabile per ambienti difficili

Progettato con una struttura impermeabile dedicata, questo modulo LCD è progettato per funzionare in modo affidabile in ambienti in cui possono essere presenti umidità, polvere o condensa. La sigillatura protettiva attorno al gruppo LENTE e FPC, combinata con il vetro di copertura da 0,7 mm e la struttura DST (nastro biadesivo), crea una barriera contro l'ingresso di liquidi e particelle. Ciò rende il modulo una scelta eccellente per apparecchiature esterne, macchinari per la lavorazione alimentare, aree di sterilizzazione medica e sistemi di automazione industriale in cui la resilienza ambientale è un requisito fondamentale.

Disegno del prodotto

Specifiche dettagliate

Introduzione personalizzata

Shenzhen Chenghao Optoelectronic Co., Ltd. offre servizi di personalizzazione completi per moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono. Con anni di esperienza nella produzione di moduli di visualizzazione, comprendiamo che le soluzioni di visualizzazione standard non sempre soddisfano i requisiti specifici di ogni applicazione. Il nostro team di ingegneri lavora a stretto contatto con i clienti per sviluppare soluzioni di visualizzazione su misura che affrontino vincoli di progettazione, condizioni ambientali e obiettivi prestazionali unici.

Personalizzazione dell'FPC:Offriamo servizi di progettazione e fabbricazione FPC (circuiti stampati flessibili) flessibili, tra cui strutture di forma personalizzata, forma del dito dorato e regolazioni del numero di pin. Che tu abbia bisogno di un orientamento specifico del connettore, di una lunghezza del cavo estesa o di una schermatura EMI aggiuntiva, le nostre funzionalità di personalizzazione dell'FPC garantiscono un'integrazione perfetta con il progetto PCB principale.

Personalizzazione dell'interfaccia:I nostri moduli supportano un'ampia varietà di opzioni di interfaccia tra cui SPI, MCU, RGB, MIPI, LVDS, eDP e HDMI. Possiamo adattare lo schema di pilotaggio per adattarlo al tuo MCU o processore applicativo preferito, riducendo la necessità di traslatori di livello o convertitori di protocollo nell'architettura del tuo sistema.

Personalizzazione della luminosità:A seconda dell'ambiente applicativo, offriamo livelli di luminosità standard (200-300 cd/m2), opzioni ad alta luminosità (500 cd/m2 e superiori) e configurazioni di retroilluminazione regolabili. Per il CH190QV02A-CT, la luminosità standard di 400 cd/m2 può essere personalizzata per soddisfare specifici requisiti di visibilità interna o esterna.

Opzioni del pannello a sfioramento:Forniamo configurazioni touch capacitivo (CTP), touch resistivo e no-touch in base alle esigenze applicative. Per i dispositivi che richiedono il funzionamento con guanti o l'input tramite stilo, è disponibile il tocco resistivo. Per le interfacce moderne che richiedono gesti multi-touch e un'interazione fluida con l'utente, le nostre soluzioni touch capacitive offrono un'eccellente reattività.

Trattamento antiriflesso (AG):Per migliorare la leggibilità in ambienti luminosi, offriamo un trattamento superficiale antiriflesso che riduce il riflesso della luce ambientale. Ciò è particolarmente vantaggioso per i dispositivi esterni, i display automobilistici e le apparecchiature mediche in cui i riflessi dello schermo possono comprometterne l'usabilità.

Personalizzazione della lente con copertura in vetro:Il nostro servizio di personalizzazione delle lenti con copertura in vetro consente regolazioni di spessore (da 0,5 mm a 2,0 mm), forma (angoli arrotondati, tacche o ritagli speciali), colore (bianco, nero o personalizzato) e stampa serigrafica (loghi, icone o bordi decorativi). Il CH190QV02A-CT è dotato di una lente di copertura da 0,7 mm con bordo serigrafato nero e possiamo modificare questi parametri per adattarli all'estetica del design del tuo prodotto.

Con il nostro MOQ flessibile e le capacità di prototipazione rapida, Chenghao è il tuo partner ideale per soluzioni di visualizzazione personalizzate che accelerano il ciclo di sviluppo del prodotto e riducono il time-to-market.

Casi di applicazione

1. Terminale portatile industriale

Il formato compatto da 1,9 pollici e la struttura impermeabile rendono CH190QV02A-CT una scelta eccellente per i terminali industriali portatili utilizzati nella gestione del magazzino, nel monitoraggio logistico e nelle applicazioni di assistenza sul campo. La risoluzione di 170x320 pixel offre spazio sufficiente sullo schermo per visualizzare elenchi di inventario, risultati di scansione di codici a barre e istruzioni di navigazione, pur mantenendo un ingombro del dispositivo sufficientemente piccolo da consentire l'utilizzo con una sola mano. La luminosità di 400 cd/m2 garantisce la leggibilità sia nei magazzini interni che nelle aree di carico esterne, mentre l'interfaccia touch capacitiva consente la navigazione intuitiva dei menu e l'immissione di dati senza la necessità di tastiere fisiche. La struttura impermeabile protegge il display dall'umidità e dalla polvere presenti negli ambienti industriali, prolungando la durata del dispositivo e riducendo le esigenze di manutenzione.

2. Dispositivo di monitoraggio medico

In campo medico, il CH190QV02A-CT è particolarmente adatto per apparecchiature diagnostiche portatili e dispositivi di monitoraggio dei pazienti in cui le dimensioni, l'affidabilità e la qualità del display sono fondamentali. La tecnologia IPS offre una riproduzione dei colori e un contrasto costanti con ampi angoli di visione, il che è essenziale per i professionisti medici che potrebbero aver bisogno di visualizzare il display da varie posizioni durante le procedure. L'interfaccia touch capacitiva consente il funzionamento con i guanti se configurata adeguatamente, rendendola adatta per ambienti clinici in cui i protocolli igienici richiedono una protezione barriera. L'ampio intervallo di temperature operative del modulo e il design impermeabile lo rendono adatto anche per dispositivi medici sterilizzabili che devono resistere a pulizia e disinfezione periodiche.

3. Pannello di controllo Casa Intelligente

Il profilo sottile e la funzionalità touch integrata del CH190QV02A-CT lo rendono una soluzione di visualizzazione ideale per pannelli di controllo domestici intelligenti, termostati e interfacce di monitoraggio ambientale. Il display da 1,9 pollici è abbastanza grande da mostrare letture di temperatura, livelli di umidità, icone di stato del sistema e controlli touch-based, pur rimanendo discreto se montato a parete o integrato in apparecchiature di automazione domestica. Le opzioni a doppia interfaccia (SPI e i80) offrono flessibilità per l'integrazione con i più diffusi controller per la casa intelligente e le piattaforme gateway IoT, mentre la luminosità di 400 cd/m2 garantisce che il display rimanga leggibile in varie condizioni di illuminazione interna, dai corridoi poco illuminati ai soggiorni illuminati dal sole.

Domande frequenti

Q1: questo modulo display può essere utilizzato all'aperto?

Sì, il CH190QV02A-CT è dotato di una luminosità della retroilluminazione di 400 cd/m2, che fornisce una buona leggibilità in ambienti semi-esterni e in aree esterne ombreggiate. Per applicazioni con luce solare diretta, si consiglia di valutare il display in base alle condizioni di illuminazione specifiche. Il nostro servizio di personalizzazione può anche aumentare la luminosità a 500 cd/m2 o superiore, se necessario.

Q2: Qual è il livello di tensione dell'interfaccia di questo modulo?

Il modulo funziona con una tensione I/O compresa tra 2,8 V e 3,3 V, compatibile con i sistemi logici standard da 3,3 V. Se il tuo sistema utilizza un livello logico diverso (come 1,8 V o 5 V), possiamo fornire consigli per soluzioni di spostamento di livello appropriate.

Q3: Il pannello touch capacitivo supporta i gesti multi-touch?

Sì, il controller touch capacitivo integrato supporta i gesti multi-touch di base tra cui tocco, doppio tocco, scorrimento e zoom con le dita. L'interfaccia I2C fornisce una trasmissione dati tattile reattiva per un'interazione fluida con l'utente. Il pannello a sfioramento può anche essere personalizzato per il funzionamento con i guanti, se richiesto per applicazioni mediche o industriali.

Q4: Qual è la quantità minima d'ordine (MOQ) per questo modello?

Il nostro MOQ standard per questo modello parte da un lotto minimo ragionevole. Per la prototipazione e la produzione su piccola scala, offriamo quantità campione. Contatta il nostro team di vendita per informazioni sul MOQ specifico in base ai requisiti del tuo progetto.

Q5: È possibile personalizzare il connettore FPC o la lunghezza del cavo?

Assolutamente. Come descritto nella nostra introduzione alla personalizzazione, offriamo la personalizzazione FPC completa, incluso il tipo di connettore, il numero di pin, la lunghezza del cavo e il design del dito dorato. Se la configurazione standard del connettore FH35C-25S-0.3SHW(50) non corrisponde al layout del PCB, il nostro team di ingegneri può progettare una soluzione FPC personalizzata per garantire un adattamento adeguato e una connettività affidabile.

Q6: Il display è adatto ai dispositivi alimentati a batteria?

Q7: Il modulo viene fornito con la certificazione RoHS?

Sì, tutti i prodotti Shenzhen Chenghao Optoelectronic Co., Ltd. sono fabbricati in conformità con le direttive RoHS. I nostri processi produttivi seguono rigorosi standard di controllo ambientale e di qualità. I documenti di certificazione RoHS sono disponibili su richiesta.
