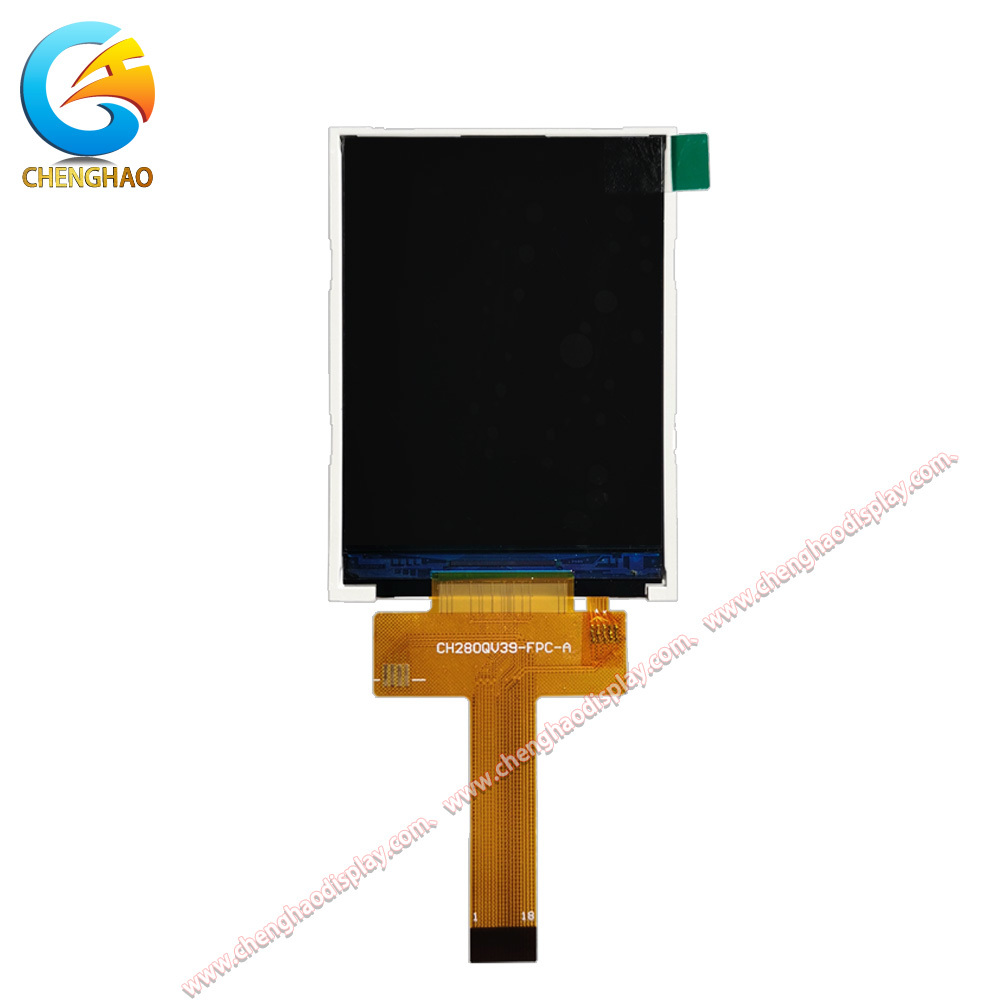

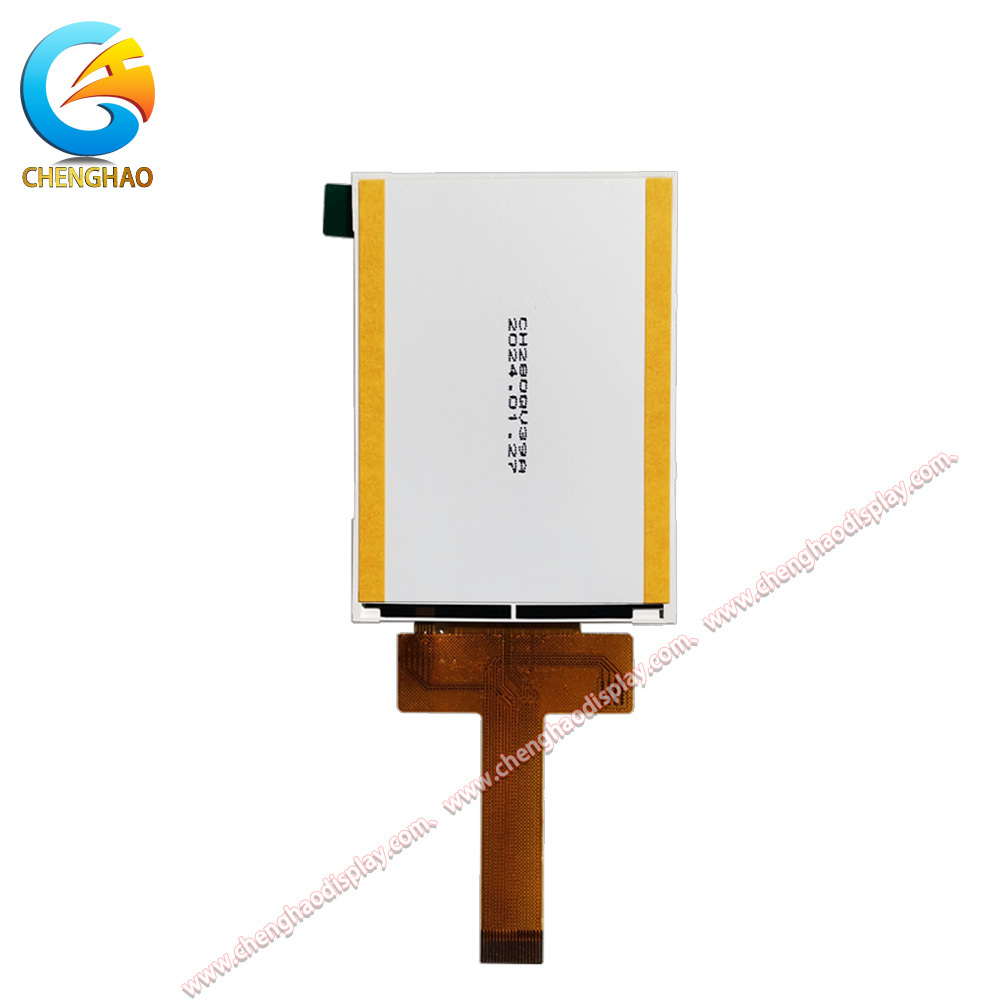

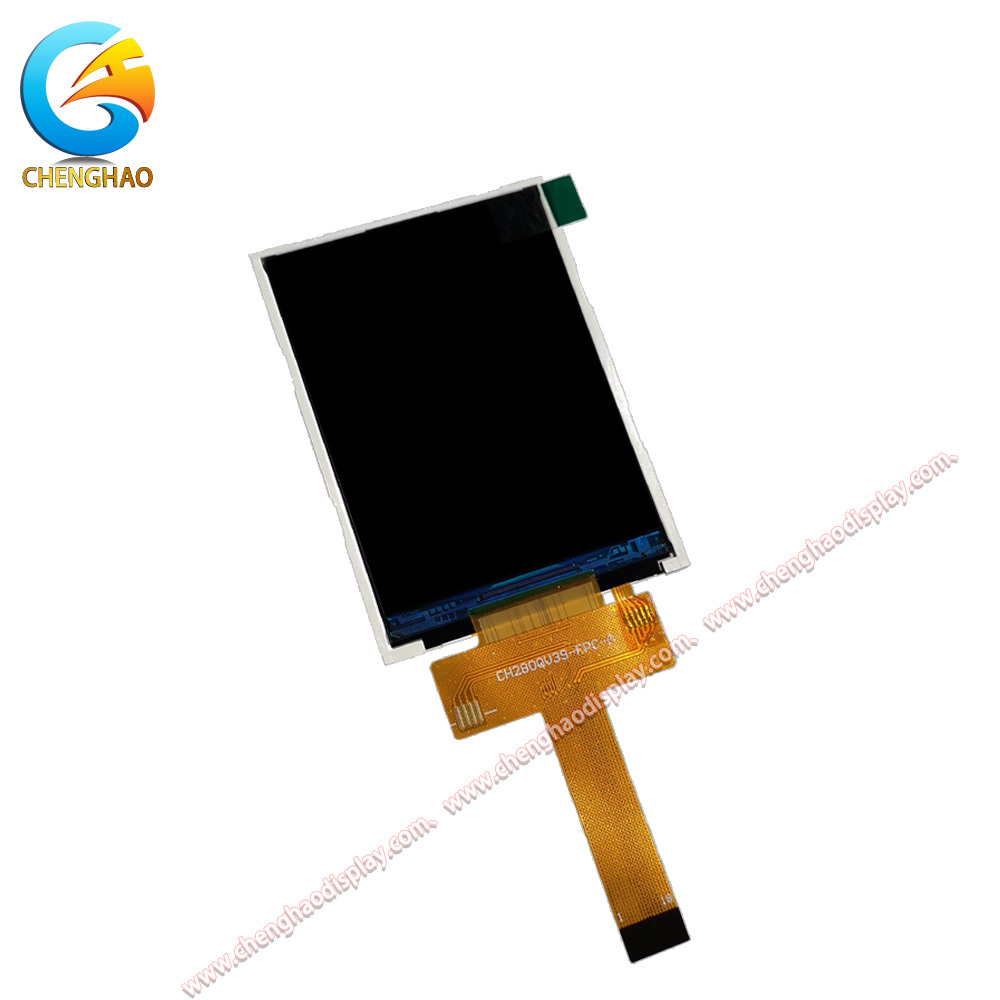

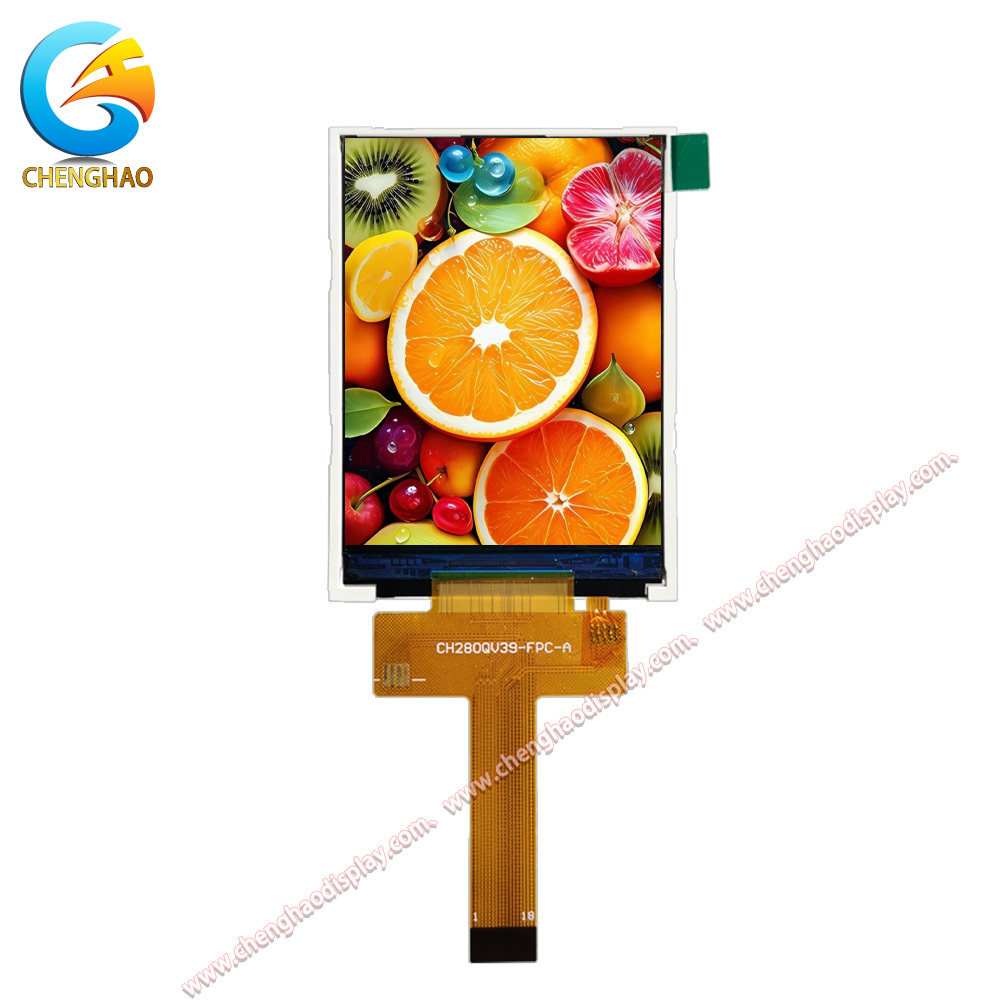

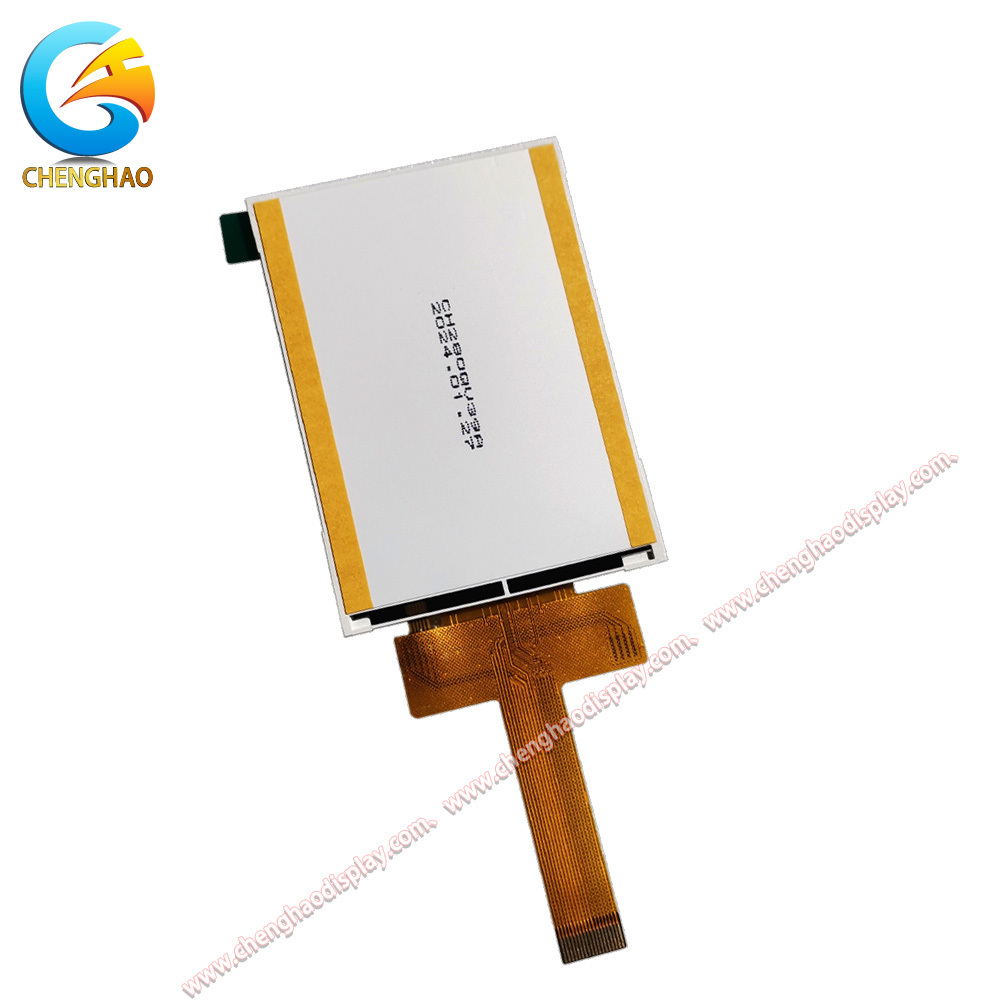

2.83 pollici SPI TFT LCD Modulo 240x320 Piccolo display per applicazioni industriali incorporate CH280QV39A

Descrizione del prodotto

Il CH280QV39A è un modulo display LCD TFT da 2,83 pollici ad alte prestazioni progettato per applicazioni industriali e embedded. Caratterizzato da un fattore di forma compatto con una risoluzione di 240x320 pixel (240RGB320 punti), questo display di piccole dimensioni offre immagini nitide e vivaci adatte a un'ampia gamma di soluzioni di interfaccia uomo-macchina (HMI).

Progettato con un'interfaccia SPI, il CH280QV39A offre una trasmissione dati affidabile ed efficiente, facilitando l'integrazione con varie piattaforme di microcontrollore. Il modulo display funziona con una luminosità di 300 cd/m² (tipica), garantendo una visibilità chiara in condizioni tipiche di illuminazione interna. La direzione di visione 12:00 fornisce una qualità dell'immagine costante dall'angolo di visione ottimale.

Questo modulo TFT supporta un ampio intervallo di temperature operative da -20 a +70°C e un intervallo di temperature di stoccaggio da -30 a +80°C, rendendolo adatto per ambienti industriali esigenti. Il modulo viene fornito con un connettore FPC a 18 pin per un'installazione flessibile e compatta. Non è inclusa alcuna funzionalità touch, consentendo l'integrazione touch personalizzata, se necessario.

Altre caratteristiche includono la tecnologia della modalità display TFT che garantisce una riproduzione dei colori vivida e una qualità dell'immagine nitida. Il modulo utilizza la tecnologia di retroilluminazione a LED con tensione diretta tipica di 3,0-3,2 V e corrente diretta di 80 mA, fornendo un'illuminazione uniforme ed efficiente dal punto di vista energetico.

Il CH280QV39A è una soluzione di visualizzazione ideale per strumenti portatili, pannelli di controllo integrati, dispositivi domestici intelligenti e varie applicazioni IoT in cui lo spazio è limitato ma la qualità del display non può essere compromessa. Questo modulo LCD TFT compatto misura circa 2,83 pollici in diagonale con un'area attiva stimata di 43,2x57,6 mm, offrendo un eccellente equilibrio tra spazio sullo schermo e ingombro complessivo del modulo. L'interfaccia SPI semplifica il layout del PCB e riduce i requisiti di conteggio dei pin, consentendo una connessione diretta con i controller host.

Progettato pensando all'affidabilità, il CH280QV39A presenta una struttura robusta che soddisfa le esigenze di funzionamento continuo in ambienti industriali. Il display supporta l'intera gamma di colori RGB 240x320, offrendo contenuti visivi ricchi e dettagliati per interfacce utente, visualizzazioni di dati e indicatori di stato.

Caratteristiche del prodotto

1. Design compatto da 2,83 pollici

Il CH280QV39A è dotato di uno schermo con diagonale compatta da 2,83 pollici, che lo rende una scelta eccellente per applicazioni con vincoli di spazio. Con una risoluzione 240x320 in un ingombro ridotto, offre immagini chiare e dettagliate senza occupare spazio eccessivo. Questo fattore di forma compatto è particolarmente adatto per monitor medicali portatili, contatori industriali portatili e terminali di controllo indossabili.

2. Interfaccia SPI per una facile integrazione

Dotato di un'interfaccia SPI standard e di un connettore FPC a 18 pin, questo modulo display semplifica il layout del PCB e riduce la complessità del cablaggio. Il protocollo di comunicazione SPI richiede meno pin I/O rispetto alle interfacce parallele, consentendo un'integrazione perfetta con un'ampia varietà di microcontrollori e processori integrati. Questa funzionalità riduce significativamente i tempi di sviluppo per gli ingegneri che integrano i display nei progetti di nuovi prodotti.

3. Ampio intervallo di temperature operative

Con un intervallo di temperatura operativa da -20 a +70°C e un intervallo di conservazione da -30 a +80°C, il CH280QV39A è progettato per garantire affidabilità in ambienti difficili. Sia che venga utilizzato in apparecchiature industriali esterne, pannelli di automazione industriale o display ausiliari automobilistici, questo modulo mantiene prestazioni costanti in condizioni di temperatura estreme.

4. Elevata luminosità per chiarezza interna

La luminosità tipica di 300 cd/m² garantisce un'eccellente leggibilità per applicazioni interne come apparecchiature diagnostiche mediche, pannelli di controllo per la casa intelligente e strumenti di laboratorio. Il sistema di retroilluminazione a LED fornisce un'illuminazione efficiente con una tensione diretta tipica di 3,0-3,2 V, ottimizzando il consumo energetico mantenendo un'uscita del display chiara e vibrante.

5. Personalizzabile per requisiti specifici

Come tutti i moduli display Chenghao, il CH280QV39A supporta opzioni di personalizzazione tra cui il design del connettore FPC, la lunghezza del cavo e la regolazione della luminosità della retroilluminazione per soddisfare requisiti applicativi specifici. Questa flessibilità consente agli OEM di ottimizzare il display per i design unici dei loro prodotti senza compromettere la qualità o le prestazioni.

Disegno del prodotto

Specifiche dettagliate

Introduzione personalizzata

Chenghao Optoelectronic Co., Ltd. offre servizi di personalizzazione completi per il CH280QV39A e tutti i nostri moduli display LCD TFT, garantendo la soluzione perfetta per le vostre esigenze applicative specifiche. Le nostre capacità di personalizzazione abbracciano quattro principali categorie di prodotti: modulo LCD TFT, display LCD mono, modulo OLED a colori e modulo OLED mono.

Personalizzazione del connettore FPC

Il connettore FPC (circuito stampato flessibile) può essere personalizzato per adattarsi al layout del PCB, comprese le modifiche alla forma fisica e al numero di pin. La configurazione standard a 18 pin del CH280QV39A può essere regolata per adattarsi a diverse posizioni dei connettori, lunghezze dei cavi e requisiti di instradamento per semplificare l'assemblaggio complessivo del prodotto.

Personalizzazione dell'interfaccia

Oltre all'interfaccia SPI standard, supportiamo un'ampia gamma di opzioni di interfaccia display tra cui MCU (parallela a 8 bit/16 bit), RGB, MIPI, LVDS e HDMI. Questa flessibilità consente di adattare l'ingombro del CH280QV39A a varie piattaforme di controllo e architetture di sistema.

Personalizzazione della luminosità

Sebbene la luminosità standard sia di 300 cd/m², offriamo la regolazione della luminosità su tre livelli: standard (200-300 cd/m²), alta luminosità (oltre 500 cd/m²) e opzioni di luminosità ultra elevata per applicazioni esterne o leggibili alla luce del sole. La configurazione del LED di retroilluminazione può essere ottimizzata per il consumo energetico o la luminanza massima.

Integrazione del pannello touch

Per le applicazioni che richiedono l'interazione dell'utente, il CH280QV39A può essere abbinato a pannelli touch capacitivi o resistivi. Il tocco capacitivo offre supporto multi-touch e chiarezza ottica superiore, mentre il tocco resistivo fornisce funzionalità single-touch convenienti adatte per ambienti industriali.

Ulteriori opzioni di personalizzazione

Forniamo inoltre un trattamento superficiale antiriflesso (AG) per ridurre i riflessi in ambienti luminosi, vetro di copertura personalizzato con requisiti specifici di spessore e forma e incollaggio ottico specializzato per una maggiore durata e chiarezza del display.

Tutti i servizi di personalizzazione sono supportati dal nostro esperto team di ingegneri, con tempi di consegna brevi e prezzi competitivi per rispettare le scadenze del progetto e i requisiti di budget.

Casi di applicazione

1. Display contatore industriale portatile

Le dimensioni compatte da 2,83 pollici e l'interfaccia SPI rendono il CH280QV39A un display ideale per strumenti di misura industriali portatili come multimetri digitali, oscilloscopi e analizzatori di segnale. L'ampio intervallo di temperature operative garantisce prestazioni affidabili negli ambienti di fabbrica, mentre la risoluzione 240x320 fornisce letture chiare dei dati di misurazione, delle forme d'onda e degli indicatori di stato.

2. Pannello di controllo Casa Intelligente

Nelle applicazioni domestiche intelligenti, il CH280QV39A funge da eccellente display per pannelli di controllo montati a parete, interfacce termostato e hub domotici. Il suo ingombro compatto si adatta perfettamente ai moderni design minimalisti, mentre la luminosità di 300 cd/m² garantisce una visione confortevole in ambienti interni. L'interfaccia SPI semplifica l'integrazione con i più diffusi microcontrollori IoT, riducendo sia i tempi di sviluppo che i costi della distinta base.

3. Display del dispositivo di monitoraggio medico

Per le apparecchiature mediche portatili in cui lo spazio è limitato, il CH280QV39A offre la chiarezza visiva necessaria per il monitoraggio dei segni vitali del paziente, le interfacce delle pompe di infusione e i display dei dispositivi diagnostici. L'affidabile sistema di retroilluminazione a LED fornisce un'illuminazione costante per tutta la durata del dispositivo, mentre le prestazioni stabili del display nonostante le variazioni di temperatura garantiscono un funzionamento affidabile in ambienti clinici.

Domande frequenti

Q1: Qual è il tipo di interfaccia del CH280QV39A?

R: Il CH280QV39A utilizza una SPI (Serial Peripheral Interface) per la comunicazione, che richiede pin I/O minimi ed è compatibile con la maggior parte dei microcontrollori e processori integrati.

Q2: Qual è l'intervallo di temperatura operativa di questo modulo display?

R: Il CH280QV39A funziona in modo affidabile da -20 a +70°C e può essere conservato da -30 a +80°C, rendendolo adatto per applicazioni industriali ed esterne.

Q3: Il CH280QV39A è disponibile con funzionalità touch?

R: Il modulo CH280QV39A standard non include la funzionalità touch. Tuttavia, Chenghao offre l'integrazione personalizzata di pannelli touch sia capacitivi che resistivi in ​​base ai requisiti dell'applicazione.

Q4: Quale alimentazione richiede il modulo display?

R: La retroilluminazione a LED funziona con una tensione diretta tipica di 3,0-3,2 V a 80 mA. I requisiti di alimentazione specifici per il controller del display sono reperibili nella scheda tecnica dettagliata.

Q5: Il connettore FPC può essere personalizzato per il mio progetto?

R: Sì, Chenghao offre la personalizzazione completa dell'FPC, inclusi numero di pin, lunghezza del cavo, posizione del connettore e configurazione di instradamento per soddisfare i requisiti specifici del layout PCB.

Q6: Qual è la risoluzione e la modalità di visualizzazione di questo modulo?

R: Il CH280QV39A ha una risoluzione di 240x320 (240RGB320) punti in modalità display TFT, offrendo una ricca riproduzione dei colori e una qualità dell'immagine nitida adatta per le interfacce utente grafiche.

D7: Quali opzioni di personalizzazione sono disponibili oltre alle specifiche standard?

R: Chenghao offre un'ampia personalizzazione, comprese interfacce di visualizzazione alternative (MCU, RGB, MIPI, LVDS), regolazione della luminosità (da standard a luminosità elevata), integrazione del pannello touch, trattamento superficiale AG e vetro di copertura personalizzato. Contatta il nostro team di ingegneri per le tue esigenze specifiche.
