Modulo LCD TFT IPS da 5 pollici con touch capacitivo - Display SPI ad alta luminosità da 900 cd/m²

Descrizione del prodotto

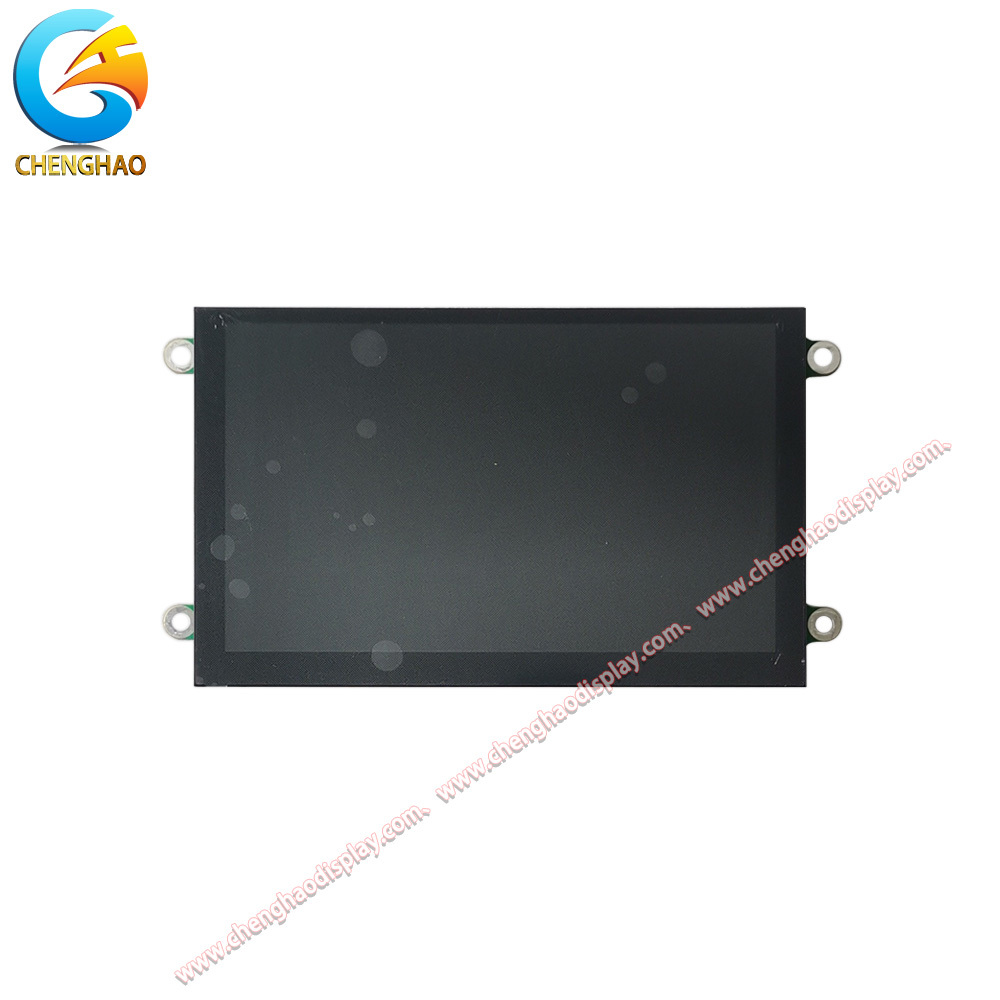

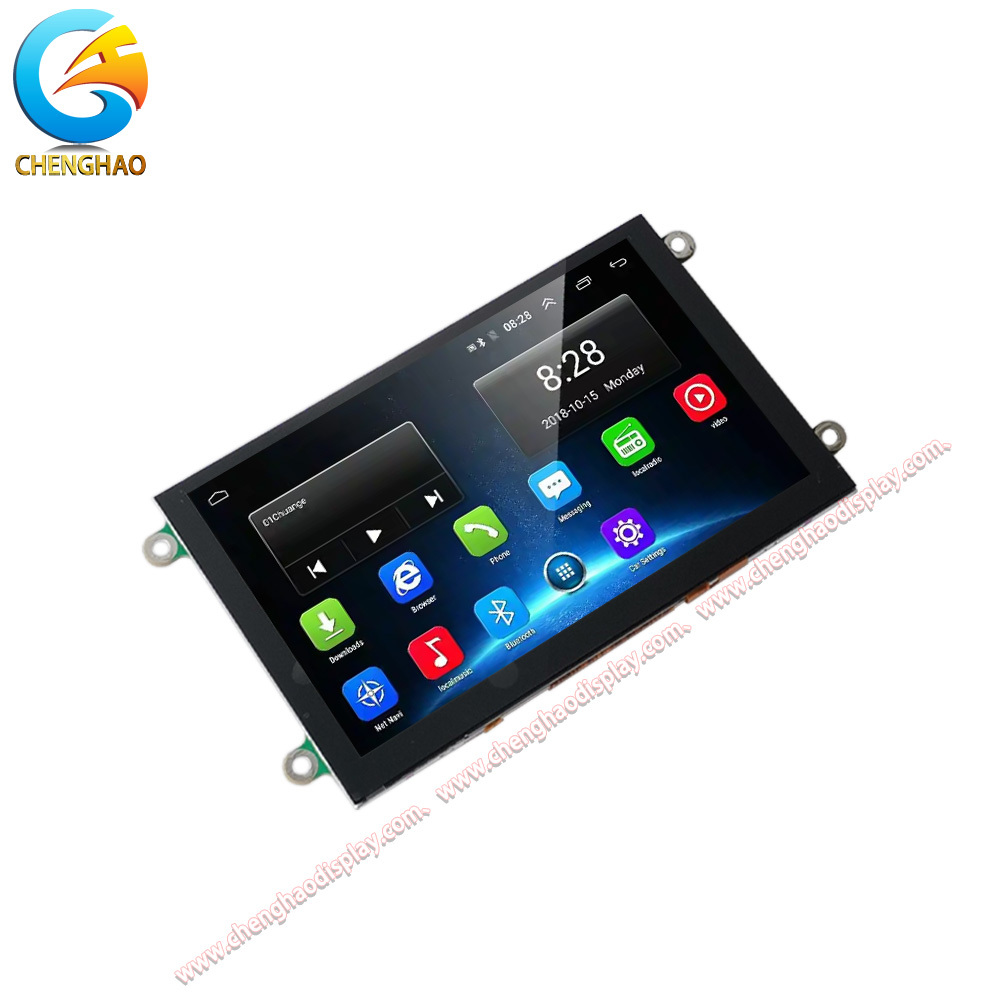

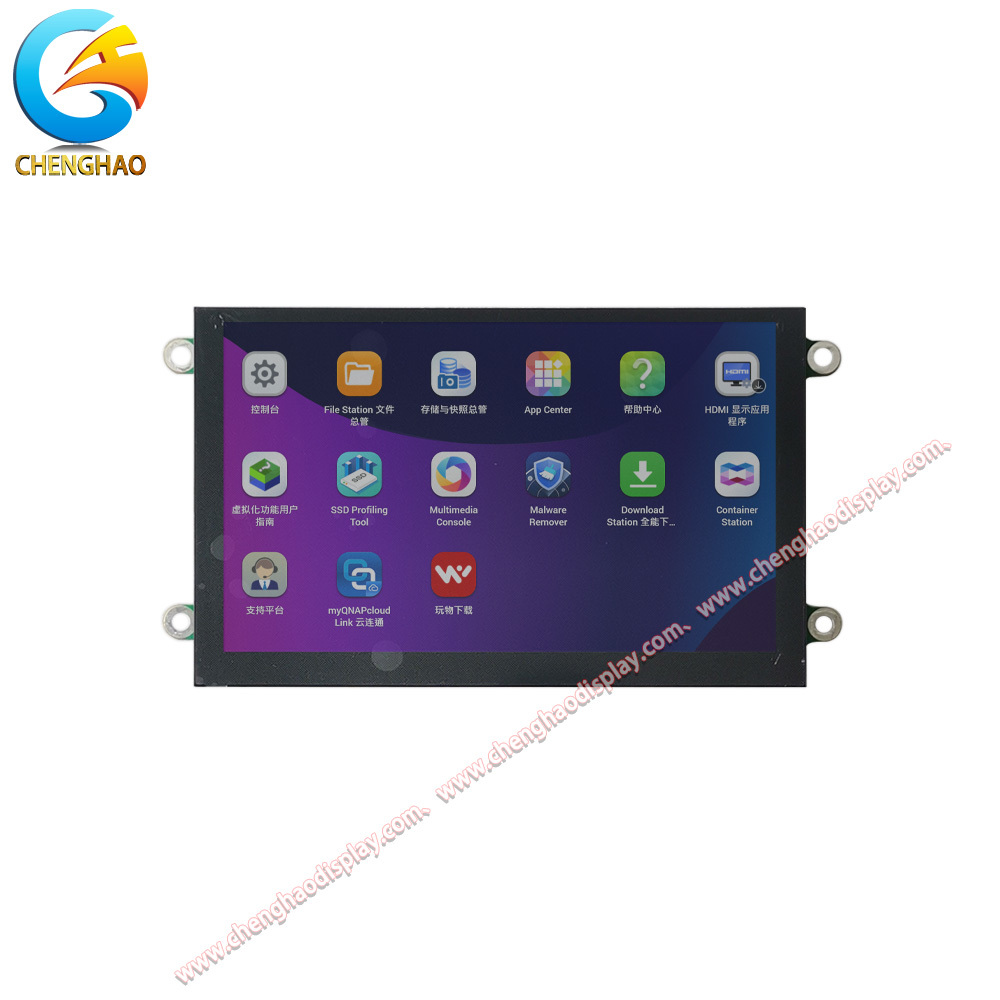

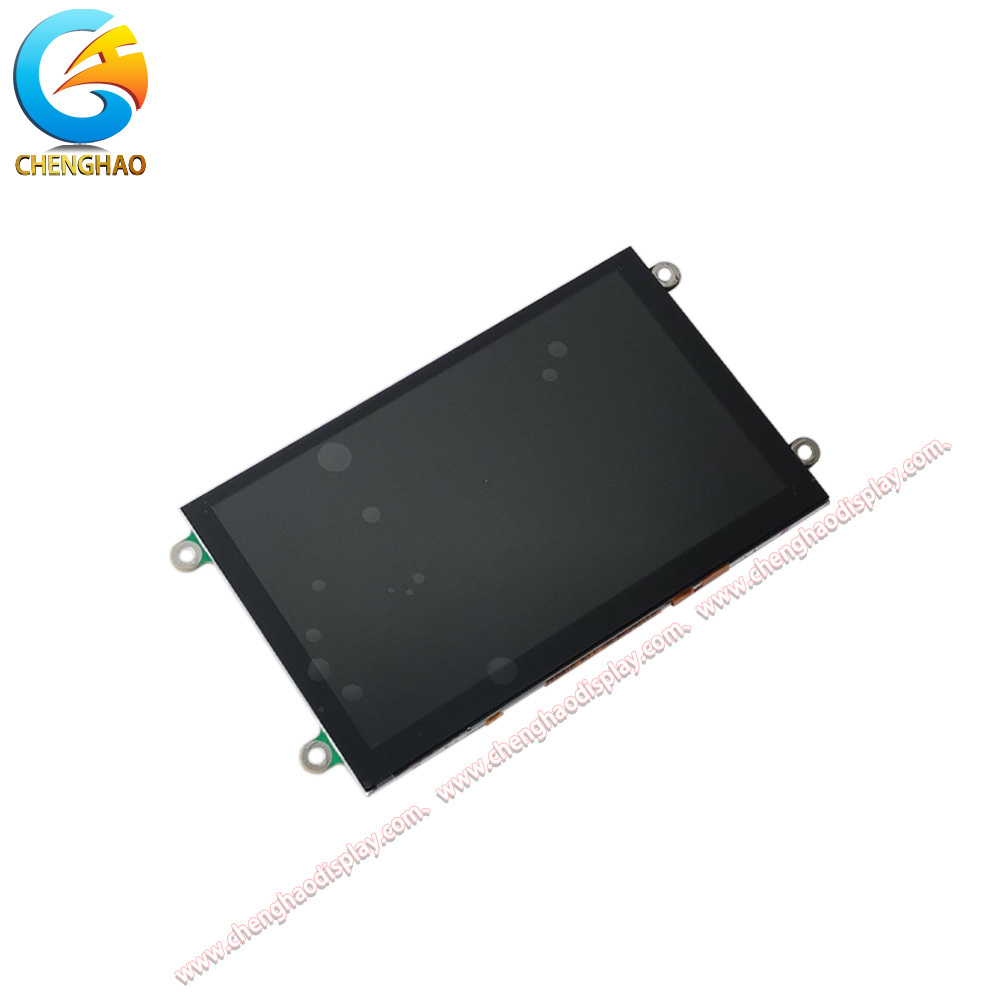

Il CH500WV05B-CT-PA è un modulo LCD TFT IPS da 5,0 pollici con pannello touch capacitivo integrato e controller grafico EVE2 integrato. Con una risoluzione di 800 x 480 pixel WVGA e una luminosità ultraelevata di 900 cd/m², questo display offre un'eccezionale nitidezza dell'immagine e leggibilità alla luce solare, rendendolo ideale per chioschi esterni, dispositivi medici e applicazioni HMI industriali in cui è presente una forte luce ambientale. L'avanzata tecnologia IPS offre un ampio angolo di visione di 80/80/80/80 gradi, garantendo una riproduzione uniforme dei colori e una qualità dell'immagine praticamente da qualsiasi direzione senza spostamento o inversione del colore. Dotato di un'interfaccia SPI standard che supporta anche le modalità D-SPI e Q-SPI, questo modulo offre una comunicazione dati flessibile e ad alta velocità riducendo al minimo il numero di pin I/O richiesti sul controller host. Il display funziona in modalità trasmissiva con tecnologia normalmente nera e presenta un trattamento superficiale antiriflesso per ridurre al minimo i riflessi provenienti dalle fonti di luce ambientale. Il pannello touch capacitivo integrato con un resistente copriobiettivo in vetro offre funzionalità di input reattive, precise e multi-touch. Sul retro del modulo è fissata una scheda driver PCB integrata che incorpora un motore video integrato EVE2 che gestisce il rendering del display, l'elaborazione touch e l'output audio, riducendo significativamente il carico sul microcontroller host e semplificando la progettazione del sistema. Con doppie opzioni di connessione, tra cui un connettore IDC a 20 pin e un connettore FFC a 20 pin, questo modulo offre possibilità di integrazione versatili per un'ampia gamma di applicazioni integrate nei mercati industriale, medico e domestico intelligente.

Caratteristiche del prodotto

• Luminosità ultraelevata per leggibilità alla luce solare: Con una luminosità tipica di 900 cd/m², il display rimane chiaramente visibile anche sotto la luce solare diretta. Ciò lo rende una scelta eccellente per chioschi esterni, elettronica marina, interfacce per attrezzature da giardino e qualsiasi applicazione in cui il display deve competere con una forte luce ambientale. Il circuito di retroilluminazione LED ad alta luminanza, gestito da un driver LED dedicato ad alta efficienza con controllo PWM, garantisce una luminosità costante mantenendo l'efficienza energetica.

• Controller grafico EVE2 integrato per una progettazione del sistema semplificata: Il motore video integrato * Embedded Video Engine (EVE2) integra il controllo del display, la gestione del tocco e l'uscita audio in un unico chip. Ciò elimina la necessità di un controller grafico separato o di un frame buffer, riducendo significativamente i costi della distinta base, lo spazio sul PCB e il tempo di sviluppo del firmware. EVE2 supporta primitive grafiche avanzate, rendering di widget e riproduzione audio, consentendo ricche interfacce uomo-macchina con solo un microcontrollore abilitato SPI a basso costo.

• Tecnologia display IPS con angolo di visione completo: Il pannello IPS (In-Plane Switching) offre prestazioni cromatiche superiori con angoli di visione di 80/80/80/80 gradi in tutte le direzioni. A differenza dei pannelli TN standard, i colori rimangono stabili e accurati senza inversioni o perdite significative di luminosità se visti da angolazioni estreme. Ciò è particolarmente importante per i dispositivi con posizioni di visione ampie o regolabili, come apparecchiature mediche, pannelli di controllo industriali e display di bordo condivisi tra conducente e passeggero.

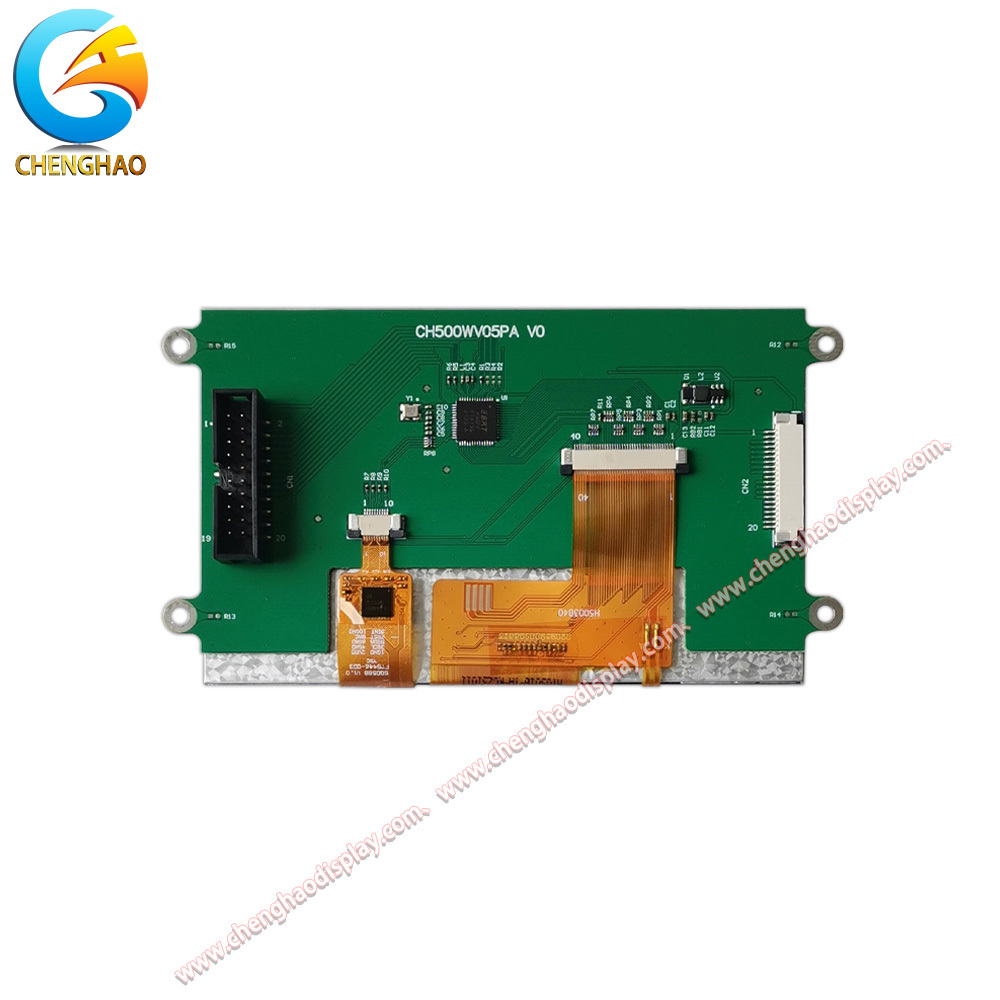

• Connettività a doppia interfaccia per un'integrazione flessibile: Il modulo offre due opzioni di connessione indipendenti: un connettore box IDC 2x10 a 20 pin con passo da 2,54 mm e un connettore FFC con contatto superiore a 20 pin con passo da 1,0 mm. Questo design a doppia interfaccia consente agli ingegneri di scegliere il metodo di connessione più adatto al layout specifico del PCB e ai vincoli meccanici. La connettività flessibile riduce la necessità di schede adattatrici personalizzate e semplifica la prototipazione, la produzione e la manutenzione sul campo.

Disegno del prodotto

Specifiche dettagliate

Introduzione personalizzata

Presso Shenzhen ChengHao Optoelectronic Co., Ltd., siamo specializzati nella fornitura di servizi di personalizzazione professionale per moduli LCD TFT, display LCD monocromatici e moduli OLED a colori e monocromatici. Per CH500WV05B-CT-PA e moduli display simili, offriamo opzioni di personalizzazione complete per soddisfare diversi requisiti applicativi. Il nostro servizio di personalizzazione FPC consente la regolazione della struttura del fattore di forma e della configurazione dei pin per adattarli ai layout specifici dei connettori. Supportiamo più tipi di interfaccia tra cui SPI, MCU, RGB, MIPI, LVDS e HDMI, consentendo un'integrazione perfetta con vari controller host. I livelli di luminosità possono essere personalizzati da 200-300 cd/m² standard a configurazioni ad alta luminosità superiori a 500 cd/m² a seconda dell'ambiente di destinazione. Le opzioni del pannello a sfioramento includono la configurazione con tocco capacitivo, tocco resistivo o senza tocco. Forniamo anche la personalizzazione del copriobiettivo in vetro con spessore, forma, colore, serigrafia e taglio del foro regolabili. Sono disponibili opzioni di trattamento superficiale come rivestimenti antiriflesso (AG), antiriflesso (AR) e anti-impronte (AF) per migliorare le prestazioni del display in ambienti applicativi difficili. Che tu abbia bisogno di un modulo standard o di una soluzione espositiva completamente personalizzata, il nostro team di ingegneri è pronto a supportare il tuo progetto dall'ideazione alla produzione.

Casi di applicazione

• Pannelli di controllo industriale e HMI: La dimensione da 5,0 pollici con risoluzione 800x480 è ideale per le interfacce uomo-macchina industriali utilizzate nei terminali di programmazione PLC, controller di macchine CNC e pannelli di automazione di fabbrica. L'elevata luminosità e la superficie antiriflesso garantiscono la leggibilità in ambienti di fabbrica molto illuminati, mentre l'interfaccia touch capacitiva fornisce un'interazione intuitiva con l'operatore. L'interfaccia SPI semplifica la connessione ai comuni microcontrollori industriali e l'ampio angolo di visione consente agli operatori di leggere il display da diverse posizioni intorno all'apparecchiatura.

• Display per dispositivi medici: La tecnologia IPS con angoli di visione di 80/80/80/80 rende questo modulo adatto per apparecchiature di monitoraggio medico, dispositivi diagnostici portatili e terminali informativi per i pazienti dove la riproduzione accurata dei colori e la leggibilità da varie angolazioni sono fondamentali. Il pannello touch integrato consente interfacce igieniche e senza pulsanti, più facili da pulire e sterilizzare. Il controller EVE2 riduce il carico di elaborazione sul processore principale del dispositivo medico, contribuendo a soddisfare i requisiti di consumo energetico e certificazione.

• Pannelli di controllo Smart Home e IoT: Questo modulo display è una scelta eccellente per hub di controllo domestico intelligente, pannelli di automazione e interfacce gateway IoT. Il formato compatto da 5 pollici si adatta perfettamente ai pannelli montati a parete e ai dispositivi desktop. La capacità di uscita audio integrata del controller EVE2 consente comandi vocali e toni di avviso senza hardware audio aggiuntivo. L'interfaccia touch capacitiva supporta la moderna interazione basata sui gesti e l'elevata luminosità garantisce la leggibilità sia nei corridoi bui che nei soggiorni illuminati dal sole.

Domande frequenti

D: Qual è l'applicazione tipica del modulo CH500WV05B-CT-PA?R: Questo modulo è progettato per HMI industriale, apparecchiature mediche, pannelli di controllo domestici intelligenti, chioschi esterni e qualsiasi sistema integrato che richieda un display a colori ad alta luminosità con interfaccia touch. Il controller grafico EVE2 integrato lo rende particolarmente adatto per applicazioni in cui la riduzione del carico del processore host e la semplificazione della progettazione hardware sono priorità.

D: Il modulo include il pannello touch o devo acquistarlo separatamente?R: Il CH500WV05B-CT-PA viene fornito con un pannello touch capacitivo integrato e un copriobiettivo in vetro preassemblato. Non è richiesto l'acquisto di un pannello touch aggiuntivo. Il controller touch è gestito dal processore EVE2 integrato, quindi non è necessario alcun IC controller touch esterno.

D: Quali microcontrollori o processori sono compatibili con l'interfaccia SPI?R: Qualsiasi microcontrollore con interfaccia SPI può comunicare con questo modulo, inclusi STM32, ESP32, Arduino, Raspberry Pi Pico e molti altri. Il controller grafico EVE2 gestisce tutto il rendering del display e l'elaborazione touch, quindi l'MCU host deve solo inviare comandi grafici tramite SPI, rendendolo compatibile anche con microcontrollori a basso numero di pin e a basse prestazioni.

D: Posso utilizzare contemporaneamente sia l'intestazione IDC che il connettore FFC?R: No, CN1 (intestazione scatola IDC) e CN2 (connettore FFC) condividono le stesse assegnazioni dei pin e sono progettati come opzioni di connessione alternative. Dovresti utilizzare un solo metodo di connessione alla volta. Scegli l'opzione che meglio si adatta al layout del tuo PCB e al design meccanico.

D: Qual è il vantaggio del controller EVE2 integrato rispetto a un modulo TFT standard?R: Il controller EVE2 elimina la necessità di un processore grafico separato, RAM frame buffer e controller touch. Gestisce l'inizializzazione del display, il rendering grafico, il rilevamento del tocco e la riproduzione audio, tutto in un unico chip. Ciò riduce i costi della distinta base, la complessità del PCB, il consumo energetico e i tempi di sviluppo del firmware. Le applicazioni che in genere richiedono un microcontroller di fascia alta con controller TFT-LCD possono invece utilizzare un MCU più semplice ed economico abilitato SPI.

D: La superficie antiriflesso influisce sulla sensibilità al tocco?R: No, il trattamento superficiale antiriflesso (AG) viene applicato alla superficie esterna del copriobiettivo in vetro e non influisce sulla sensibilità o sulla precisione del tocco capacitivo. Il trattamento AG riduce i riflessi delle fonti di luce ambientale, migliorando la leggibilità senza compromettere le prestazioni tattili.

D: Qual è la durata della retroilluminazione LED con una luminosità di 900 cd/m²?R: La retroilluminazione a LED ha una durata nominale compresa tra 30.000 e 50.000 ore di funzionamento alla corrente nominale. Il driver LED integrato con controllo PWM consente di regolare la luminosità della retroilluminazione, il che può prolungare la durata della retroilluminazione quando si opera a livelli di luminosità ridotti in ambienti interni.
