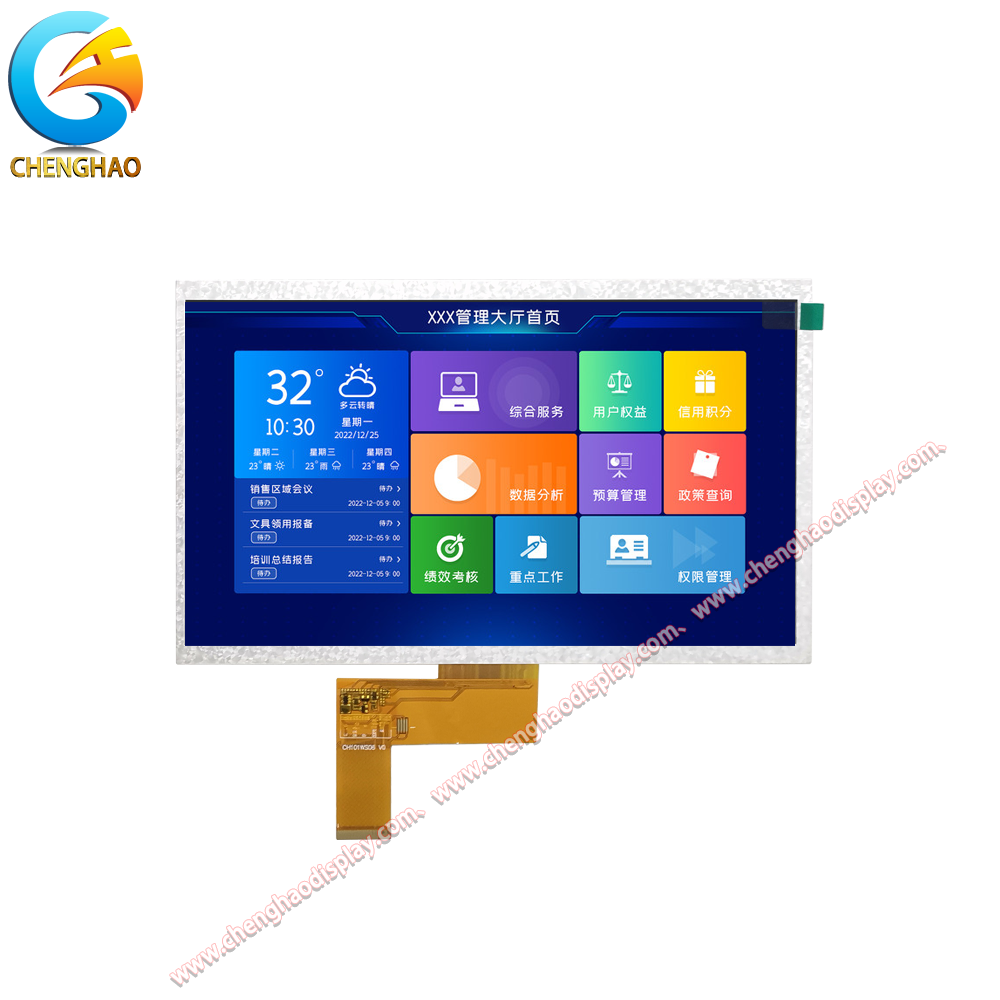

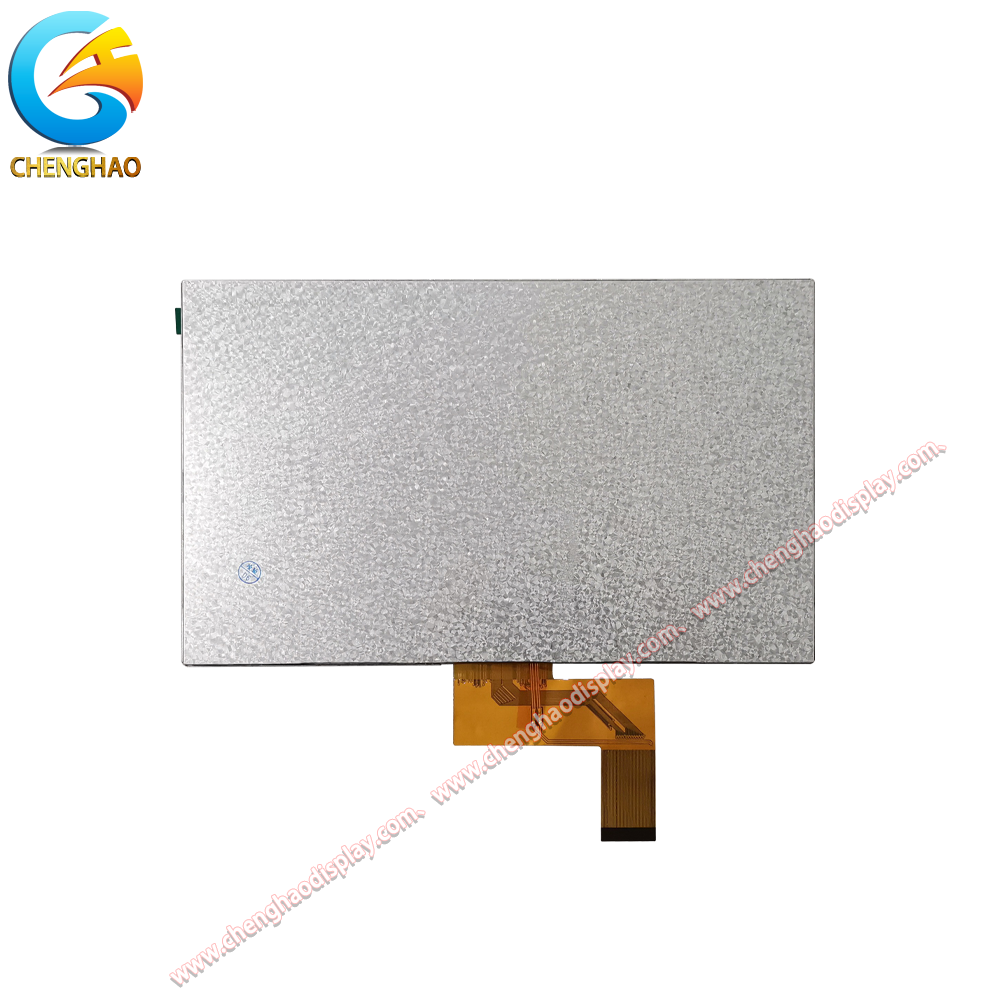

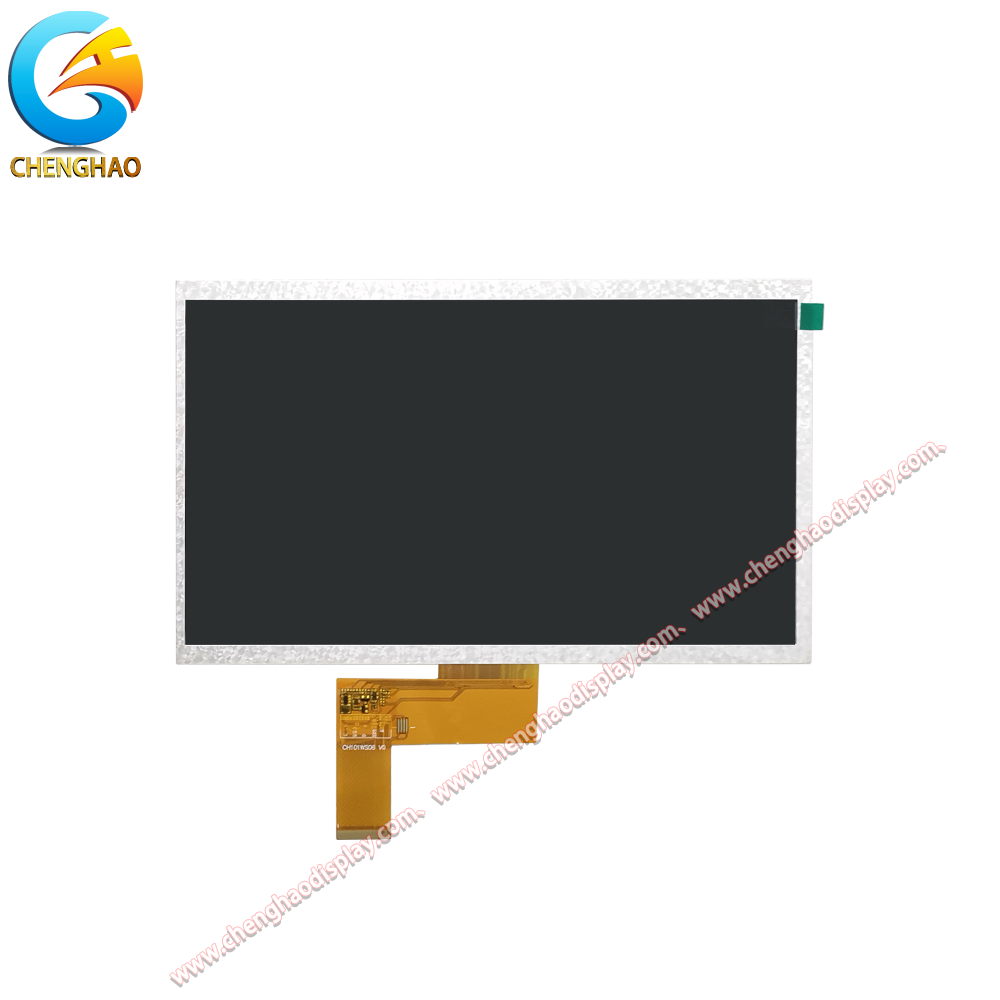

Modulo display LCD TFT da 10,1 pollici 1024x600 con interfaccia RGB - LCD industriale da 400 cd/m²

Descrizione del prodotto

Il CH101WS06A è un modulo display LCD TFT da 10,1 pollici con un'area attiva ad ampio rapporto di 222,72 x 125,28 mm con una risoluzione WSVGA di 1024 x 600 pixel. Questo modulo display utilizza un'interfaccia RGB standard a 24 bit con un connettore FPC a 39 pin con passo di 0,5 mm, che lo rende compatibile con un'ampia gamma di controller integrati e computer a scheda singola comunemente utilizzati in applicazioni industriali e commerciali. Con una luminosità tipica di 400 cd/m² e un ampio angolo di visione di 80/80/80/80 gradi in tutte le direzioni, il display offre una qualità dell'immagine costante adatta a pannelli di controllo industriali, interfacce uomo-macchina e chioschi informativi. Il modulo funziona in modalità trasmissiva e presenta un design meccanico durevole con un profilo LCM di 235,0 x 143,0 mm e un'apertura della cornice di 226,25 x 128,1 mm per il montaggio a pannello standard. Il circuito di retroilluminazione a LED è progettato per una corrente diretta di 140 mA, fornendo un'illuminazione stabile e uniforme su tutta l'area del display. Questo modulo display offre una soluzione conveniente per le applicazioni che richiedono un display a colori di grande formato con un'interfaccia RGB standard, rendendolo una scelta eccellente per gli sviluppatori di sistemi embedded e i produttori di apparecchiature industriali. L'ampio intervallo di temperature operative e la struttura robusta garantiscono prestazioni affidabili in ambienti industriali esigenti.

Caratteristiche del prodotto

• Ampio display WSVGA da 10,1 pollici per applicazioni industriali: Lo schermo da 10,1 pollici di diagonale con risoluzione 1024 x 600 offre ampio spazio per la visualizzazione di informazioni dettagliate, interfacce di controllo e visualizzazioni di dati. Il rapporto d'aspetto widescreen 16:9 è ideale per le moderne applicazioni HMI, segnaletica digitale e display informativi in ​​cui sia la densità del contenuto che la leggibilità sono importanti. La luminosità di 400 cd/m² garantisce una visione confortevole in ambienti industriali interni.

• Interfaccia RGB standard per una facile integrazione: L'interfaccia RGB a 24 bit con connettore FPC a 39 pin è una delle interfacce di visualizzazione più ampiamente supportate nel settore dei sistemi embedded. È supportato nativamente da un vasto ecosistema di microcontrollori e computer a scheda singola. Ciò elimina la necessità di conversione del protocollo o di circuiti integrati driver specializzati, riducendo significativamente sia i costi della distinta base che i tempi di sviluppo del firmware.

• Ampio angolo di visione per un'installazione flessibile: Con un angolo di visione di 80/80/80/80 gradi in tutte le direzioni, il display mantiene colori e contrasto costanti se osservato da qualsiasi posizione. Ciò è particolarmente utile per le apparecchiature montate su pannello in cui gli operatori possono visualizzare lo schermo da diverse angolazioni e per applicazioni multiutente come i chioschi di informazioni pubbliche in cui il display deve essere leggibile da persone in varie posizioni.

• Design meccanico robusto per ambienti integrati: Il profilo LCM di 235,0 x 143,0 mm con un'apertura della cornice di 226,25 x 128,1 mm è progettato per il montaggio a pannello standard. L'FPC a 39 pin con rinforzo PI fornisce una connettività elettrica affidabile, mentre la modalità display trasmissiva con circuito driver di retroilluminazione ottimizzato garantisce prestazioni costanti per tutta la durata operativa.

Disegno del prodotto

Specifiche dettagliate

Introduzione personalizzata

Presso Shenzhen ChengHao Optoelectronic Co., Ltd., forniamo servizi di personalizzazione completi per moduli LCD TFT di varie dimensioni e specifiche. Per CH101WS06A e moduli display simili di grande formato, offriamo una personalizzazione flessibile dell'FPC, comprese le regolazioni della configurazione dei pin per soddisfare i layout specifici dei connettori e i requisiti dell'interfaccia PCB. I livelli di luminosità possono essere personalizzati da 200-400 cd/m² standard a configurazioni ad alta luminosità superiori a 800 cd/m² per ambienti esterni o con elevata illuminazione ambientale. Le opzioni del pannello a sfioramento includono la configurazione con tocco capacitivo, tocco resistivo o senza tocco. Forniamo anche la personalizzazione dei coprilenti in vetro con spessore, forma e colore regolabili, nonché opzioni di trattamento superficiale antiriflesso e anti-impronte.

Casi di applicazione

• HMI industriale e pannelli di controllo: La dimensione da 10,1 pollici con risoluzione 1024x600 è la scelta ideale per le interfacce uomo-macchina industriali, i pannelli di controllo delle macchine CNC e gli HMI per l'automazione di fabbrica. L'ampio angolo di visione consente agli operatori di leggere il display da varie posizioni attorno all'apparecchiatura, mentre l'interfaccia RGB semplifica il collegamento alle comuni schede controller industriali.

• Segnaletica digitale e chioschi informativi: L'ampia area di visualizzazione rende questo modulo adatto per applicazioni di segnaletica digitale per interni, display informativi per il pubblico e chioschi di orientamento. La luminosità di 400 cd/m² offre una chiara visibilità in ambienti interni come ingressi, spazi commerciali e snodi di trasporto.

• Prototipazione di sistemi embedded: L'interfaccia RGB standard rende questo display una scelta eccellente per le piattaforme di prototipazione. Può essere collegato direttamente a varie schede di sviluppo che supportano l'uscita RGB parallela, fornendo agli ingegneri un display affidabile per i loro progetti embedded.

Domande frequenti

D: Qual è l'applicazione tipica del modulo display CH101WS06A?R: Questo modulo LCD TFT da 10,1 pollici è progettato per HMI industriale, segnaletica digitale e prototipazione di sistemi integrati. La sua risoluzione 1024x600 e l'ampio angolo di visione lo rendono adatto per apparecchiature montate su pannello e display informativi per il pubblico.

D: Questo modulo include un pannello a sfioramento?R: No, il CH101WS06A è un modulo di solo display. Se è richiesta la funzionalità touch, offriamo la personalizzazione per aggiungere pannelli touch capacitivi o resistivi.

D: Qual è la durata della retroilluminazione a LED?R: La retroilluminazione a LED ha una durata nominale compresa tra 30.000 e 50.000 ore di funzionamento continuo alla corrente nominale.

D: Qual è la differenza tra il contorno LCM e le dimensioni dell'area attiva?R: Il profilo LCM rappresenta le dimensioni fisiche esterne del modulo, inclusa la cornice. L'area attiva è la regione effettiva in cui vengono visualizzati i pixel. Quando si progetta l'armadio, fare riferimento allo schema LCM per una corretta installazione.

D: Il display è adatto all'uso esterno?R: La versione standard con luminosità di 400 cd/m² è progettata per uso interno. Per gli ambienti esterni, consigliamo la nostra opzione di personalizzazione ad alta luminosità.
