Modulo LCD TFT IPS da 5,0 pollici ad alta luminosità con motore EVE2 e display SPI touch capacitivo

Descrizione del prodotto

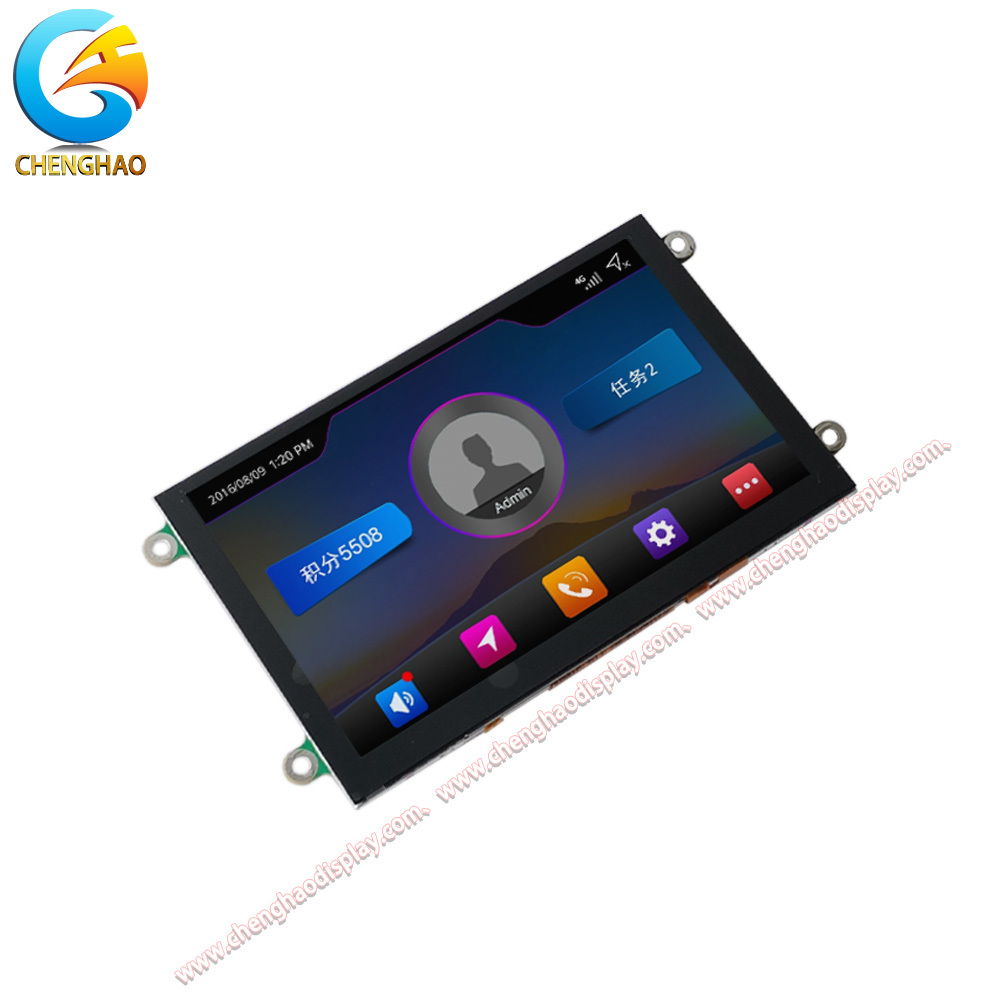

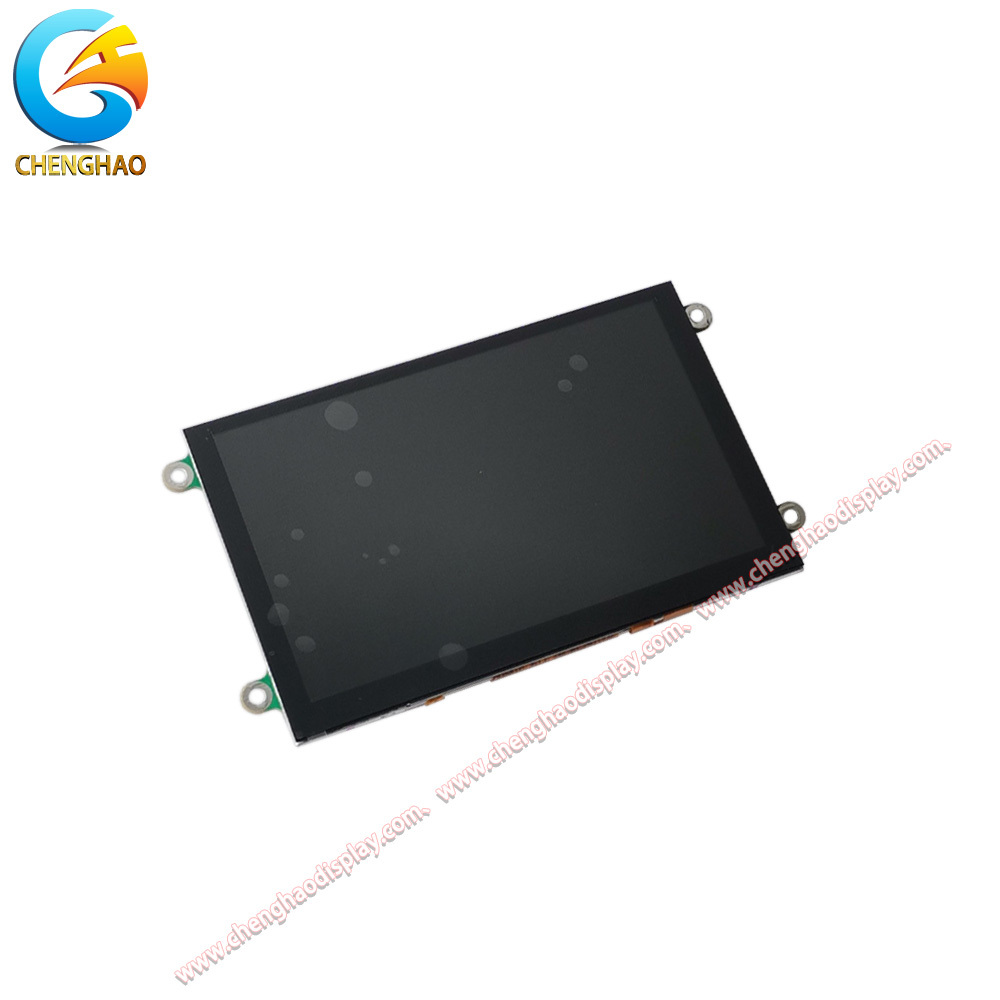

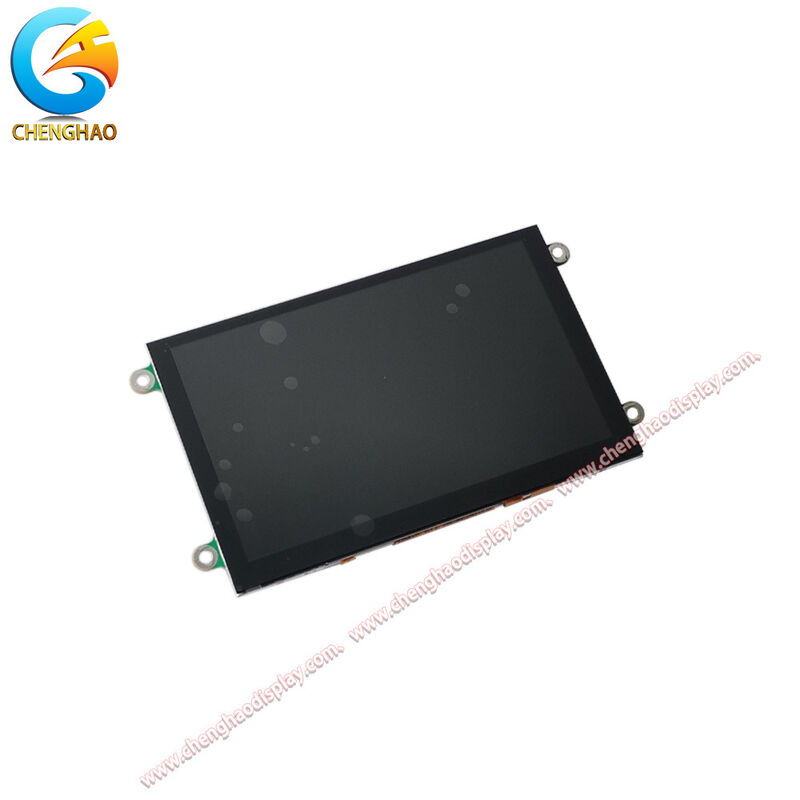

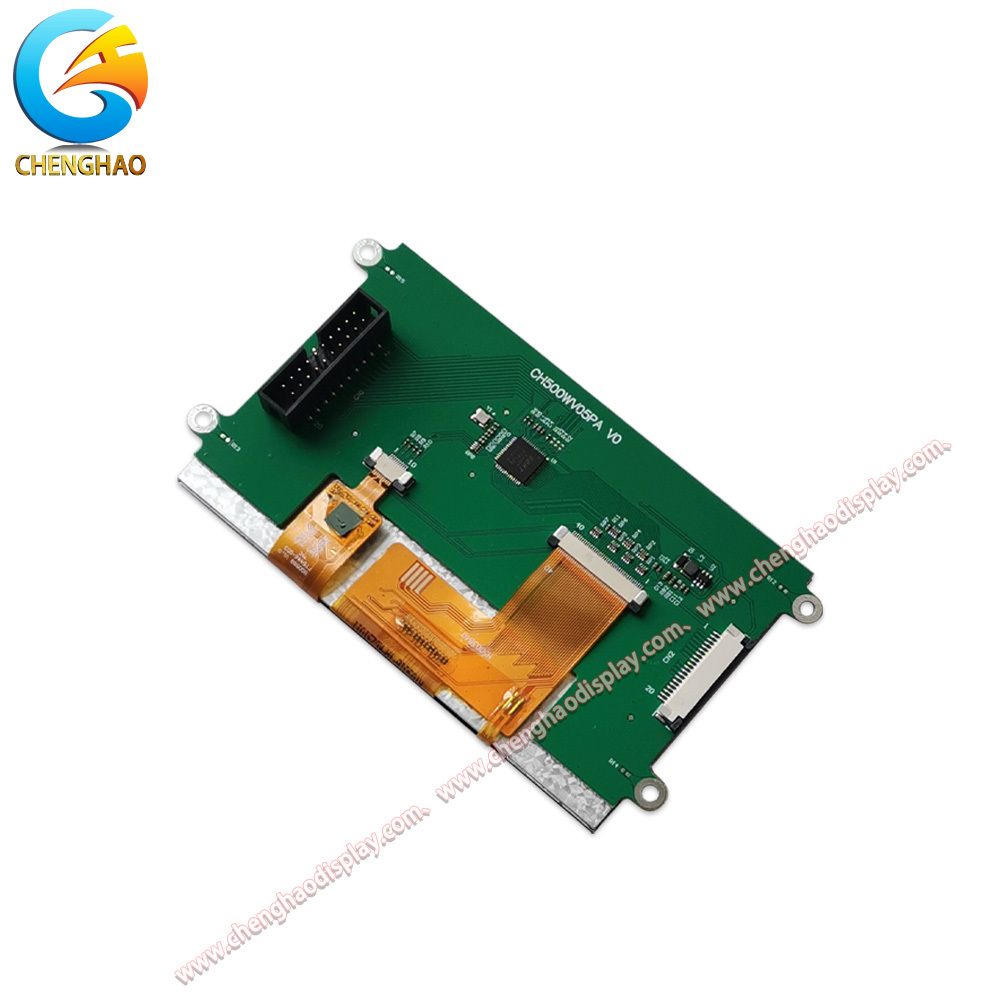

Il CH500WV05PA è un modulo LCD IPS TFT da 5,0 pollici con risoluzione 800x480, alta luminosità 900cd / m2 e angolazioni di visione complete 80/80/80/80 per un'eccellente leggibilità della luce solare.con una capacità di accensione superiore a 50 W, questo display supporta l'interfaccia SPI (modi D-SPI / Q-SPI) e il pannello touch capacitivo, consentendo lo sviluppo di una ricca GUI senza una GPU esterna.Il modulo incorpora un trattamento superficiale antiabbagliamento per ridurre i riflessi in ambienti luminosi. Con un contorno compatto di 120,7x75,8 mm, area attiva di 108,0x64,8 mm e un driver LED integrato, offre opzioni di doppia connessione: un'intestazione IDC a 20 pin con passo di 2,54 mm e un 1.Collegamento FFC a 20 pin con passo di 0 mm, fornendo integrazione flessibile per HMI industriali, strumentazione, pannelli di controllo domestici intelligenti, dispositivi medici e applicazioni di visualizzazione automobilistica.

Caratteristiche del prodotto

1. 900 cd/m2 Alta luminosità per la leggibilità diretta della luce solare

Con una luminosità tipica di 900 cd/m2, questo display rimane chiaramente visibile sotto la luce solare diretta, rendendolo ideale per chioschi all'aperto, pannelli di apparecchiature agricole,e strumentazione navale in cui la luce ambientale è incontrollabile.

2. Motore grafico EVE2 integrato Smart Display senza GPU esterno

Il controller EVE2 integrato gestisce il rendering, la decodifica tattile e l'uscita audio interamente on-module tramite comandi SPI.Perfetto per sistemi incorporati con risorse limitate.

3. Full 80/80/80/80 IPS angolo di visione

Il pannello IPS fornisce un colore e un contrasto coerenti da qualsiasi direzione di visualizzazione, consentendo la leggibilità multi-operatore in sale di controllo industriali, stazioni di monitoraggio medico e terminali di uso condiviso.

4. Rivestimento di superficie antiabbagliamento per ambienti difficili

Un rivestimento AG riduce al minimo la riflessione speculare da illuminazione aerea o abbagliamento esterno,garantire che la luminosità non sia persa dai riflessi superficiali una caratteristica fondamentale per i display dei cruscotti automobilistici e i pannelli esterni esposti al sole.

5. Pannello sensoriale con doppia interfaccia flessibile

Il pannello touch capacitivo proiettore supporta gesti multi-touch, mentre il design a doppio connettore (2.54mm IDC header + 1.0 mm FFC) fornisce flessibilità di cablaggio per diversi progetti di involucri in applicazioni incorporate.

Disegno del prodotto

Specificità dettagliate

Introduzione personalizzata

Chenghao fornisce personalizzazione professionale su moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono.

• FPC Tailoring:Disegno, lunghezza e numero di pin personalizzati per abbinare il vostro involucro e il layout dei connettori.
• Adattamento dell'interfaccia:Opzioni di interfaccia SPI, MCU, RGB, MIPI, LVDS, EDP e HDMI disponibili per adattarsi alla piattaforma host.
• Aggiustamento luminosità:Da 200-300 cd/m2 standard a 500+ cd/m2 ad alta luminosità, calibrati per applicazioni interne o leggibili alla luce solare.
• Integrazione tattile:Configurazioni di tocco capacitivo, tocco resistivo o senza tocco in base alle esigenze del prodotto.
• Rivestimento antirallentamento:Trattamento superficiale AG per ridurre i riflessi ambientali per ambienti esterni e ad alto riflesso.
• Personalizzazione vetro copertura:Spessore, forma, colore e stampa su vetro su misura per il marchio e il design industriale.

Contattate il nostro team di ingegneri con le vostre specifiche per una soluzione su misura.

Casi di applicazione

• pannelli HMI industriali:L'interfaccia SPI con il motore grafico EVE2 integrato consente interfacce di controllo touchscreen ricche per macchine azionate da PLC, stazioni di controllo dei processi,terminali per operatori di fabbrica senza necessità di un processore host di fascia alta.
• Pannelli di controllo domestici intelligenti:Compatta dimensione da 5,0 pollici, multi-touch capacitivo, e luminosità 900cd/m2 lo rendono adatto per hub domotici da parete, climatizzatori,e interfacce del sistema di sicurezza visibili anche in ambienti ben illuminati.
• Strumentazione marina e esterna:L'elevata luminosità combinata con il rivestimento antirallentamento garantisce la leggibilità sotto la luce solare diretta, ideale per i display del cruscotto della barca, gli strumenti di navigazione GPS e le apparecchiature di misurazione all'aperto.
• Dispositivi di monitoraggio medico:Gli angoli di visione completi IPS e l' elevato rapporto di contrasto consentono una lettura multiangolare in contesti clinici, adatti a monitor dei pazienti, display di pompe per infusione e terminali diagnostici portatili.

Domande frequenti

Q1: Quali modalità SPI supporta questo display?

Questo modulo supporta sia le modalità D-SPI (single data lane) che Q-SPI (quad data lane), configurabili tramite il controller EVE2 per una maggiore larghezza di banda nelle applicazioni ad alta intensità grafica.

D2: È possibile regolare la luminosità?

Sì, il driver a LED integrato (operato tramite il controllo PWM EVE2) consente una luminosità di retroilluminazione regolabile dal software da 0 a 900cd/m2.

D3: È necessaria una GPU o un controller per display separati?

No, il motore grafico EVE2 integrato gestisce tutto il rendering, il decodifica del tatto e l'uscita audio a bordo, comunicando con l'host MCU tramite semplici comandi SPI.

D4: Quali gesti tattili sono supportati?

Il pannello touch capacitivo proiettore supporta gesti a tocco singolo, multi-touch (fino a 5 punti), swipe e pinch-to-zoom, configurabili tramite il motore touch EVE2.

Q5: Il FPC e il connettore possono essere personalizzati?

Chenghao offre un profilo FPC personalizzato, un numero di pin e un tipo di connettore (IDC, FFC, ZIF) per soddisfare le esigenze specifiche dell'alloggiamento e dell'interfaccia.
