Modulo LCD IPS TFT da 2,4 pollici 240x320 Risoluzione Display SPI a 4 fili

Descrizione del prodotto

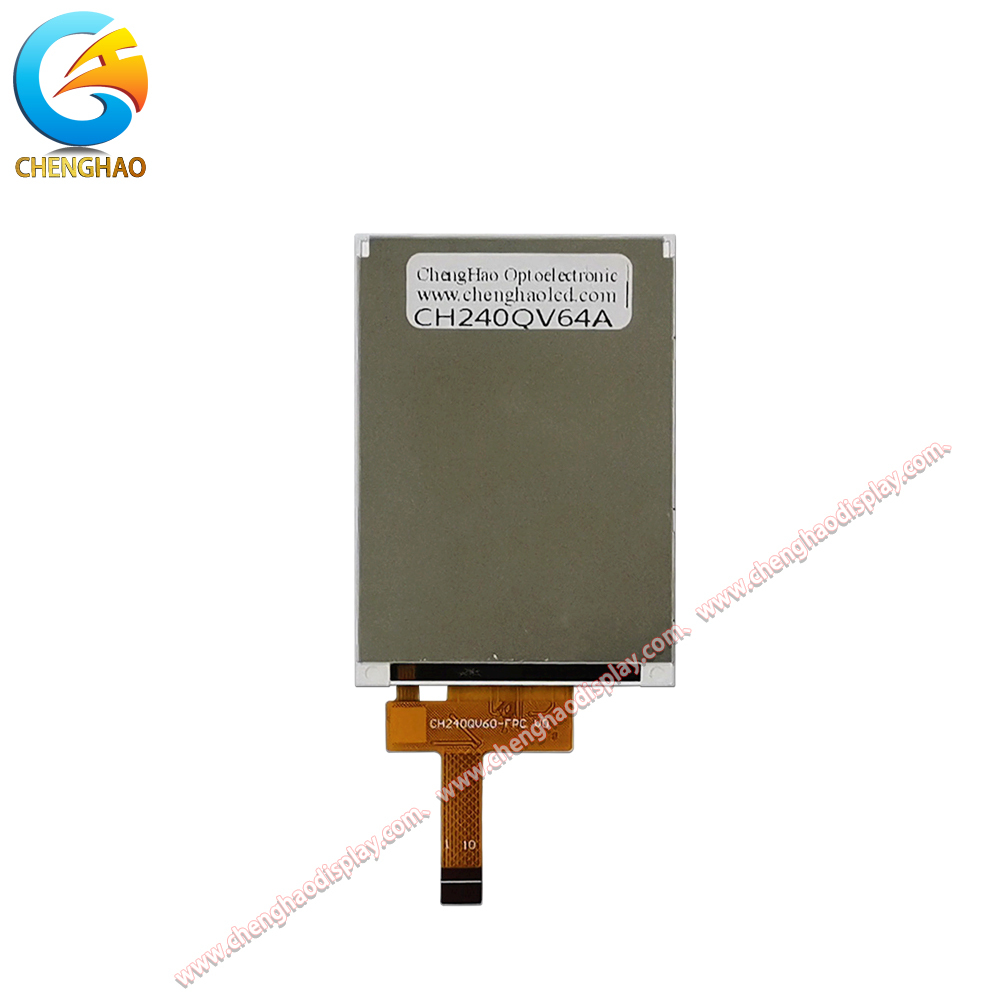

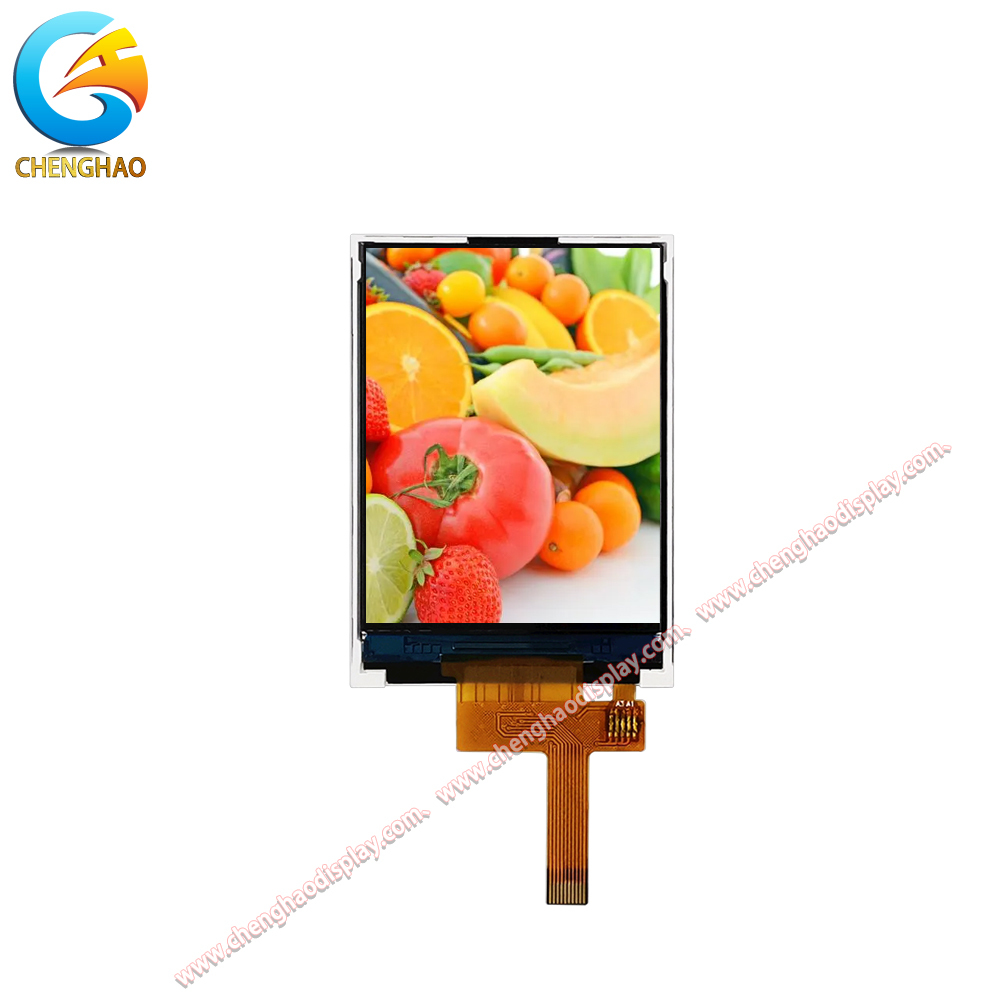

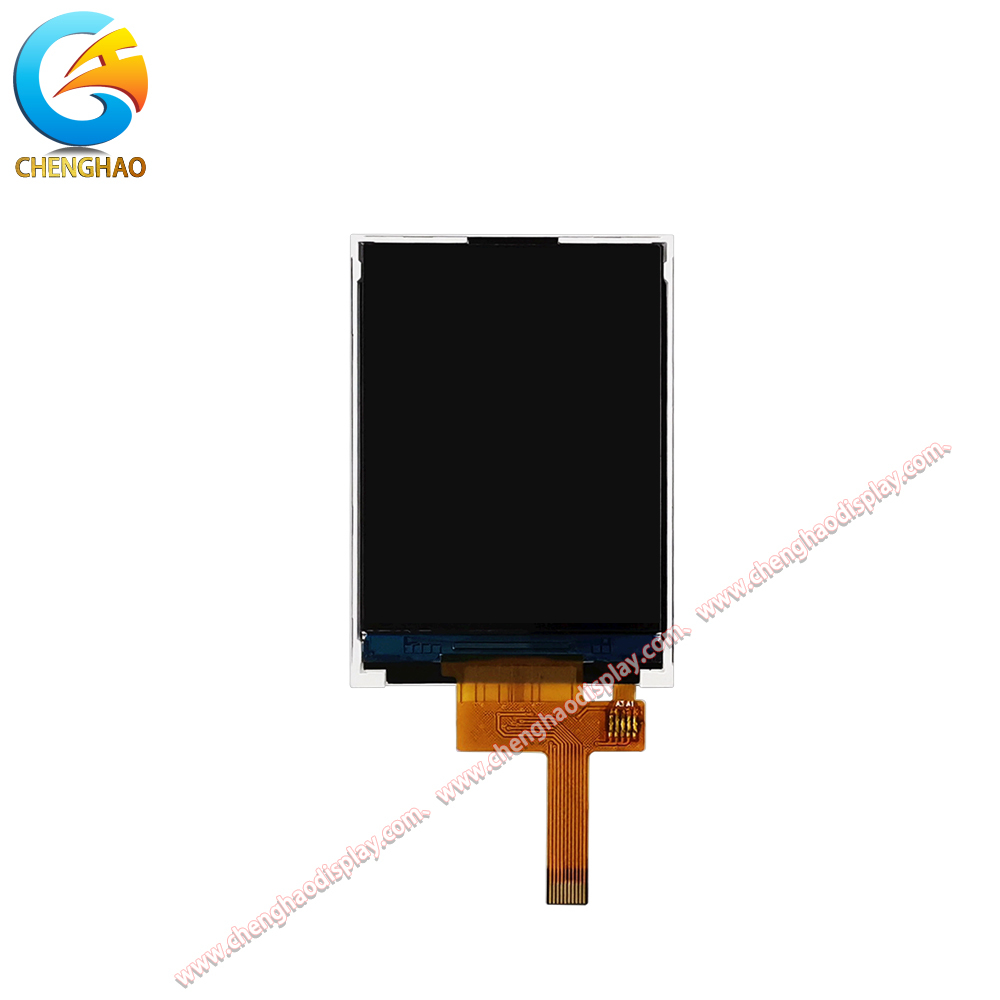

Il CH240QV64A è un modulo LCD IPS TFT da 2,4 pollici con risoluzione 240x320, interfaccia SPI a 4 linee e luminosità 300cd/m2, progettato per sistemi incorporati compatti.Disponibile con angolazioni di visione complete 80/80/80/80 e con modalità di visualizzazione in nero normale trasmissibileIl modulo supporta un'ampia gamma di temperature di funzionamento da -20°C a +70°C, il che lo rende adatto ai pannelli di controllo industriali.strumenti portatiliCon una connessione SPI compatta a 10 pin, questo display consente una integrazione semplice con MCU a basso numero di pin mantenendo un rendering nitido di 240x320 pixel.Il pannello IPS garantisce la leggibilità della luce solare se associato a un'adeguata progettazione dell'alloggiamento, mentre la modalità normalmente nera offre neri profondi e un ottimo rapporto di contrasto per applicazioni che richiedono una visione chiara dei dati in diverse condizioni di luce ambientale.

Caratteristiche del prodotto

1Display IPS compatto da 2,4 pollici per sistemi incorporati con spazio limitato

Il piccolo fattore di forma da 2,4 pollici si adatta a contatori portatili, strumenti diagnostici portatili e pannelli di controllo IoT compatti dove ogni millimetro di spazio conta.

2. angolazioni di visione complete 80/80/80/80 per la leggibilità in più posizioni

La tecnologia del pannello IPS garantisce un colore e un contrasto coerenti da qualsiasi direzione di visione,consentire agli operatori di leggere chiaramente i dati da posizioni fuori asse nei pannelli delle apparecchiature industriali e nelle stazioni di monitoraggio.

3Ampia gamma di temperature di funzionamento (da -20°C a +70°C)

Le prestazioni affidabili in ambienti estremi rendono questo modulo adatto per strumentazione all'aperto, traccianti logistici a catena di freddo,interfacce di controllo e di controllo di fabbrica esposte a fluttuazioni di temperatura.

4. Interfaccia SPI a 4 linee semplice per l'integrazione MCU a basso numero di pin

Con soli 10 pin e un semplice protocollo SPI, questo display si collega facilmente a microcontrollori a risorse limitate, riducendo la complessità dei PCB e accelerando lo sviluppo di prototipi.

5. Trasmettitore in modalità normale nero con luminosità di 300 cd/m2

La modalità di visualizzazione normalmente nera offre neri profondi e alto contrasto per una visualizzazione nitida dei dati, mentre la luminosità di 300 cd/m2 garantisce la leggibilità in ambienti interni e esterni ombreggiati.

Disegno del prodotto

Specificità dettagliate

Introduzione personalizzata

Chenghao fornisce personalizzazione professionale su moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono.

• FPC Tailoring:Disegno, lunghezza e numero di pin personalizzati per abbinare il vostro involucro e il layout dei connettori.
• Adattamento dell'interfaccia:Opzioni di interfaccia SPI, MCU, RGB, MIPI, LVDS, EDP e HDMI disponibili per adattarsi alla piattaforma host.
• Aggiustamento luminosità:Da 200-300 cd/m2 standard a 500+ cd/m2 ad alta luminosità, calibrati per applicazioni interne o leggibili alla luce solare.
• Integrazione tattile:Configurazioni di tocco capacitivo, tocco resistivo o senza tocco in base alle esigenze del prodotto.
• Rivestimento antirallentamento:Trattamento superficiale AG per ridurre i riflessi ambientali per ambienti esterni e ad alto riflesso.
• Personalizzazione vetro copertura:Spessore, forma, colore e stampa su vetro su misura per il marchio e il design industriale.

Contattate il nostro team di ingegneri con le vostre specifiche per una soluzione su misura.

Casi di applicazione

• Strumenti di misura portatili:Il formato compatto da 2,4 pollici e la semplice interfaccia SPI a 4 linee rendono questo display ideale per multimetri portatili, sensori ambientali,e analizzatori di spettro portatili in cui lo spazio e il numero di pin sono limitati.
• pannelli di controllo IoT industriali:L'ampia temperatura di funzionamento da -20°C a +70°C e il display IPS a angolo di visione completo garantiscono un funzionamento affidabile nei nodi di controllo di fabbrica, nei controllori di zona HVAC,e terminali di monitoraggio dell'agricoltura intelligente.
• Dispositivi medici portatili:La modalità di trasmissione normalmente nera con luminosità di 300 cd/m2 fornisce una lettura chiara dei dati per glucometri portatili, ossimetri di polso,e dispositivi portatili compatti per il monitoraggio dei pazienti utilizzati in ambienti clinici.
• Traccianti logistici della catena del freddo:Capacità di ampia temperatura e interfaccia SPI a bassa potenza per registratori di temperatura a batteria e dispositivi di tracciamento GPS esposti a ambienti di trasporto refrigerati.

Domande frequenti

Q1: Qual è il protocollo di interfaccia per questo display?

Il CH240QV64A utilizza un'interfaccia SPI a 4 linee con 10 pin, supportando una comunicazione semplice con MCU a basso numero di pin per applicazioni incorporate.

D2: Questo modulo può funzionare in ambienti esterni?

Con un pannello IPS, una luminosità di 300 cd/m2 e un'ampia gamma di funzionamento da -20°C a +70°C, funziona in modo affidabile su pannelli strumenti esterni e dispositivi portatili.

D3: Quale tensione di alimentazione richiede il display?

Il modulo funziona a livelli logici standard di 3,3 V, compatibile con la maggior parte delle piattaforme ARM Cortex-M e simili MCU a bassa potenza.

D4: La FPC è personalizzabile per diversi layout dei connettori?

Chenghao fornisce le opzioni personalizzate di contorno FPC, numero di pin e tipo di connettore per soddisfare i vostri requisiti specifici di progettazione di alloggiamento e PCB.

D5: La luminosità può essere regolata tramite software?

La luminosità può essere controllata tramite l'abbassamento della luminosità PWM sui pin LED di retroilluminazione, consentendo un regolamento dinamico in base alle condizioni di luce ambientale o ai requisiti di risparmio energetico.
