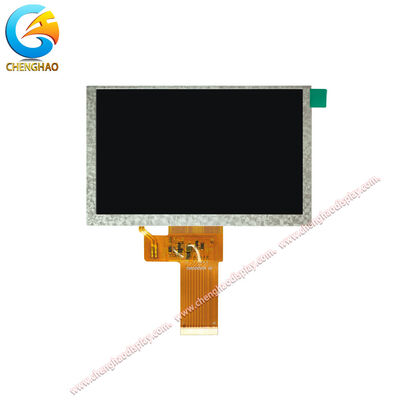

5 pollici IPS TFT LCD Display Module 1024x600 LVDS 500 Nits per HMI industriali

Descrizione del prodotto

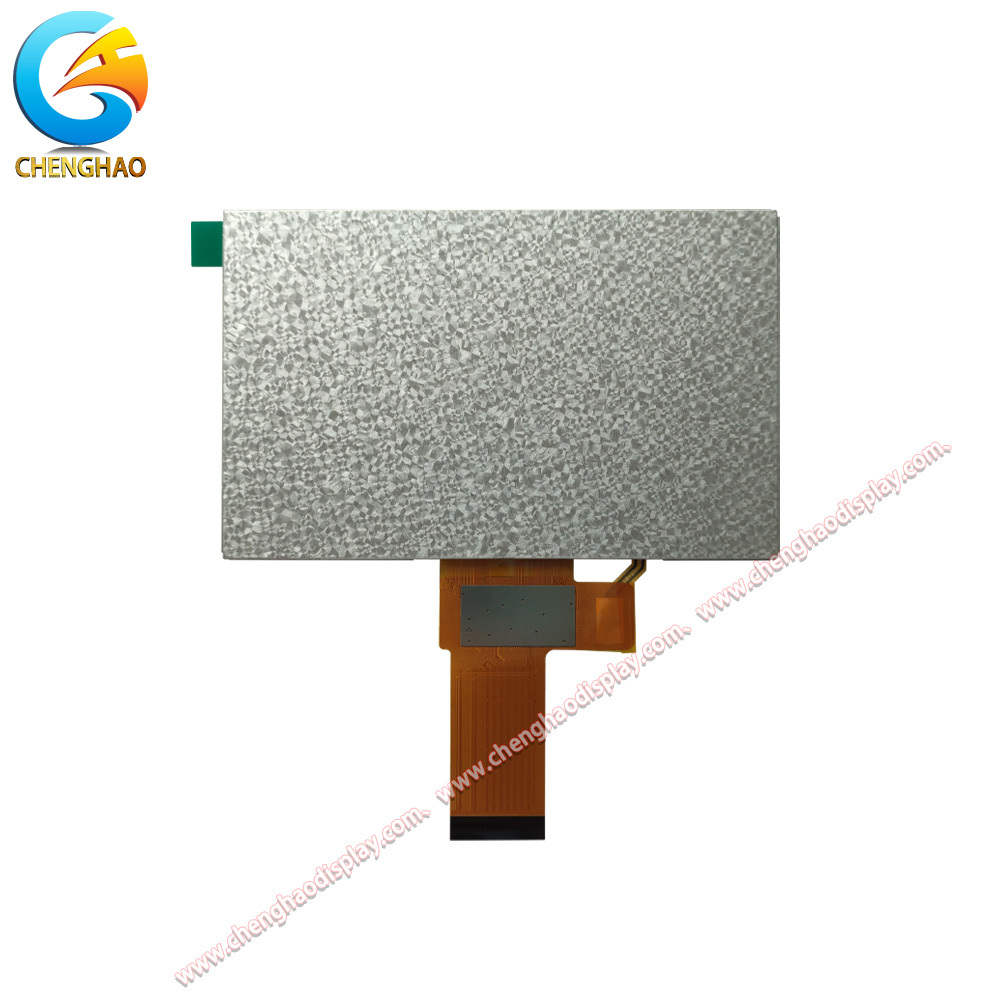

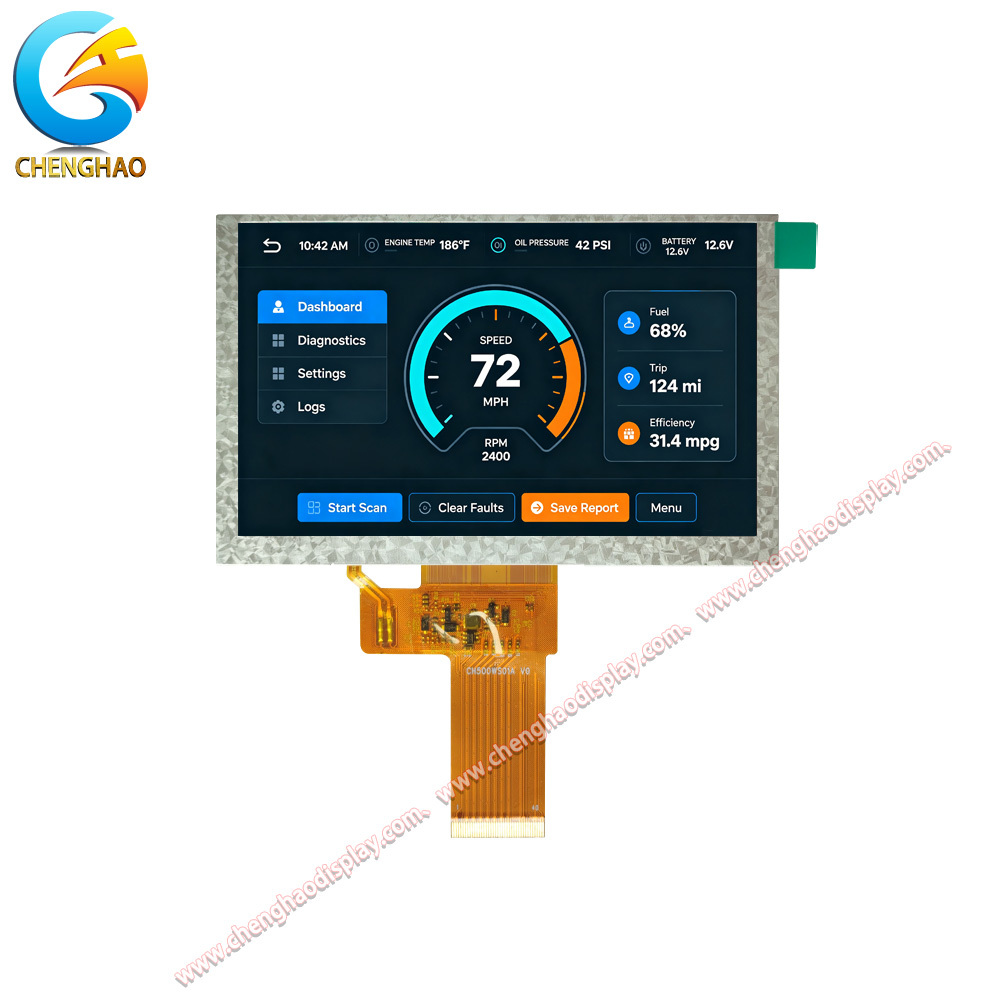

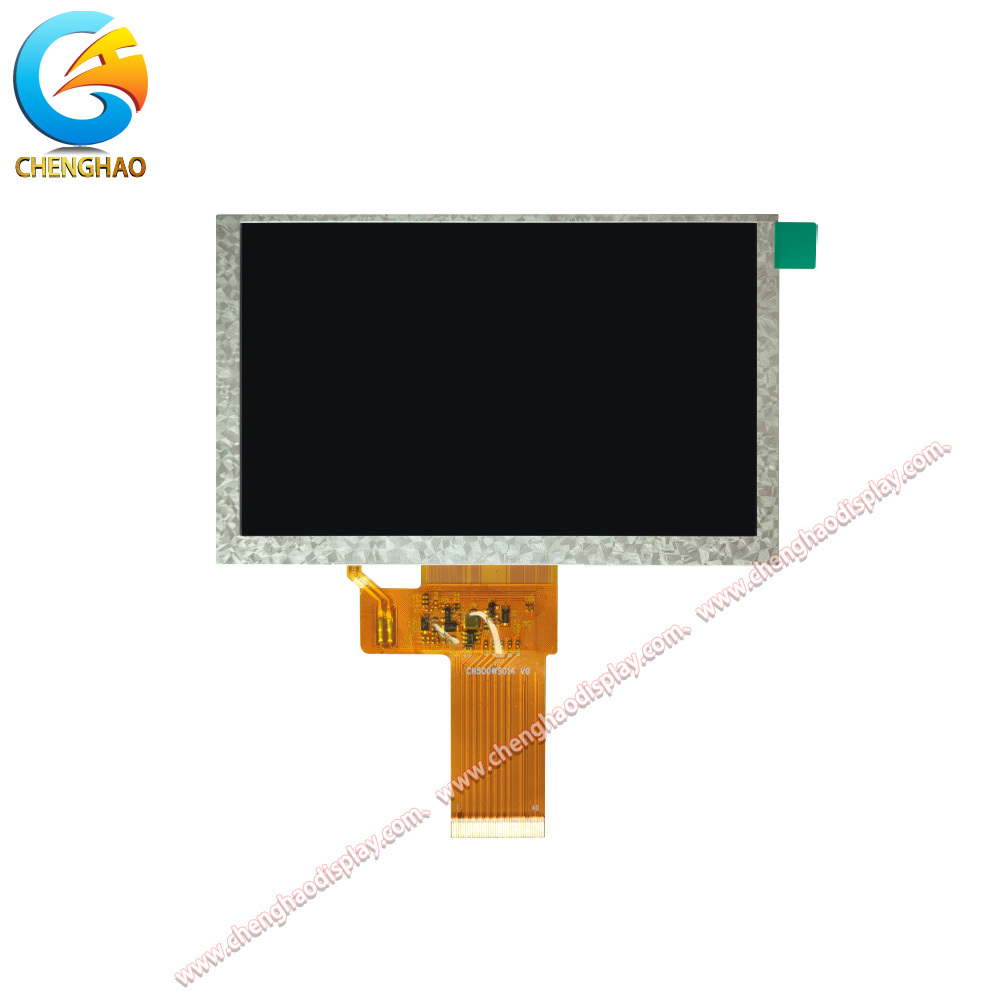

Il CH500WS01A è un modulo di display LCD IPS TFT da 5,0 pollici con una risoluzione di 1024 x (RGB) x 600 e un'interfaccia LVDS a 40 pin. Fornisce una luminosità tipica di 500 cd/m2, 16,7 milioni di colori,e una direzione di visione 85/85/85/85 per una leggibilità coerente da più posizioni. Il pannello utilizza una modalità IPS trasmissibile normalmente nera con un contorno di 120,7 x 75,8 mm e un'area attiva di 108,03 x 64,8 mm. La temperatura di funzionamento varia da -20 a +70 gradi Celsius,mentre la temperatura di conservazione varia da -30 a +80 gradi CelsiusIl modulo non ha pannello touch ed è progettato per pannelli HMI industriali, strumentazione, terminali di controllo e sistemi di visualizzazione incorporati che richiedono un'interfaccia LVDS stabile e un'alimentazione a lungo termine.

Caratteristiche del prodotto

• La risoluzione 1024 x (RGB) x 600 fornisce testo nitido, grafici e contenuti dell'interfaccia dell'operatore.
• La luminosità tipica di 500 cd/m2 consente una visione chiara nella maggior parte degli ambienti industriali interni e controllati.
• La tecnologia IPS con una direzione di visione 85/85/85/85 mantiene la consistenza dell'immagine da ogni lato.
• Un'interfaccia LVDS a 40 pin semplifica l'integrazione con schede di controllo industriali e piattaforme di display controller.

Disegno del prodotto

Specificità dettagliate

Introduzione personalizzata

Chenghao fornisce servizi di moduli di visualizzazione personalizzati per moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono.selezione dell'interfaccia, sintonizzazione della luminosità, integrazione tattile, trattamento superficiale antiabbagliamento e design del vetro di copertura.

• La personalizzazione FPC include contorno, lunghezza, numero di pin e layout dei connettori.
• Le opzioni di interfaccia includono LVDS, SPI, MCU, RGB, MIPI, EDP e HDMI.
• La luminosità può essere regolata per l'uso standard all'interno o per ambienti a luce ambiente più elevata.
• Sono disponibili configurazioni capacitive touch, resistive touch e no-touch.
• Il trattamento superficiale dell'AG può ridurre i riflessi nelle aree di installazione luminose.
• Il vetro di copertura può essere personalizzato in base allo spessore, alla forma, al colore e alla stampa in seta.

Casi di applicazione

• pannelli HMI industriali:La risoluzione 1024 x 600 e l'interfaccia LVDS supportano cruscotti chiari dell'operatore, schermi dello stato della macchina e terminali di controllo.
• Apparecchiature di prova e misura:Gli angoli di visione ampi e l'uscita dei colori stabili aiutano i tecnici a leggere forme d'onda, valori e menu da diverse posizioni.
• Termini di chiosco e di controllo:Il contorno compatto da 5,0 pollici e l'interfaccia a 40 pin semplificano l'integrazione in sistemi incorporati con spazio limitato.
• Equipaggiamento di controllo degli edifici:Un display di 500 cd/m2 e un ampio intervallo di temperature consentono un funzionamento affidabile in ambienti interni monitorati.
