Modulo Display LCD IPS TFT da 2,8 pollici 240x320 QSPI 300 Nits per HMI Industriale

Descrizione del prodotto

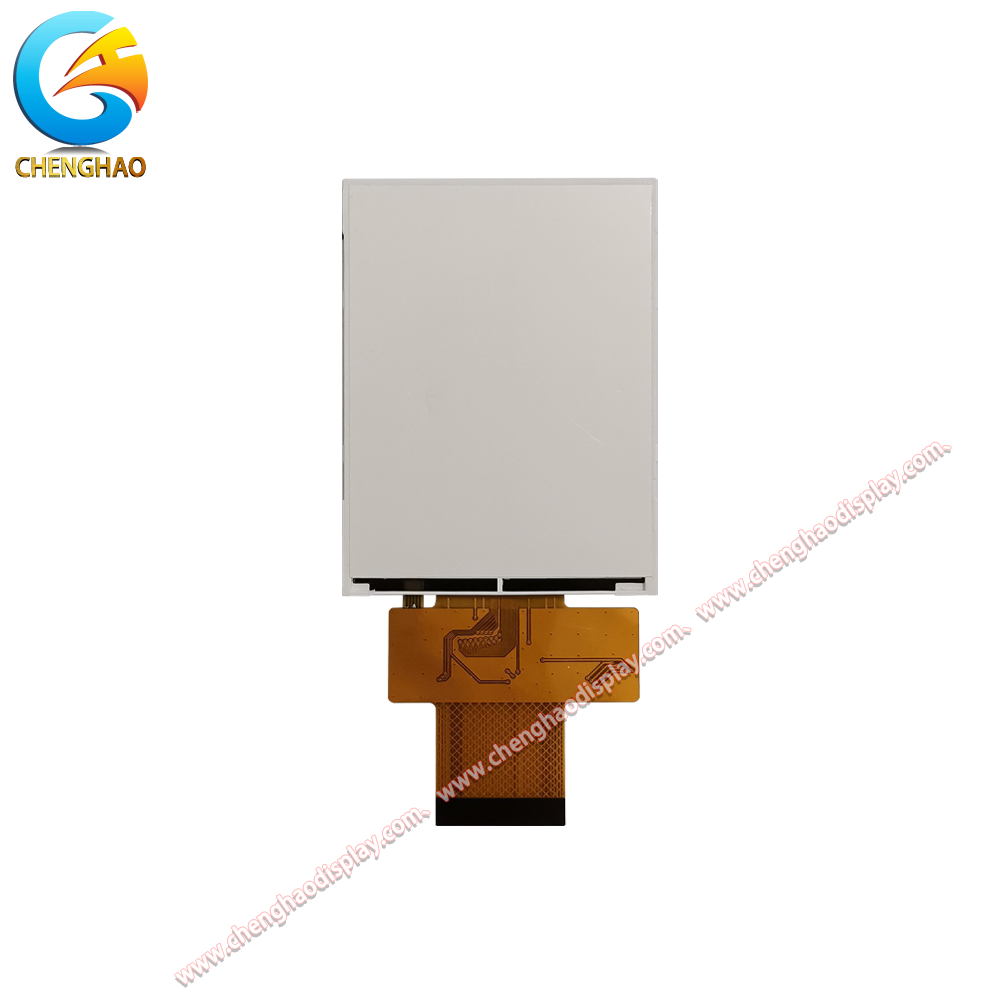

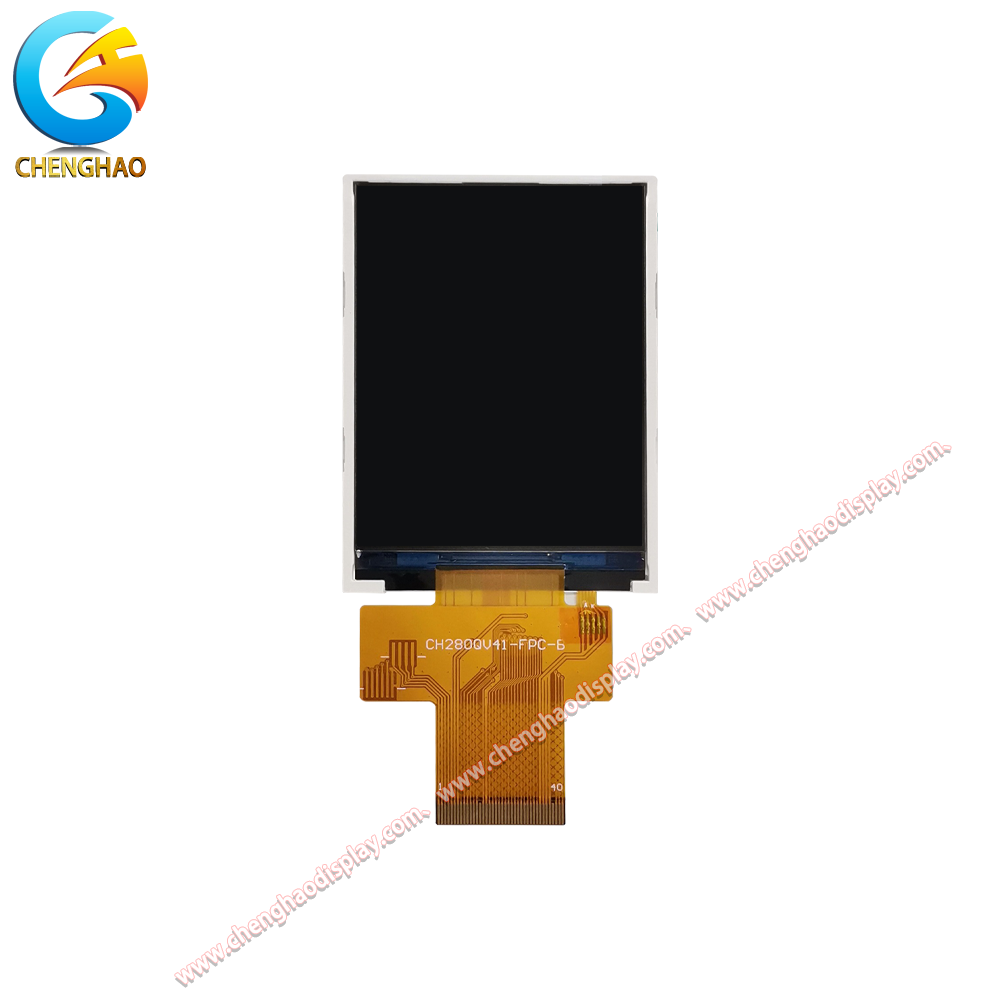

Il CH280QV41A è un modulo di display LCD IPS TFT da 2,8 pollici con risoluzione 240 x (RGB) x 320 e un'interfaccia QSPI a 40 pin. Fornisce una luminosità tipica di 300 cd/m2, 262K colori,e una direzione di visione 80/80/80/80 per una leggibilità costante da più posizioni. Il pannello utilizza una modalità IPS trasmissibile normalmente nera con un contorno di 50,00 x 69,20 mm e un'area attiva di 43,20 x 57,60 mm. La temperatura di funzionamento varia da -20 a +70 gradi Celsius,mentre la temperatura di conservazione varia da -30 a +80 gradi CelsiusQuesto modulo senza contatto è adatto a pannelli HMI industriali compatti, strumenti portatili, terminali di controllo e sistemi di visualizzazione incorporati che richiedono una connessione QSPI stabile.

Caratteristiche del prodotto

• Una risoluzione di 240 x (RGB) x 320 supporta menu, valori e schermate di stato chiari in formato ritratto.
• Un'interfaccia QSPI a 40 pin semplifica la connessione a compatti controller e piattaforme di visualizzazione incorporate.
• Una direzione di visione 80/80/80/80 mantiene la consistenza dell'immagine da più posizioni dell'operatore.
• Il design compatto da 2,8 pollici senza contatto si adatta a apparecchiature industriali e portatili con spazio limitato.

Disegno del prodotto

Specificità dettagliate

Introduzione personalizzata

Chenghao fornisce servizi di moduli di visualizzazione personalizzati per moduli LCD TFT, display LCD mono, moduli OLED a colori e moduli OLED mono.selezione dell'interfaccia, sintonizzazione della luminosità, integrazione tattile, trattamento superficiale antiabbagliamento e design del vetro di copertura.

• La personalizzazione FPC include contorno, lunghezza, numero di pin e layout dei connettori.
• Le opzioni di interfaccia includono QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP e HDMI.
• La luminosità può essere regolata per l'uso standard all'interno o per ambienti a luce ambiente più elevata.
• Sono disponibili configurazioni capacitive touch, resistive touch e no-touch.
• Il trattamento superficiale dell'AG può ridurre i riflessi nelle aree di installazione luminose.
• Il vetro di copertura può essere personalizzato in base allo spessore, alla forma, al colore e alla stampa in seta.

Casi di applicazione

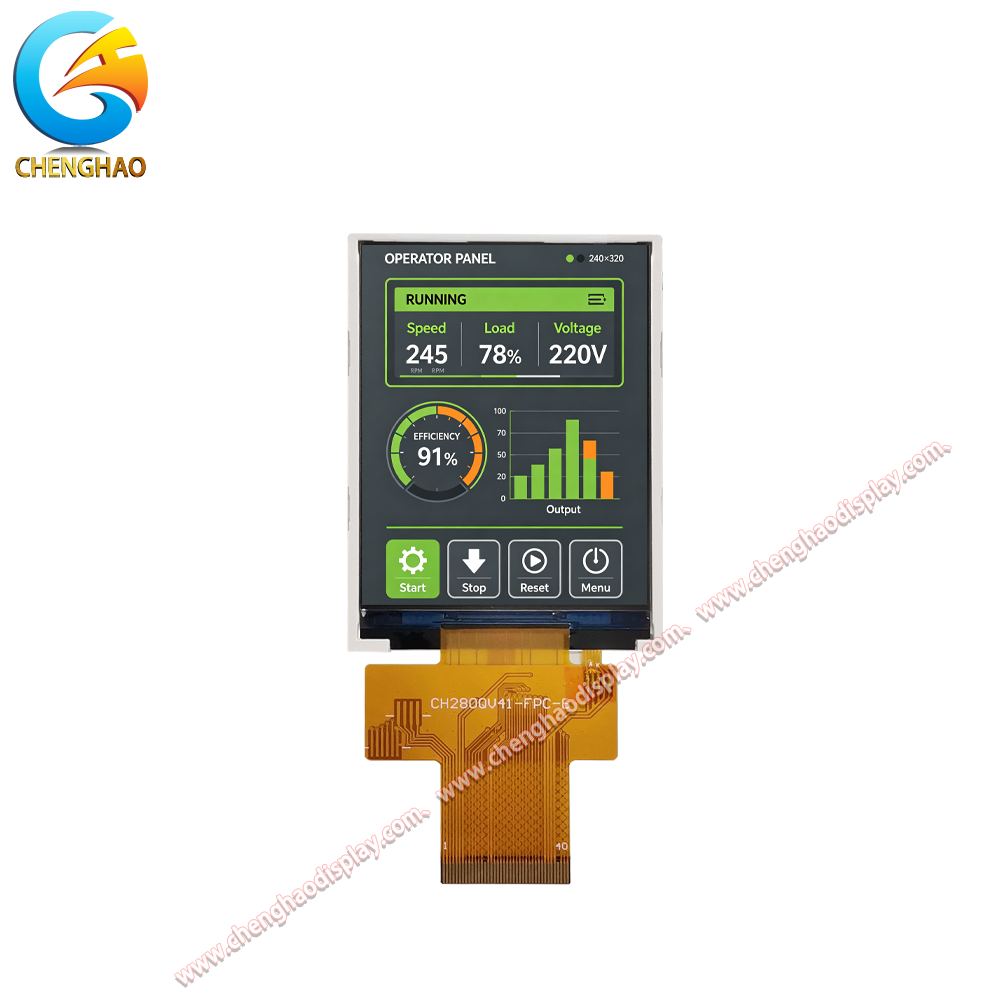

• pannelli HMI industriali compatti:Il layout di ritratto 240 x 320 e l'interfaccia QSPI supportano controlli, valori e indicatori di stato chiari nelle piccole apparecchiature.
• Strumenti portatili:Un contorno compatto da 2,8 pollici e un FPC da 40 pin consentono di adattare strumenti di misura e dispositivi di controllo portatili con spazio interno limitato.
• terminali di controllo dei processi:La direzione di visione 80/80/80/80 consente di mantenere visibili le letture da diverse posizioni dell'operatore sulle unità di controllo compatte.
• Dispositivi di monitoraggio incorporati:L'utilizzo di un display affidabile in apparecchiature interne monitorate è supportato da un funzionamento a temperatura ampia e da una costruzione senza contatto.
